V250LA10CPX2855

产品分类: 压敏电阻
厂牌: LITTELFUSE
产品描述: 390V 3.5KA 1 351V 429V 250V 65J 20pF@1MHz 通孔安装
供应商型号: ZT-V250LA10CPX2855
供应商: 海外现货
标准整包数: 1

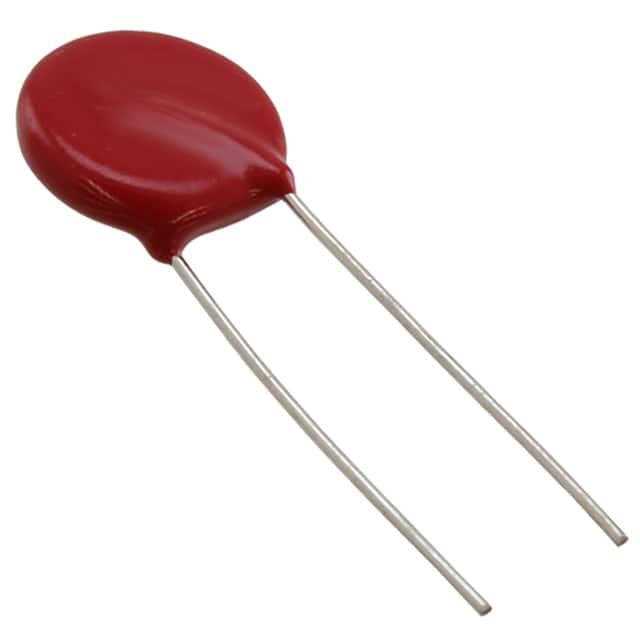

LITTELFUSE 压敏电阻 V250LA10CPX2855

V250LA10CPX2855概述


    产品简介


    金属氧化物压敏电阻(MOV)
    径向引脚型压敏电阻 > C-III 系列
    C-III 系列金属氧化物压敏电阻(MOVs)专门设计用于需要高浪涌能量吸收率和优异多次脉冲吸收能力的应用场合。通过特殊配方的介电材料,这种压敏电阻比其他类型的MOV具有更高的重复性浪涌额定值。
    C-III 系列主要用于交流线路防雷保护装置(SPD)产品及其他类似需要高瞬态能量和峰值电流能力但尺寸较小的应用。

    技术参数


    - 认证机构: UL1449、CECC、IEC 61051-1、IEC 61051-2、IEC 60950-1(仅适用于14mm和20mm型号)
    - 工作电压范围: 交流电压范围(VM(AC) RMS) 130至1000V
    - 耐受能量(2ms矩形波): 40至530焦耳(WTM)
    - 峰值脉冲电流能力: 最大浪涌电流为10000安培(8/20µs波形)
    - 温度系数: 峰值电压温度系数(VC)在指定测试电流下<0.01%/°C
    - 操作温度范围: 操作环境温度范围(TA) -55至+85°C
    - 储存温度范围: 存储温度范围(TSTG) -55至+125°C
    - 耐压能力: 绝缘封装耐压能力为2500V
    - 绝缘电阻: 绝缘电阻为1000兆欧

    产品特点和优势


    - 无铅、无卤素且符合RoHS标准
    - 高能量吸收能力
    - 高脉冲寿命评级
    - 高峰值脉冲电流能力
    - 宽泛的操作电压范围
    - 自动插入式包装;也有带焊接和/或裁剪引脚选项的版本
    - 在85°C环境温度下无降额
    - 提供10mm、14mm和20mm盘式版本,具有多种引脚选项

    应用案例和使用建议


    C-III系列MOV被广泛应用于交流线路上的防雷保护装置中。例如,在数据中心、工业设施及住宅区的电力系统中,这些器件能够有效地吸收瞬态电流,从而保护敏感电子设备免受过电压冲击。
    使用建议:
    - 负载平衡: 在安装过程中确保连接点稳固,避免接触不良导致的过热现象。
    - 环境适应性: 在极端环境条件下,可以选择酚醛涂层版本以增强耐温性和循环性能。

    兼容性和支持


    C-III系列MOV与多种电气系统兼容,可以轻松集成到现有电路中。制造商提供了详尽的技术支持文档,包括详细的安装指南和故障排除技巧。此外,还提供各种资源,如样品、数据手册和技术白皮书,以帮助用户更好地理解和应用这些产品。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 设备出现异常电压波动 | 检查接线是否正确,确保负载分配均衡。如果问题仍然存在,请联系技术支持获取进一步帮助。 |
    | 设备在高温环境下表现不佳 | 将设备移至通风良好且温度较低的位置。对于要求高温环境的应用,建议使用酚醛涂层版本。 |
    | 设备无法承受预期的电流强度 | 验证所选设备的电流和电压等级是否与实际需求匹配。如需更高电流处理能力,请选择相应规格的设备。 |

    总结和推荐


    综上所述,C-III系列MOV是一款具备高性能、高可靠性的电子元件,特别适合于需要高瞬态能量和峰值电流能力的场合。其高能量吸收能力和宽泛的操作电压范围使得它在许多关键应用中表现出色。考虑到其优越的性能和广泛的适用性,我们强烈推荐在各种需要高水平防雷保护的应用中使用C-III系列MOV。

V250LA10CPX2855参数

参数
压敏电压 390V
不同频率时的电容 20pF@1MHz
最小压敏电压 351V
最大直流电压 -
电路数 1
能量 65J
最大交流电压 250V
浪涌电流 3.5KA
最大压敏电压 429V
安装方式 通孔安装
零件状态 在售
包装方式 散装

V250LA10CPX2855厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

V250LA10CPX2855数据手册

厂牌 PDF简要描述 下载
LITTELFUSE 压敏电阻 LITTELFUSE V250LA10CPX2855 V250LA10CPX2855数据手册

V250LA10CPX2855封装设计

查看详情并下载
Symbol
Footprint
3D Model
