V130LC20AP

产品分类: 压敏电阻
厂牌: LITTELFUSE
产品描述: 205V 6.5KA 1 184.5V 2.255KV 175V 130V 70J 1.9nF@1MHz 通孔安装 12mm(长度)*29mm(高度)
供应商型号: TS-V130LC20AP
供应商: 海外现货
标准整包数: 500

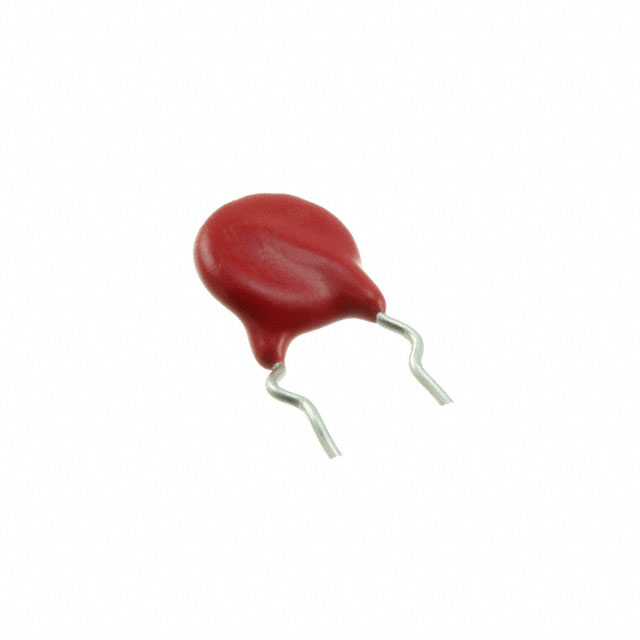

LITTELFUSE 压敏电阻 V130LC20AP

V130LC20AP概述

    LA Varistor Series: Overview and Technical Specifications

    产品简介


    LA Varistor Series 是一种径向引脚型金属氧化物压敏电阻(MOV),专为在交流电源线路上连续操作而设计。这些通过UL认证的产品体积小,占用空间少,并提供多种标准引脚形式选择。它们主要应用于保护电路免受瞬态电压冲击,广泛适用于电力系统、工业控制、通信设备、家电等多个领域。

    技术参数


    | 参数 | 规格 |

    | 模型尺寸 | 7mm、10mm、14mm 和 20mm |
    | 连续工作电压范围 | 130V至1000V(AC) |
    | 直流工作电压范围 | 175V至1200V |
    | 能量吸收能力(WTM) | 最高可达360J |
    | 单脉冲峰值电流(ITM) | 8/20µs 电流波形:1200A至6500A |
    | 工作环境温度 | -55°C 至 +85°C |
    | 储存温度范围 | -55°C 至 +125°C |
    | 温度系数(aV) | <0.01%/°C |
    | 高压绝缘封装(Hi-Pot) | 2500V(测试一分钟后通过MIL-STD 202方法301) |

    产品特点和优势


    - 环保认证:无铅、无卤素且符合RoHS标准。
    - 卓越的能量吸收能力:最高可达360J,确保在极端条件下的稳定运行。
    - 宽泛的工作电压范围:从130V到1000V(AC),适用于多种应用场合。
    - 不降额直至85°C环境温度:在高温环境下仍能保持高效性能。
    - 灵活包装选项:提供卷带式和散装包装,便于各种应用场景的安装需求。

    应用案例和使用建议


    - 电力系统:用于电网及输电线路中,防止过电压损坏敏感设备。
    - 工业控制:如电机、变频器和其他工业设备的保护。
    - 通信设备:移动基站和电信网络设备中,防止雷击和电磁干扰。
    使用建议:
    - 确保正确选型,根据具体的应用场景选择合适型号的LA系列MOV。
    - 在极端环境下需考虑环境温度对设备性能的影响,并进行相应的调整。
    - 定期检查MOV的连接状态,确保良好的电气接触。

    兼容性和支持


    - 与其他电子元器件兼容性良好:适合与多种电路板和设备集成使用。
    - 技术支持和售后服务:由Littelfuse提供全面的技术支持和保修服务。

    常见问题与解决方案


    - 问题1:MOV工作时发热异常
    - 解决方案:检查MOV是否处于正常工作温度范围内;如超出范围,请更换符合要求的型号。
    - 问题2:设备未达到预期保护效果
    - 解决方案:确认选用的MOV型号是否满足实际应用场景的能量吸收要求;重新选择合适规格的产品。

    总结和推荐


    LA Varistor Series凭借其宽泛的工作电压范围、卓越的能量吸收能力和环保特性,在电力系统、工业控制及通信设备等领域有着广泛的应用前景。建议在相关项目中优先考虑采用该系列产品以确保设备的长期稳定运行和高效保护性能。

V130LC20AP参数

参数
压敏电压 205V
不同频率时的电容 1.9nF@1MHz
最大压敏电压 2.255KV
最小压敏电压 184.5V
最大直流电压 175V
能量 70J
最大交流电压 130V
电路数 1
浪涌电流 6.5KA
长*宽*高 12mm(长度)*29mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 散装

V130LC20AP厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

V130LC20AP数据手册

厂牌 PDF简要描述 下载
LITTELFUSE 压敏电阻 LITTELFUSE V130LC20AP V130LC20AP数据手册
