V11X300E

产品分类: 压敏电阻
厂牌: LITTELFUSE
产品描述: 470V 6KA 1 423V 517V 385V 300V 125J 330pF@1kHz 通孔安装
供应商型号: 576-V11X300E
供应商: Mouser
标准整包数: 1

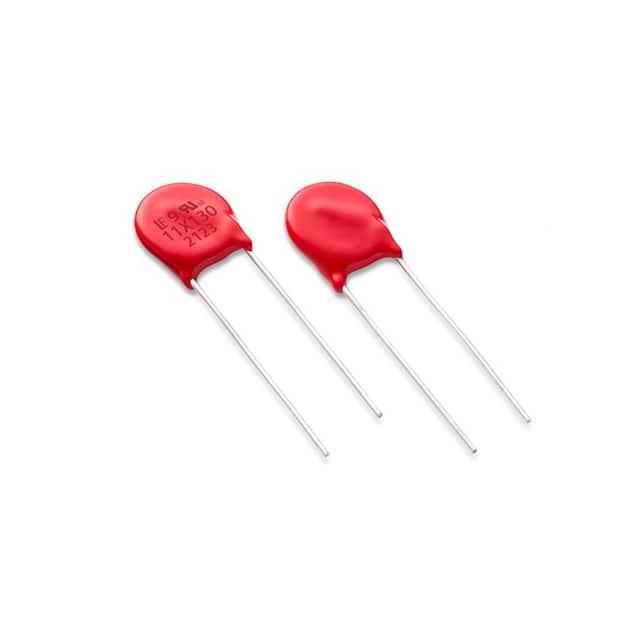

LITTELFUSE 压敏电阻 V11X300E

V11X300E概述


    产品简介


    Littelfuse Xtreme Varistor系列是一种专门设计用于高瞬态电压吸收和多次浪涌脉冲承受能力要求的应用场合。该系列产品提供六种标称盘径尺寸:5mm、7mm、10mm、11mm、14mm和20mm。
    主要功能
    - 高浪涌能量吸收:最高可达880焦耳。
    - 高峰值电流处理能力:最大可承受15千安培的电流。
    - 宽工作电压范围:交流电压范围130Vac至680Vac,直流电压范围170Vdc至895Vdc。
    应用领域
    - 家用电器
    - 户外LED驱动电源
    - 开关电源(SMPS)
    - 浪涌保护装置(SPD)
    - 漏电断路器(GFCI & AFCI)
    - 智能电表
    - 家庭自动化和安全系统:火灾报警、烟雾探测器

    技术参数


    以下是从手册中提取的主要技术规格和性能参数:
    | 参数 | 描述 |

    | 连续稳态额定电压 | 交流电压范围:130Vac至680Vac
    直流电压范围:170Vdc至895Vdc |
    | 瞬态特性 | 脉冲电流(ITM):8/20µs波形
    单脉冲能量范围:9.5J至880J |
    | 操作温度范围 | 工作温度:-40°C 至 +125°C
    储存温度:-40°C 至 +150°C |
    | 电气规格 | 包含多个型号,各型号的具体参数见下表 |
    | 产品尺寸 | 各型号具体尺寸见下表 |
    电气规格
    | 型号 | 最大连续工作电压 (VRMS/VDC) | 额定能量 (Wmax/J) | 最大峰值电流 (Imax/A) | 额定平均耗散功率 (Pmax/W) | 组合脉冲 (电压1.2/50μs, 电流8/20μs 10脉冲) |
    |
    | V05X130E | 130/170 | 9.5 | 1200 | 0.25 | 1KV / 0.5KA |
    | V05X140E | 140/180 | 10 | 1200 | 0.25 | 1KV / 0.5KA |
    | ... | ... | ... | ... | ... | ... |
    | V20X680E | 680/895 | 140 | 15000 | 1.2 | 16KV / 8KA |
    产品尺寸
    | 型号 | AMax (mm) | ATRIM Max (mm) | Ø b (mm) | DMax (mm) | e (mm) | e1 (mm) | EMax (mm) | LMin (mm) |
    |
    | V05X130E | 10 | 13 | 0.60±0.05| 7 | 5±1.0 | 2.0±1.0| 4.8 | 25.4 |
    | V05X140E | 10 | 13 | 0.60±0.05| 7 | 5±1.0 | 2.1±1.0| 4.9 | 25.4 |
    | ... | ... | ... | ... | ... | ... | ... | ... | ... |
    | V20X680E | 20 | 25.4 | 0.60±0.05| 20 | 5±1.0 | 5.0±1.0| 100 | 500 |

    产品特点和优势


    - 高可靠性:Xtreme Varistor Series能够在高达125°C的高温环境中可靠运行。
    - 全球安全标准合规:产品符合所有全球安全标准,如RoHS、无卤素和无铅。
    - 卓越的环境适应性:适用于需要V0阻燃等级的操作环境。
    - 环保设计:采用无铅、无卤素材料制造,对环境友好。

    应用案例和使用建议


    应用案例
    1. 家用电器:在冰箱、洗衣机等家电中用于保护电路免受电压波动的影响。
    2. 户外LED照明:在街道灯、景观灯等户外LED灯具中用于浪涌防护。
    3. 开关电源:在手机充电器、笔记本电脑适配器等电源适配器中用于过压保护。
    使用建议
    - 合理选型:根据实际需求选择合适的工作电压和能量吸收能力。
    - 正确安装:确保正确的安装方向和接线方式,以最大化其保护效果。
    - 维护检查:定期进行维护和检查,确保其持续有效运行。

    兼容性和支持


    Xtreme Varistor Series具有广泛的适用性,可以与其他多种电子元器件和设备兼容。此外,Littelfuse公司提供了完善的技术支持和服务,包括产品咨询、技术文档下载及售后维修等。

    常见问题与解决方案


    1. 问题:如何确定最适合的型号?
    - 解答:根据应用的具体需求(如工作电压、能量吸收能力等),参考电气规格表选择合适的型号。
    2. 问题:如何判断设备已经损坏?
    - 解答:通过测量设备的电阻值或使用专用测试仪器进行检测。如果设备无法正常工作,则可能是已损坏。
    3. 问题:在高湿度环境下使用会受到影响吗?
    - 解答:可以在设备上添加防潮措施(如防水套),并确保设备的安装环境尽量干燥。

    总结和推荐


    Xtreme Varistor Series凭借其高可靠性和广泛的应用范围,在众多电子设备中表现优异。其独特的设计使其能够承受多次大电流浪涌,是家庭电器、LED照明、电源适配器等领域的理想选择。综上所述,强烈推荐使用Xtreme Varistor Series以提升系统的稳定性和安全性。

V11X300E参数

参数
压敏电压 470V
最大压敏电压 517V
最小压敏电压 423V
电路数 1
浪涌电流 6KA
最大交流电压 300V
能量 125J
不同频率时的电容 330pF@1kHz
最大直流电压 385V
安装方式 通孔安装
零件状态 在售
包装方式 散装

V11X300E厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

V11X300E数据手册

厂牌 PDF简要描述 下载
LITTELFUSE 压敏电阻 LITTELFUSE V11X300E V11X300E数据手册

V11X300E封装设计

查看详情并下载
Symbol
Footprint
3D Model
