V9MLA0603NHAUTO

产品分类: 压敏电阻
厂牌: LITTELFUSE
产品描述: 13.5V 30A 1 11V 16V 9V 6.5V 100mJ 490pF@1MHz 0603 贴片安装 1.6mm*800μm*1mm
供应商型号: ZT-V9MLA0603NHAUTO
供应商: 海外现货
标准整包数: 1

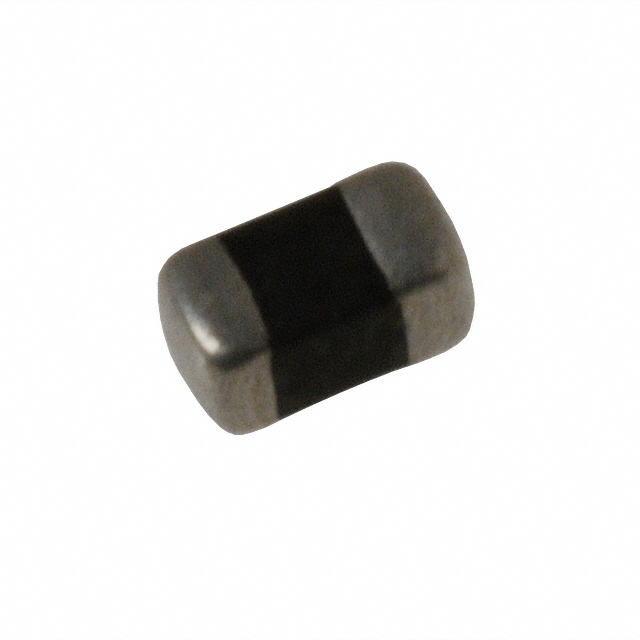

LITTELFUSE 压敏电阻 V9MLA0603NHAUTO

V9MLA0603NHAUTO概述


    产品简介


    金属氧化物压敏电阻(Metal-Oxide Varistors,MOVs)是用于瞬态电压保护的常用电子元件。Littelfuse公司的MLA Automotive Series为表面贴装型多层压敏电阻,专为汽车应用设计,具有广泛的瞬态事件抑制能力。这些设备通过其独特的多层陶瓷结构技术,确保了卓越的电性能和可靠性。

    技术参数


    技术规格:
    - 稳态直流电压范围 (VM(DC)): 3.5V 至 120V
    - 稳态交流电压范围 (VM(AC)RMS): 2.5V 至 107V
    - 非重复性浪涌电流 (8/20µs): 最高达 500A
    - 非重复性浪涌能量 (10/1000µs): 0.1J 至 2.5J
    - 工作温度范围 (TA): -40°C 至 +125°C
    - 存储温度范围 (TSTG): -40°C 至 +150°C
    尺寸表:
    - 0603 (1608)
    - 0805 (2012)
    - 1206 (3216)
    - 1210 (3225)

    产品特点和优势


    - AEC-Q200认证:符合汽车电子组件的严格标准。
    - 无卤素,符合RoHS:环保要求,适用于多种终端产品。
    - 无铅封装:提供0603, 0805, 1206 和 1210芯片尺寸。
    - 无塑料或环氧树脂包装:保证UL94V-0阻燃等级。
    - 宽温度范围:-40°C 至 +125°C 的操作温度范围。

    应用案例和使用建议


    应用场景:
    - 抑制电路板级的电感开关或瞬态事件,如EFT(快速瞬变脉冲群)和过电压。
    - IEC 61000-4-2, MIL-STD-883c方法3015.7及其它行业规范的静电放电保护。
    - 为集成电路和晶体管提供车载瞬态电压保护。
    - 帮助实现终端产品的电磁兼容性(EMC)。
    - 替代较大表面贴装TVS二极管在许多应用场合。
    使用建议:
    - 在使用时应注意瞬态电流和能量的峰值限制,避免超过规定的最大值。
    - 在设计PCB布局时,尽量减少金属线迹,以避免信号干扰。
    - 注意保持适当的工作温度,避免高温导致损坏。

    兼容性和支持


    MLA Automotive系列与现代回流焊和波峰焊工艺兼容,便于生产制造。此外,Littelfuse提供详细的焊接工艺指导,确保产品在各种焊接条件下的稳定性和可靠性。

    常见问题与解决方案


    常见问题:
    1. 温升过高
    - 解决方案:使用适当的散热措施,确保在高温环境下工作不会影响设备性能。
    2. 电压波动
    - 解决方案:检查输入电源的稳定性,确保电压在规定范围内波动。
    3. 电流过大
    - 解决方案:增加限流电路或使用更大额定值的压敏电阻。

    总结和推荐


    MLA Automotive Series展示了其作为汽车电子领域瞬态电压保护的出色能力和广泛应用潜力。其优越的耐高温性能、高可靠性和良好的电磁兼容性使其成为许多关键应用的理想选择。推荐使用本产品进行电路板级的瞬态电压保护设计,特别是对于需要符合严格的汽车标准的应用场合。

V9MLA0603NHAUTO参数

参数
压敏电压 13.5V
最大压敏电压 16V
最小压敏电压 11V
电路数 1
浪涌电流 30A
不同频率时的电容 490pF@1MHz
最大交流电压 6.5V
能量 100mJ
最大直流电压 9V
长*宽*高 1.6mm*800μm*1mm
通用封装 0603
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

V9MLA0603NHAUTO厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

V9MLA0603NHAUTO数据手册

厂牌 PDF简要描述 下载
LITTELFUSE 压敏电阻 LITTELFUSE V9MLA0603NHAUTO V9MLA0603NHAUTO数据手册

V9MLA0603NHAUTO封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.1743 ¥ 1.4607
库存: 0
起订量: 377 增量: 2500
交货地:
最小起订量为:1
合计: ¥ 0
