V20E275P

产品分类: 压敏电阻
厂牌: LITTELFUSE
产品描述: 430V 10KA 1 387V 473V 350V 275V 190J 900pF@1MHz 通孔安装 26.5mm(高度)
供应商型号: CGC-V20E275P
供应商: 海外现货
标准整包数: 1

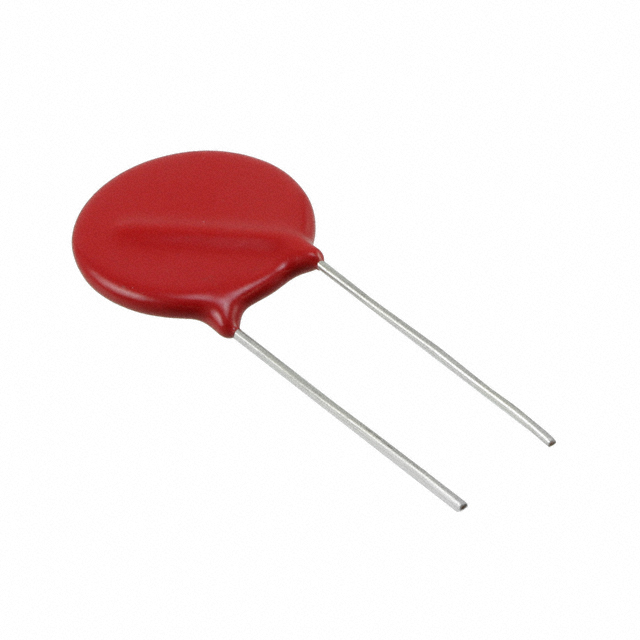

LITTELFUSE 压敏电阻 V20E275P

V20E275P概述


    产品简介


    UltraMOV®金属氧化物压敏电阻系列是一种专为需要高峰值浪涌电流等级和高能量吸收能力的应用而设计的产品。UltraMOV®压敏电阻主要用于交流线电压应用,如浪涌保护装置(SPD)、不间断电源(UPS)、交流电源插座、交流功率表或其他要求对雷击、感应负载切换或电容器组切换等产生的高压瞬态浪涌电流进行钳位的产品。这些器件采用径向引脚封装,尺寸分别为7毫米、10毫米、14毫米和20毫米,且提供多种引脚形式。UltraMOV®压敏电阻采用环氧树脂封装,适用于高达85℃的环境温度,无需降额使用。此系列产品具有激光标志,供货时可以选择散装、弹夹式(扇形折叠)或卷带包装。

    技术参数


    - 封装尺寸:7毫米、10毫米、14毫米、20毫米
    - 连续浪涌电压范围(85℃):130至625伏交流电(V)
    - 标准操作电压范围:兼容常见的交流线电压(130伏至625伏交流电)
    - 峰值浪涌电流(单脉冲):1,750安培至10,000安培
    - 单脉冲能量范围:12.5焦耳至400焦耳
    - 最大额定值(25℃):适用于径向引脚封装
    - 连续浪涌电流下的峰值电压:具体型号参见“Device Ratings and Specifications”表
    - 最高工作温度:对于环氧涂层为-55℃至+85℃;对于酚醛涂层为-55℃至+125℃
    - 存储温度范围:环氧涂层为-55℃至+125℃;酚醛涂层为-55℃至+150℃
    - 温度系数(钳位电压随温度变化的比例):<0.01%/℃

    产品特点和优势


    UltraMOV®压敏电阻的主要优势如下:
    - 环保合规:无铅、无卤素、符合RoHS标准。
    - 高性能:最高峰值浪涌电流可达10kA,同时具备优秀的能量吸收能力。
    - 宽广的工作温度范围:环氧涂层产品可承受-55℃至+85℃的环境温度,酚醛涂层产品可达到-55℃至+125℃。
    - 认证齐全:通过UL、CSA和TUV等多种认证机构的认可。
    - 灵活性:提供多种电压类型选择及不同的引脚选项,满足不同应用需求。

    应用案例和使用建议


    应用案例:UltraMOV®压敏电阻广泛应用于电力系统的浪涌保护设备中。例如,在家用电器的电源线路中安装UltraMOV®可以有效防止雷击和其他瞬态电压对电器造成损害。
    使用建议:
    1. 在选择合适的型号时,应考虑所需的电压范围和预期的最大电流。
    2. 确保安装环境温度不超过产品规定的最大温度限制,以避免过热损坏。
    3. 使用适当的封装和安装方式,确保良好的散热效果,延长使用寿命。

    兼容性和支持


    UltraMOV®压敏电阻与其他电子元件和设备具有良好的兼容性。酚醛涂层版本的10毫米、14毫米和20毫米产品已获得UL和TUV认证,具有800伏隔离电压额定值。制造商提供相应的技术支持和售后服务,包括安装指导和故障排查。

    常见问题与解决方案


    1. 问题:UltraMOV®压敏电阻在高温环境下工作时性能下降。
    - 解决方案:选择酚醛涂层型号,其工作温度范围更广,能够适应更高的环境温度。
    2. 问题:安装后发现UltraMOV®压敏电阻出现漏电流增加的现象。
    - 解决方案:检查安装环境是否有不良因素影响,如潮湿、尘埃等,并进行相应清理或更换设备。
    3. 问题:UltraMOV®压敏电阻在安装后不久便失效。
    - 解决方案:检查安装时是否正确选择了型号,并确认安装过程中没有损坏设备。如果情况持续,请联系技术支持获取帮助。

    总结和推荐


    综上所述,UltraMOV®压敏电阻是一款高性能、多功能的电子元件,适用于多种高压瞬态保护场合。其卓越的电气特性和广泛的温度适应能力使其成为电力系统设计中不可或缺的一部分。无论是家用电器还是工业设备,UltraMOV®都能提供可靠且高效的保护。因此,强烈推荐将UltraMOV®压敏电阻纳入到相关项目的设计和选型中。

V20E275P参数

参数
压敏电压 430V
最小压敏电压 387V
最大直流电压 350V
浪涌电流 10KA
最大交流电压 275V
最大压敏电压 473V
电路数 1
不同频率时的电容 900pF@1MHz
能量 190J
长*宽*高 26.5mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 散装

V20E275P厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

V20E275P数据手册

厂牌 PDF简要描述 下载
LITTELFUSE 压敏电阻 LITTELFUSE V20E275P V20E275P数据手册

V20E275P封装设计

查看详情并下载
Symbol
Footprint
3D Model
