V391HB34

产品分类: 压敏电阻
厂牌: LITTELFUSE
产品描述: 604V 40KA 1 545V 663V 510V 385V 550J 3.5nF@1MHz 通孔安装
供应商型号: ZT-V391HB34
供应商: 海外现货
标准整包数: 1

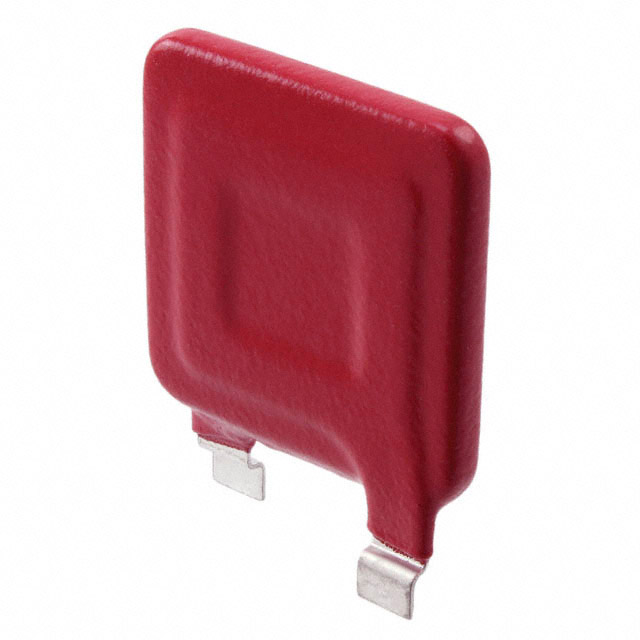

LITTELFUSE 压敏电阻 V391HB34

V391HB34概述

    电子元器件产品技术手册:HB34、HF34和HG34系列

    1. 产品简介


    HB34、HF34和HG34系列是工业用高能金属氧化物压敏电阻(MOV),属于瞬态浪涌抑制器。这些产品主要用于交流电源室外环境及建筑物入口处的浪涌保护(如配电盘)。此外,它们还适用于工业重型电机、控制装置和电源供应系统,例如在石油钻井、采矿和交通运输领域,包括暖通空调和电机/发电机应用。

    2. 技术参数


    HB34、HF34和HG34系列的详细技术参数如下:
    | 型号 | 直径(mm) | 最大额定值(85°C) | 规格(25°C) |

    | 连续电压 | 瞬态电压 | 最大钳位电压 | 额定峰值电流 | 典型电容 | 能量吸收(2ms) | 钳位电压 @ 1mA DC |
    VM(AC) RMS (V) | Vt (V) | VC (V) | ITM (A) | C (pF) | WTM (J) | V/VRMS (%) |
    | V111HB34 | 34 | 110 | 148 | 40,000 | 11,600 | 156 | 288 |
    | V131HB34 | 34 | 130 | 175 | 40,000 | 10,000 | 184 | 345 |
    | ... | ... | ... | ... | ... | ... | ... | ... |

    3. 产品特点和优势


    - 自由和RoHS符合:符合RoHS标准,适用于环保需求。
    - 广泛的工作电压范围:支持从110V到750V的交流电压。
    - 高能量吸收能力:最大单脉冲能量吸收范围为220J至1050J。
    - 高电流能力:最大峰值电流可达40,000A。
    - 坚固的通孔焊接安装:确保安全可靠的安装方式。

    4. 应用案例和使用建议


    HB34、HF34和HG34系列广泛应用于电力系统的浪涌保护。例如,在工业重型电机控制系统中,它们可以有效地抑制瞬态电压波动,提高系统的稳定性和可靠性。具体使用时建议:
    - 在连接电路时注意电压和电流的选择,确保不超过产品的工作范围。
    - 使用高质量的焊料进行通孔焊接,以确保良好的电气接触和机械稳定性。

    5. 兼容性和支持


    这些产品与市场上大多数标准电路板兼容。供应商提供全面的技术支持和售后服务,包括应用指南、安装手册和技术咨询。

    6. 常见问题与解决方案


    - 问题1:长时间运行后电压下降?
    - 解决方案:检查安装环境是否过热,确认电路负载是否稳定。必要时更换散热装置或减小负载。
    - 问题2:无法达到预期的钳位电压?
    - 解决方案:检查是否有瞬态浪涌超出了设计承受范围,考虑更换更高额定值的产品。

    7. 总结和推荐


    HB34、HF34和HG34系列具有出色的抗浪涌性能和广泛的适用性,适用于多种工业环境下的高压保护。综合以上各方面,强烈推荐这些产品用于需要高压保护的应用场合。

V391HB34参数

参数
压敏电压 604V
能量 550J
电路数 1
最小压敏电压 545V
最大压敏电压 663V
不同频率时的电容 3.5nF@1MHz
最大直流电压 510V
最大交流电压 385V
浪涌电流 40KA
安装方式 通孔安装
零件状态 在售
包装方式 散装

V391HB34厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。
