HE721A1200

产品分类: 磁簧开关
厂牌: LITTELFUSE
产品描述: 单极常开 1.2A DIP 通孔安装 19.5mm*7.22mm*9.52mm
供应商型号: N-HE721A1200
供应商: 云汉优选
标准整包数: 1

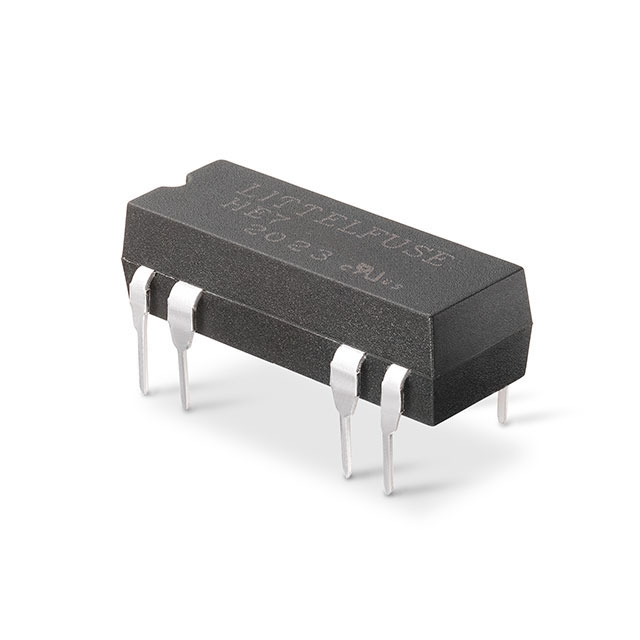

LITTELFUSE 磁簧开关 HE721A1200

HE721A1200概述


    产品简介


    基本介绍
    Littelfuse公司的HE700微型双列直插式舌簧继电器(Reed Relay)是一种高性能、小型化的开关元件。它广泛应用于安全系统、电信设备、过程控制系统、工业设备和仪器仪表等领域。这款继电器提供了多种接触配置选择,使其在紧凑空间内也能实现高效的电路控制。
    主要功能
    HE700具有多种触点配置,包括单刀单掷(SPST)、单刀双掷(SPDT)、双刀双掷(DPST),以及高压型触点。这些配置使得它在不同的应用场景下都能提供可靠的开关性能。
    应用领域
    - 安全系统:用于监控和报警系统。
    - 电信设备:用于通信设备中的信号切换。
    - 过程控制系统:在自动化设备中用于精确控制。
    - 工业设备:在各种工业设备中进行信号控制和保护。
    - 仪器仪表:用于测量和测试设备中的信号切换。

    技术参数


    电气特性
    - 触点类型:SPST(单刀单掷)、DPST(双刀单掷)、SPDT(单刀双掷)、SPST-HV(高压型单刀单掷)
    - 触点额定值
    - 功率,开关瓦特 - 最大值:10W
    - 直流电压 - 最大值:300V
    - 交流电压 - 最大值:265V
    - 直流电流 - 最大值:0.5A
    - 交流电流 - 最大值:0.35A
    - 持续电流 - 最大值:1.5A
    - 保持电压
    - 触点间:250Vdc/Vac峰值
    - 触点到线圈:500Vdc/Vac峰值
    - 线圈到屏蔽罩:150Vdc/Vac峰值
    - 电阻
    - 初始触点电阻:最大值0.200Ω
    - 隔离触点间的绝缘电阻:最小值10^10Ω
    工作环境
    - 操作温度范围:-40°C至+85°C
    - 存储温度范围:-40°C至+105°C
    - 振动和冲击耐受性
    - 振动耐受性:10-2000Hz范围内最大加速度为20G
    - 冲击耐受性:半正弦波形,最大加速度为50G

    产品特点和优势


    独特功能
    - 多样化的触点选择:通过不同类型的触点组合,可以灵活应对不同的应用场景,减少占用空间和成本。
    - 低功耗:相比其他电磁继电器,HE700的线圈消耗功率更低,更加节能环保。
    - 密封设计:触点采用密封设计,不受环境影响,提高可靠性。
    - 防护等级高:模具封装确保了高防护等级,有效防止灰尘和湿气侵入。
    市场竞争力
    HE700在同类产品中具有明显的竞争优势,尤其在需要小型化和高可靠性的应用场景中表现出色。其多样化的触点配置和较低的功耗使其成为众多工业和电信设备的理想选择。

    应用案例和使用建议


    应用案例
    在电信设备中,HE700常用于信号路由和切换,其小型化设计和高可靠性使其能够轻松集成到复杂的电路板上。此外,在工业控制系统中,HE700被广泛用于生产过程中的信号传输和控制。
    使用建议
    - 在高频切换环境下,考虑使用适当的电容和电感滤波器以减小电压和电流瞬变的影响。
    - 定期检查线圈的电气特性,确保其符合规定的电压和电流要求。

    兼容性和支持


    兼容性
    HE700可以与其他标准的DIP封装元件无缝配合,适用于大多数PCB设计。此外,它还提供外部磁屏蔽选项,进一步提高了环境适应性。
    支持
    Littelfuse公司为用户提供详尽的技术支持,包括产品选型指南、应用笔记以及详细的用户手册。如有任何问题,用户可以直接联系技术支持部门获取帮助。

    常见问题与解决方案


    问题及解决方案
    1. 问题:开关过程中出现火花现象。
    - 解决方案:增加适当的RC吸收电路,以减小瞬间电压和电流的变化。

    2. 问题:继电器无法正常吸合。
    - 解决方案:检查供电电压是否符合规格要求,确认触点无氧化和脏污。
    3. 问题:存储温度超出规定范围。
    - 解决方案:避免长时间在高温环境下存放,以防止焊点老化。

    总结和推荐


    综合评估
    HE700是一款极具竞争力的微型舌簧继电器,凭借其多样化的触点选择、低功耗、密封设计和高可靠性等特点,在众多应用中表现出色。其广泛的适用性使其成为许多工业和电信设备的理想选择。
    推荐使用
    鉴于HE700优异的性能和可靠性,强烈推荐在对空间和成本有严格要求的应用中使用。无论是安全系统还是工业控制,HE700都是一个值得信赖的选择。

HE721A1200参数

参数
开关电流 -
电压额定值 -
承载电流 -
最大进位电流 1.2A
触点电容 -
开关配置 单极常开
最大交流触点电压 -
功率额定值 -
长*宽*高 19.5mm*7.22mm*9.52mm
通用封装 DIP
安装方式 通孔安装
零件状态 在售
包装方式 管装

HE721A1200厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

HE721A1200数据手册

厂牌 PDF简要描述 下载
LITTELFUSE 磁簧开关 LITTELFUSE HE721A1200 HE721A1200数据手册

HE721A1200封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
150+ $ 0.9116 ¥ 8.5235
350+ $ 0.8446 ¥ 7.897
1300+ $ 0.8058 ¥ 7.5342
3300+ $ 0.7752 ¥ 7.2481
库存: 3997
起订量: 150 增量: 1
交货地:
最小起订量为:150
合计: ¥ 1278.52
