59050-1-T-00-0

产品分类: 磁簧开关
厂牌: LITTELFUSE
产品描述: 140V(AC) SPST-NO 10W 1.2A(DC) 140V 0.3pF 插件 通孔安装 22.86mm*4.32mm*4.57mm
供应商型号: 934-59050-1-T-00-0
供应商: Mouser
标准整包数: 1

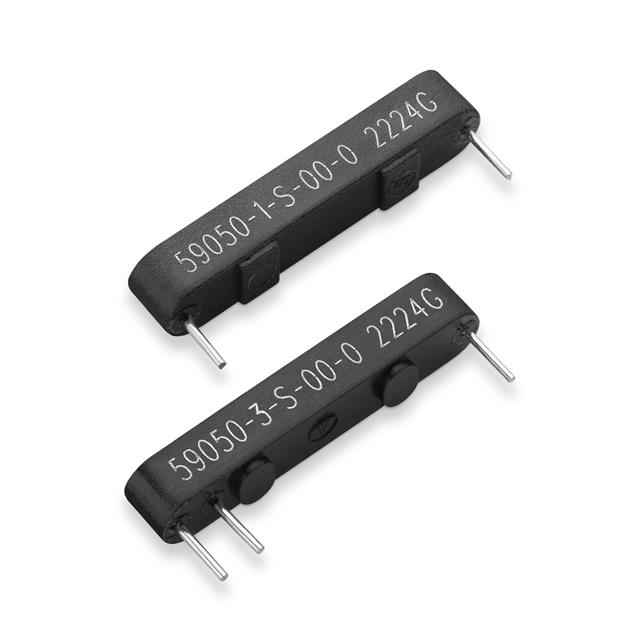

LITTELFUSE 磁簧开关 59050-1-T-00-0

59050-1-T-00-0概述


    产品简介


    Littelfuse 59050 Miniature PCB Mountable Reed Switch 是一款微型印刷电路板(PCB)安装式簧片开关。其尺寸仅为 22.86mm x 4.57mm x 4.32mm(0.900英寸 x 0.180英寸 x 0.170英寸),提供常开和高电压常开两种接触配置。该开关适用于多种应用场合,包括位置传感、安全系统开关和门开关等。

    技术参数


    - 尺寸:22.86mm x 4.57mm x 4.32mm(0.900英寸 x 0.180英寸 x 0.170英寸)
    - 接触类型:常开,高电压常开
    - 接触额定值:最大 1 VA
    - 切换电压:
    - DC 最大值:300V
    - AC 最大值:265V
    - 切换电流:
    - DC 最大值:1.2A
    - AC 最大值:0.4A
    - 电阻:最大 0.2Ω,最小 10^10Ω
    - 电容:典型值 0.3pF
    - 操作时间:最大 1.0ms
    - 释放时间:最大 1.0ms
    - 冲击:最大 100G
    - 振动:50-2000Hz 下最大 30G
    - 温度范围:-40°C 至 +105°C

    产品特点和优势


    - 安装简便:可以直接安装到印刷电路板上,无需额外工具。
    - 无功耗要求:不需要待机电流。
    - 耐受性强:通过非铁材料(如木材、塑料或铝)进行操作。
    - 密封性好:磁性操作的触点在受到污染的情况下依然能长时间稳定工作。

    应用案例和使用建议


    该产品广泛应用于位置和限位传感、安全系统开关和门开关等领域。为了确保最佳性能,建议在选择合适的激活距离时考虑产品的敏感度选项。例如,对于标准的常开开关类型,可以选择激活距离为 5.8mm(0.228英寸)以获得良好的灵敏度。

    兼容性和支持


    - 认证:已获得多项认证,包括北美危险区域使用认证(Class I, Division 2 和 Zone 2)、ATEX认证(II 3 G Ex nC IIC Gc)。
    - 兼容性:与57050执行器配合使用,提供完整的解决方案。
    - 支持服务:可联系Littelfuse获取特定机构认证的详细信息及技术支持。

    常见问题与解决方案


    - 问题1:如何确定合适的激活距离?
    - 解决办法:根据应用需求选择合适的激活距离选项,例如使用标准的常开型选项。

    - 问题2:该开关是否适合感应高温环境下的物体?
    - 解决办法:确认工作环境温度不超过105°C,确保长期稳定运行。

    总结和推荐


    Littelfuse 59050 Miniature PCB Mountable Reed Switch是一款具有强大功能的小型化开关产品。它不仅拥有出色的耐用性和可靠性,而且易于安装和维护。结合其广泛的应用领域和卓越的技术参数,我们强烈推荐此产品用于需要高可靠性的工业和安全应用中。

59050-1-T-00-0参数

参数
开关配置 SPST-NO
最大交流触点电压 140V
功率额定值 10W
开关电流 -
电压额定值 140V(AC)
承载电流 -
最大进位电流 1.2A(DC)
触点电容 0.3pF
长*宽*高 22.86mm*4.32mm*4.57mm
通用封装 插件
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 盒装,散装

59050-1-T-00-0厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

59050-1-T-00-0数据手册

厂牌 PDF简要描述 下载
LITTELFUSE 磁簧开关 LITTELFUSE 59050-1-T-00-0 59050-1-T-00-0数据手册

59050-1-T-00-0封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 2.5645 ¥ 21.67
10+ $ 2.139 ¥ 18.0746
25+ $ 1.881 ¥ 15.8945
100+ $ 1.8144 ¥ 15.3317
200+ $ 1.4148 ¥ 11.9551
600+ $ 1.3608 ¥ 11.4988
1000+ $ 1.26 ¥ 10.647
2600+ $ 1.155 ¥ 9.7598
库存: 345
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 21.67
