V18MLA1210NH

产品分类: 压敏电阻
厂牌: LITTELFUSE
产品描述: 25V 500A 1 22V 28V 18V 14V 2.5J 2.93nF@1MHz 1210 贴片安装 3.2mm*2.54mm*2.87mm
供应商型号: 4036474
供应商: 海外现货
标准整包数: 1

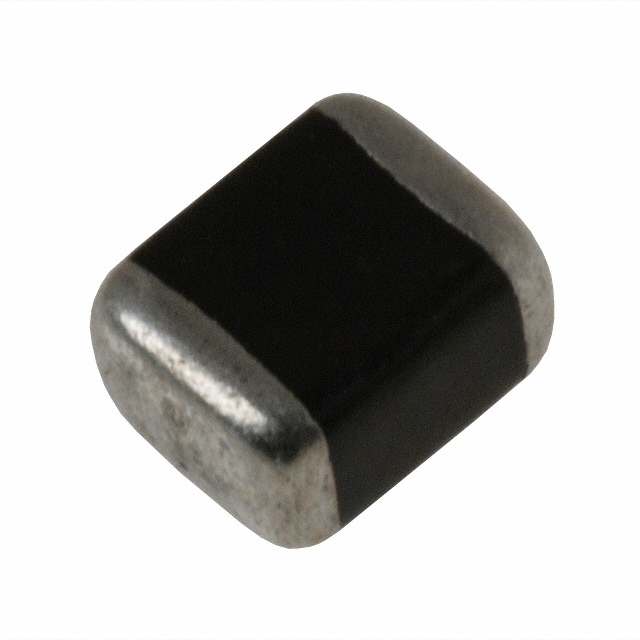

LITTELFUSE 压敏电阻 V18MLA1210NH

V18MLA1210NH概述

    MLA Varistor Series: Technical Overview

    1. 产品简介


    MLA Varistor系列是基于Littelfuse多层制造技术设计的一系列瞬态电压浪涌抑制装置。这些组件主要用于电路板级别的过电压抑制,特别适用于各种瞬态事件的保护,如电感开关或电磁兼容(EMC)规范中的快速瞬变脉冲和浪涌电压。MLA系列产品采用半导体陶瓷制造,提供无铅表面贴装封装。它们广泛应用于电源、控制线路和信号线上的多种场合。

    2. 技术参数


    - 尺寸:0402, 0603, 0805, 1206 和 1210 芯片尺寸
    - 操作温度范围:-40ºC 到 +125ºC
    - 连续工作电压范围:3.5V 到 120V
    - 非重复性浪涌电流(8/20µs):4A 至 500A
    - 非重复性浪涌能量(10/1000µs):0.02J 至 2.5J
    - 最大钳位电压(8/20µs):范围根据具体型号而定,例如 V5.5MLA0402N8 的钳位电压为 21.0V

    3. 产品特点和优势


    MLA Varistor系列具有以下独特的功能和优势:
    - 无卤素、符合RoHS标准
    - 多功能芯片尺寸,适用范围广
    - 采用先进的多层陶瓷结构技术
    - 能够在宽广的操作电压和能量范围内运作
    - 具有出色的抗热冲击能力

    4. 应用案例和使用建议


    MLA Varistor系列广泛应用于电路板级别的瞬态电压抑制,尤其适用于以下几种情况:
    - 电感开关或瞬态事件的保护:如快速瞬变脉冲和浪涌电压。
    - ESD保护:符合IEC 61000-4-2标准,也可以用于MIL-STD-883方法3015.7等其他行业规范。
    - 用于提高终端产品的电磁兼容性:帮助实现电磁兼容性的要求。
    使用建议:
    - 将MLA Varistor放置在电路的关键节点处,以最大化其保护效果。
    - 根据不同的瞬态事件选择合适的型号,确保足够的峰值电流和能量吸收能力。

    5. 兼容性和支持


    MLA Varistor系列与其他多层系列产品兼容,例如MLE、MLN和AUML系列,这些系列分别适用于ESD保护、高速ESD保护和汽车应用。Littelfuse提供了详细的规格表和技术支持,确保用户能够正确安装和使用产品。

    6. 常见问题与解决方案


    - 问题:温度系数高怎么办?
    解决方案:MLA系列的温度系数(αV)小于0.01%/℃,在正常工作温度范围内,一般不会对性能产生显著影响。对于特殊需求,可以定制化设计。
    - 问题:如何避免焊接过程中的热冲击?
    解决方案:遵循推荐的焊接曲线,确保预热区温度均匀,并且在整个过程中保持适当的梯度变化率。

    7. 总结和推荐


    MLA Varistor系列作为一款高性能的瞬态电压抑制装置,在瞬态保护、ESD防护及电磁兼容方面表现出色。其广泛的适用范围、良好的温度适应性和可靠性使其成为众多应用场景的理想选择。总体来看,我们强烈推荐这款产品给需要进行瞬态电压保护的设计工程师和制造商。
    这篇文章详细介绍了MLA Varistor系列的技术规格、应用案例及注意事项,旨在帮助用户更好地了解和使用该产品。

V18MLA1210NH参数

参数
压敏电压 25V
电路数 1
浪涌电流 500A
不同频率时的电容 2.93nF@1MHz
最大直流电压 18V
最大交流电压 14V
最大压敏电压 28V
最小压敏电压 22V
能量 2.5J
长*宽*高 3.2mm*2.54mm*2.87mm
通用封装 1210
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

V18MLA1210NH厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

V18MLA1210NH数据手册

厂牌 PDF简要描述 下载
LITTELFUSE 压敏电阻 LITTELFUSE V18MLA1210NH V18MLA1210NH数据手册

V18MLA1210NH封装设计

查看详情并下载
Symbol
Footprint
3D Model
