KRDR320B0

产品分类: 其他工具
厂牌: LITTELFUSE
产品描述:
供应商型号: ZT-KRDR320B0
供应商: 海外现货
标准整包数: 1
LITTELFUSE 其他工具 KRDR320B0

KRDR320B0概述

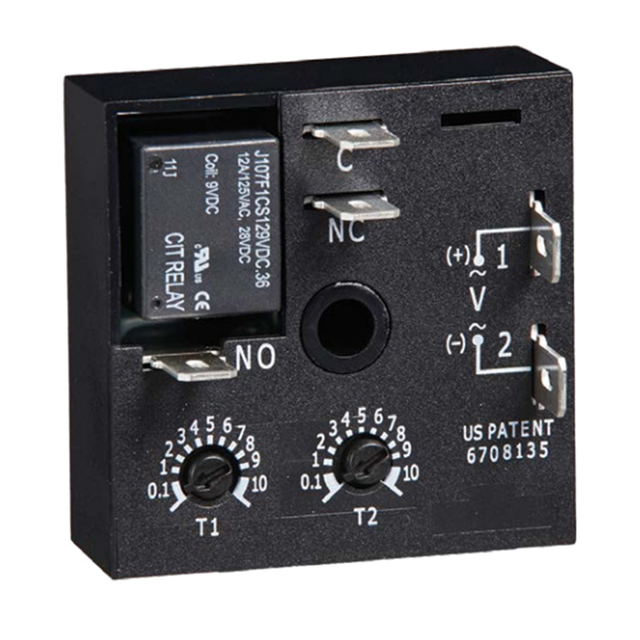

    # KRDR系列时间延迟继电器产品技术手册

    产品简介


    KRDR系列是一款紧凑型时间延迟继电器,尺寸仅为2英寸(50.8毫米)见方。其固态定时电路提供了出色的重复精度和稳定性。封装保护使其能够抵御冲击、振动和湿度的影响。KRDR系列是OEM应用的理想选择,具备小尺寸、隔离、可靠性和长寿命等优势。

    技术参数


    时间延迟范围
    - 0.1秒至1000分钟,可在6种可调范围内或固定设置。
    重复精度
    - ±0.5%或20毫秒,以较大者为准。
    工厂校准容差
    - ≤ ±5%
    重置时间
    - ≤ 150毫秒
    温度和电压依赖性
    - ≤ ±5%
    输入电压
    - 12V、24V直流电;24V、120V、230V交流电
    输入电压容差
    - 12V直流电及24V直流电/交流电:-15%至+20%
    - 110V直流电及120V、230V交流电:-20%至+10%
    频率/直流纹波
    - 50/60Hz,≤ 10%
    功耗
    - 交流电:≤ 2VA
    - 直流电:≤ 2W
    输出类型
    - 隔离继电器触点
    - 形式:SPDT
    - 额定值(在40°C时)
    - 125VAC下为10A电阻负载
    - 230VAC及28VDC下为5A电阻负载
    - 1/4马力(125VAC)
    最大切换电压
    - 250VAC
    使用寿命
    - 机械寿命:1×10^7次
    - 电气寿命:1×10^5次
    保护电路
    - 封装保护
    - 隔离电压:≥1500V RMS输入到输出
    - 绝缘电阻:≥100 MΩ
    极性
    - 直流单元具有反极性保护
    尺寸
    - 高度:50.8毫米(2英寸)
    - 宽度:50.8毫米(2英寸)
    - 深度:30.7毫米(1.21英寸)
    接线端子
    - 0.25英寸(6.35毫米)公快速连接端子
    环境条件
    - 工作温度:-20°C至60°C
    - 存储温度:-40°C至85°C
    - 湿度:相对湿度95%,无冷凝
    重量
    - 约2.6盎司(74克)

    产品特点和优势


    特点
    - 紧凑设计:尺寸仅2英寸(50.8毫米)见方。
    - 独立调整:ON时间和OFF时间可独立调整。
    - 微控制器基础:重复精度±0.5%,工厂校准±5%。
    - 隔离式输出:10A,SPDT触点,适用于AC或DC电压。
    - 封装保护:提供抗冲击、振动和湿度的能力。
    优势
    - 更高的灵活性:适合OEM应用,减少组件和人工成本。
    - 高精度:微控制器控制,确保高精度。
    - 通用性:隔离触点允许控制各种AC和DC电压下的负载。
    - 耐久性强:封装保护确保长期可靠性。

    应用案例和使用建议


    应用场景
    - KRDR系列广泛应用于需要定时控制的应用,如自动化设备、工业控制系统、安防系统等。
    使用建议
    - 在安装前确认输入电压与继电器额定电压匹配。
    - 为确保最佳性能,定期检查输入电压和环境温度,避免过载使用。
    - 使用适当的附件,如快速连接端子和DIN导轨适配器,简化安装过程。

    兼容性和支持


    兼容性
    - 支持多种输入电压(12V、24V直流电;24V、120V、230V交流电),适用范围广。
    - 可与多种DIN导轨和模块兼容,便于集成。
    厂商支持
    - 如需定制产品,可拨打技术支持电话800-843-8848咨询。

    常见问题与解决方案


    问题1:如何调整ON时间和OFF时间?
    解决方法:通过旋转位于面板上的调节旋钮进行调整。请参考产品手册详细步骤。
    问题2:继电器频繁重置怎么办?
    解决方法:检查输入电压是否稳定,确保符合产品要求。如仍无法解决,请联系技术支持。
    问题3:如何确保长期使用寿命?
    解决方法:定期检查并清洁输入和输出端子,确保良好的电气接触。在高温环境下运行时,请注意散热。

    总结和推荐


    主要优点
    - KRDR系列时间延迟继电器具有紧凑的设计、高精度的定时控制能力、广泛的输入电压范围和良好的环境适应性。
    - 该系列产品适用于各种OEM应用,提供灵活、可靠的定时控制解决方案。
    综合评估
    - KRDR系列时间延迟继电器以其出色的性能、高性价比和广泛应用前景,在众多同类产品中脱颖而出。如果您正在寻找一款高效且耐用的时间延迟控制装置,KRDR系列将是您的理想选择。强烈推荐给需要高精度定时控制的OEM客户。

KRDR320B0参数

参数
安装方式 底座安装
零件状态 在售
包装方式 散装

KRDR320B0厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

KRDR320B0数据手册

厂牌 PDF简要描述 下载
LITTELFUSE 其他工具 LITTELFUSE KRDR320B0 KRDR320B0数据手册

KRDR320B0封装设计

查看详情并下载
Symbol
Footprint
3D Model
