HE722A1210

产品分类: 磁簧开关
厂牌: LITTELFUSE
产品描述: 1.2A DIP 通孔安装 19.5mm(长度)*9.52mm(高度)
供应商型号: 9561820
供应商: 海外现货
标准整包数: 1
LITTELFUSE 磁簧开关 HE722A1210

HE722A1210概述


    产品简介

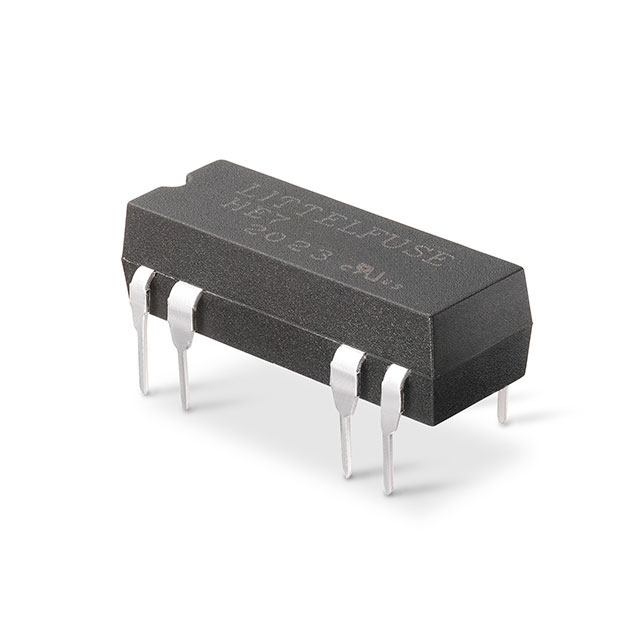

    HE700 微型双列直插式继电器 是Littelfuse公司生产的一款微型继电器,采用双列直插式封装。这款继电器具备多种形式的开关配置,包括单刀单掷(SPST-NO)、单刀单掷(高电压)、单刀双掷(SPDT-CO)和双刀单掷(DPST-NO)。HE700 继电器广泛应用于安全系统、通信设备、过程控制系统、工业设备及仪器仪表等领域。

    技术参数


    电气特性
    - 接触类型:可选单刀单掷(SPST-NO/DPST-NO)、单刀双掷(SPDT-CO)、单刀单掷(高电压)、单刀单掷(SPST-NC)
    - 接触额定值:
    - 功率:最大10瓦
    - 直流电压:最大300V
    - 交流电压:最大265V
    - 最大电流:直流最大0.5A,交流最大0.35A
    - 保持电流:最大1.5A
    - 绝缘电阻:接触初值最大0.150Ω,隔离接触间最小10^10Ω
    - 工作温度范围:-40°C至+85°C
    - 存储温度范围:-40°C至+105°C
    - 振动和冲击抗性:最大振动10-2000Hz,最大冲击11ms半正弦波
    工作环境
    - 额定温度范围:-40°C 至 +85°C
    - 存储温度范围:-40°C 至 +105°C

    产品特点和优势


    - 空间利用率高:HE700 继电器提供多种接触选择,减少空间和成本的同时不降低灵活性。
    - 低功耗:相比竞品电磁机械继电器,具有更低的功耗。
    - 密封保护:采用密封开关接触设计,确保在恶劣环境下正常运行。
    - 防护等级:转移成型包装提供最大限度的组件保护。
    - 兼容性:支持外部磁屏蔽选项,以适应不同应用场景的需求。

    应用案例和使用建议


    应用案例
    - 安全系统:用于门禁系统中的门锁控制,要求高度可靠且长期稳定的电路切换。
    - 通信设备:用于信号切换,例如用于电信传输设备中的开关模块。
    - 工业控制:用于生产线上的自动化控制系统,对设备进行精准控制。
    - 医疗设备:例如用于医疗监控设备中的信号切换,需要长时间稳定运行。
    使用建议
    - 环境适应性:在选择安装位置时,应考虑极端温度和湿度的影响,以确保设备正常运行。
    - 负载管理:对于电感和/或电容负载,需要考虑瞬态电压和/或电流的影响,可以参考相关的应用指南进行详细设计。
    - 维护建议:在长时间暴露于高温环境中后,可能会导致焊点质量下降,建议定期检查和维护。

    兼容性和支持


    - 兼容性:HE700 继电器可与其他电子元器件或设备配合使用。此外,提供了外部磁屏蔽选项,以满足不同的应用需求。
    - 支持:如有任何技术问题或需要定制解决方案,可以联系 Littelfuse 获取技术支持。

    常见问题与解决方案


    常见问题
    1. 接触寿命短:在频繁切换电感和/或电容负载时,可能导致接触寿命缩短。
    2. 误操作:超过推荐电压可能导致接触重新闭合。
    3. 安装困难:由于外形尺寸较小,安装时可能需要小心操作以避免损坏。
    解决方案
    1. 负载匹配:根据设备的具体需求选择合适的接触额定值,同时考虑瞬态电压和电流的影响。
    2. 严格遵守电压限制:不要超过推荐电压值,避免接触重新闭合。
    3. 正确安装:遵循正确的安装指南,注意操作细节,防止损坏设备。

    总结和推荐


    HE700 微型双列直插式继电器以其出色的电气特性和高可靠性,在各种应用场景中表现出色。该产品具有较低的功耗、高环境适应性和良好的密封保护,适用于多种复杂的应用环境。因此,强烈推荐在需要高可靠性的安全系统、通信设备和工业控制系统中使用 HE700 继电器。同时,Littelfuse 提供的详尽的技术支持和服务也为用户提供了充分的保障。

HE722A1210参数

参数
电压额定值 -
承载电流 -
最大进位电流 1.2A
触点电容 -
开关配置 -
最大交流触点电压 -
功率额定值 -
开关电流 -
长*宽*高 19.5mm(长度)*9.52mm(高度)
通用封装 DIP
安装方式 通孔安装
零件状态 在售
包装方式 管装

HE722A1210厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

HE722A1210数据手册

厂牌 PDF简要描述 下载
LITTELFUSE 磁簧开关 LITTELFUSE HE722A1210 HE722A1210数据手册

HE722A1210封装设计

查看详情并下载
Symbol
Footprint
3D Model
