ORM24D13.5

产品分类: 其他工具
厂牌: LITTELFUSE
产品描述:
供应商型号: TS-ORM24D13.5
供应商: 海外现货
标准整包数: 1
LITTELFUSE 其他工具 ORM24D13.5

ORM24D13.5概述

    ORM系列时间延迟继电器技术手册

    产品简介

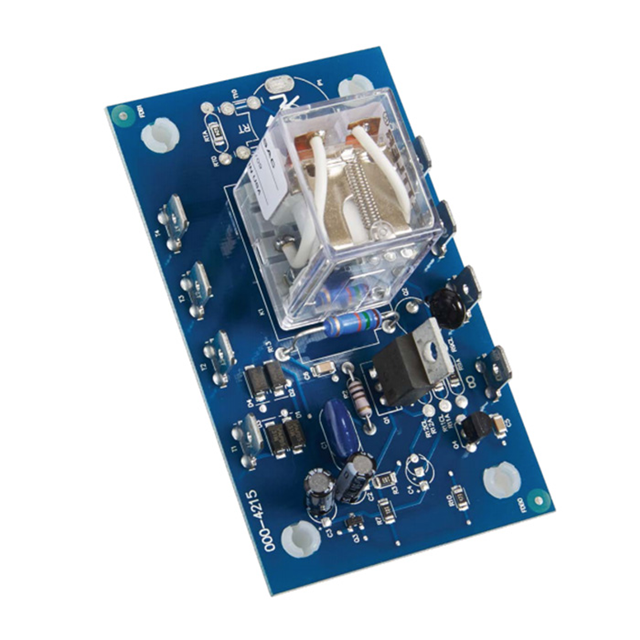

    ORM系列时间延迟继电器是一种专为制造应用设计的高性能延时继电器,具有开路PCB板结构,能够有效降低成本。它配备了隔离型10A双掷继电器触点,所有的连接端子均为0.25英寸(6.35毫米)的快速连接式公端子。时间延迟可以选择固定值、旋钮调节或外部调整。时间延迟范围从0.05秒到300秒不等。当输入电压被应用时,时间延迟开始计时,输出在时间延迟期间保持非激活状态。在时间延迟结束后,输出被激活并保持激活状态直到电压被移除。

    技术参数


    - 时间延迟:0.05至300秒(5个可调范围或固定值)
    - 重复精度:±2%或20毫秒(以较高者为准)
    - 循环时间:定时后≤16毫秒;定时期间≤最大时间延迟的0.1%或75毫秒(以较高者为准)
    - 输入电压:24VDC/AC、110至230VAC/DC
    - 工作温度:-20°C至65°C(存储温度:-30°C至85°C)
    - 功耗:2.25W
    - 输出类型:电磁继电器,双掷形式,隔离型,额定电流10A(电阻负载下),28VDC时1/3马力
    - 触点寿命:机械操作10^7次,电气操作10^6次
    - 隔离电压:≥1500V RMS(输入到输出)

    产品特点和优势


    - 精准度高:时间延迟重复精度高达±2%,保证了每次操作的一致性。
    - 灵活性强:提供多种时间延迟调整方式,方便用户根据需求选择合适的型号。
    - 成本效益高:开放式PCB板设计使得其在OEM应用中更具成本效益。
    - 广泛的电压适应性:能够适应不同电压环境,包括24VDC、110VAC、230VAC等,确保了其在各种应用环境下的稳定性。

    应用案例和使用建议


    ORM系列时间延迟继电器广泛应用于自动化控制、机械设备、工业控制系统等领域。例如,在输送带控制中,可以通过设置适当的延时时间来实现精准的启停控制。对于需要远程时间延迟调整的应用,可以使用配套的P1004-12 Versa-Pot配件进行调整。在实际使用中,建议用户详细阅读产品手册,并根据具体应用环境进行相应的配置和测试。

    兼容性和支持


    ORM系列时间延迟继电器与多种配件兼容,如P1004-12 Versa-Pot面板安装式电位计、P0700-7 Versa-Knob旋钮、P1015-64(AWG 14/16)快速连接母端子等。这些配件提供了更多的灵活性和功能性。此外,如果用户在使用过程中遇到任何问题,Littelfuse公司提供了技术支持和定制服务,用户可以通过电话800-843-8848联系他们获取帮助。

    常见问题与解决方案


    1. Q:如何安装ORM系列继电器?
    A:ORM系列继电器采用表面贴装方式安装,使用四个M3.5 x 0.6螺钉固定在水平表面上。确保所有连接正确无误后,将电源连接到指定的输入端子即可。
    2. Q:ORM系列继电器是否适用于直流电压?
    A:是的,ORM系列继电器可以在24VDC/28VDC环境下工作。确保输入电压在制造商规定的范围内。
    3. Q:如何进行时间延迟调整?
    A:对于固定时间延迟型号,出厂时已预先设定好时间延迟。对于具有内部旋钮调节和外部调节功能的型号,可以通过旋转调节旋钮或外部调节器来调整时间延迟。

    总结和推荐


    综上所述,ORM系列时间延迟继电器以其高精度、高灵活性和成本效益等特点,在众多应用环境中表现出色。它不仅具备出色的重复精度,还能适应多种电压环境,非常适合用于工业控制、自动化系统和机械设备等场合。如果您正在寻找一种高效且可靠的延时控制解决方案,我们强烈推荐您选择ORM系列时间延迟继电器。

ORM24D13.5参数

参数
安装方式 底座安装
零件状态 在售
包装方式 散装
