ECS2HBC

产品分类: 其他工具
厂牌: LITTELFUSE
产品描述:
供应商型号: ZT-ECS2HBC
供应商: 海外现货
标准整包数: 1
LITTELFUSE 其他工具 ECS2HBC

ECS2HBC概述

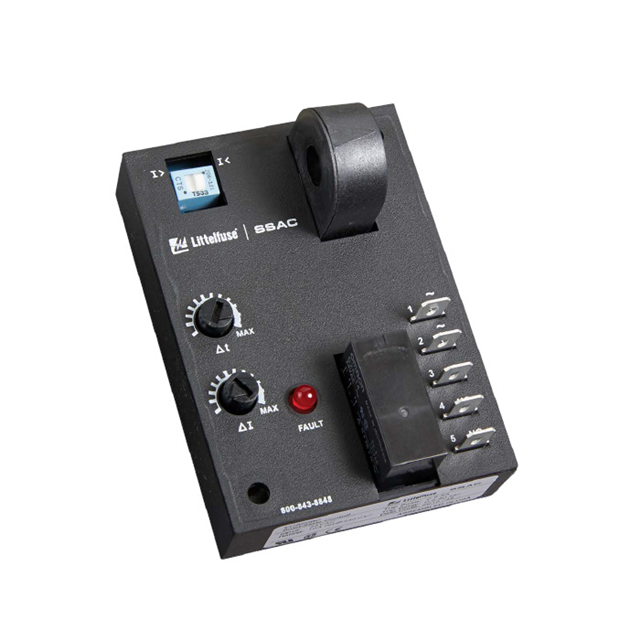

    ECS系列单相交流电流传感器

    产品简介


    Littelfuse的ECS系列单相交流电流传感器是一款通用的过流或欠流检测控制装置。内置的环形传感器消除了安装独立式电流互感器的不便,提供了对被监控电路的隔离保护。这些传感器可以用于多种应用,如电机锁定转子、负载损失、加热器或灯负载断开检测,或者验证操作是否正在发生或已结束。

    技术参数


    - 传感器类型:环形穿心接线型
    - 模式选择:过流或欠流,可在单元上切换或工厂固定
    - 跳变点范围:0.5A至50A,分三个可调范围或固定
    - 最大允许电流:持续运行时为50A(匝数),冲击运行时为300A(匝数)持续10秒
    - 跳变点迟滞:约±5%
    - 跳变点与温度的关系:±5%
    - 响应时间:≤75毫秒
    - 频率:45Hz/500Hz
    - 检测类型:峰值检测
    - 跳变延迟:模拟类型,可调范围0.150-7秒或0.5-50秒(保证范围)
    - 输入电压:24V、120V或230VAC;12V或24VDC
    - 输出:电磁继电器,SPDT形式
    - 机械寿命:1×10^6次,电气寿命:1×10^5次
    - 保护电路:封装
    - 隔离电压:≥2500V RMS输入到输出
    - 绝缘电阻:≥100 MΩ
    - 机械安装:表面安装,用两个#6(M3.5x0.6)螺丝固定
    - 尺寸:高度88.9mm(3.5英寸),宽度63.5mm(2.5英寸),深度44.5mm(1.75英寸)
    - 重量:约6.4盎司(181克)

    产品特点和优势


    - 内置环形传感器:无需单独安装电流互感器,提供对监控电路的隔离保护
    - 封装保护:防护振动、冲击和湿度
    - 可调模式、跳变点和跳变延迟:适应多种应用需求
    - 10A,SPDT隔离继电器输出:控制交流电压负载
    - 配件:AWG 10/12、AWG 14/16和AWG 18/22雌性快速连接端子,适用于不同规格的电线连接

    应用案例和使用建议


    - 电机锁定转子检测:确保电机正常运行
    - 负载损失检测:检测负载损失并及时报警
    - 加热器或灯负载断开检测:防止意外断开造成的故障
    - 操作验证:确保操作正在进行或已经完成
    使用建议:
    - 在安装前,确保了解产品的详细参数和工作条件
    - 调整过程中应注意逐步进行,避免过度调整导致误报
    - 使用多个匝数以提高灵敏度

    兼容性和支持


    - 兼容性:ECS系列传感器可以与各种电压等级(24VAC、120VAC、230VAC)的设备兼容
    - 支持:Littelfuse提供技术支持和维护服务,如有需要,可联系客户服务获取帮助

    常见问题与解决方案


    1. Q: 跳变延迟不正确
    - A: 确认跳变点设置是否正确,必要时重新调整
    2. Q: 输出未响应
    - A: 检查电源连接,确保电压稳定
    3. Q: LED不亮
    - A: 检查连接线路是否正确,LED灯可能损坏需更换

    总结和推荐


    Littelfuse的ECS系列单相交流电流传感器具有强大的过流和欠流检测功能,内置的环形传感器和可调参数使其在各种应用中表现优异。产品的封装保护和灵活的调整选项进一步增强了其可靠性和适应性。因此,我强烈推荐此系列产品用于需要精确电流监控的应用场合。

ECS2HBC参数

参数
长*宽*高 88.9mm*63.5mm*44.5mm
安装方式 底座安装
零件状态 在售
包装方式 散装

ECS2HBC厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

ECS2HBC数据手册

厂牌 PDF简要描述 下载
LITTELFUSE 其他工具 LITTELFUSE ECS2HBC ECS2HBC数据手册

ECS2HBC封装设计

查看详情并下载
Symbol
Footprint
3D Model
