59210-020

产品分类: 磁簧开关
厂牌: LITTELFUSE
产品描述: Proximity Sensor Reed NC 200VDC 140VAC Bulk
供应商型号: HE636-ND
供应商:
标准整包数: 1
LITTELFUSE 磁簧开关 59210-020

59210-020概述

    59210 小型杠杆式舌簧传感器技术手册

    1. 产品简介

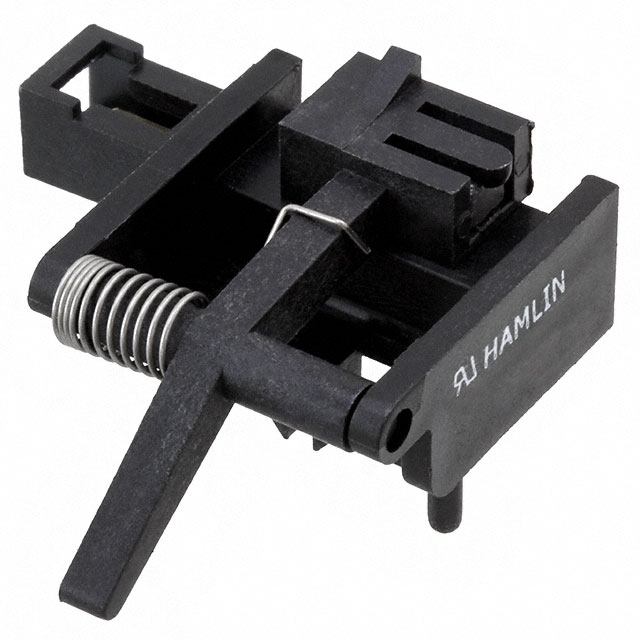

    59210 是一款小型杠杆式舌簧传感器,适用于纸质路径感应和安全系统开关。其配备有一个低操作力的磁动接点和一个集成的两针连接器,且为常闭接点设计,能够切换高达 140Vac/200Vdc 的电压,负载功率可达 10W。此外,59210 还提供了多种杠杆配置选项,可以根据具体需求进行定制。该传感器适合应用于纸张路径感应及安全系统等领域。

    2. 技术参数


    - 电气规格
    - 接触类型:常闭
    - 切换电压:最大 140Vac
    - 绝缘电压:最大 200Vdc
    - 开关电压:250Vdc
    - 最大电流:0.5A 直流,1.0A 交流
    - 接触寿命:10VA/Watt
    - 接触电阻:初始值最大 0.2Ω
    - 电容:0.3pF(典型)
    - 工作温度范围: -40°C 至 +105°C
    - 响应时间: 操作时间/释放时间均小于 1.0ms
    - 机械特性
    - 冲击:最大 100G(11ms 半正弦波)
    - 振动:最大 30G(50-2000Hz)

    3. 产品特点和优势


    - 密封性: 磁驱动的接点具有良好的密封性,即使在光学和其他技术失效后仍能正常工作,因为它们不易受到污染的影响。
    - 无需待机电流: 具有低功耗的优点,不会因长时间工作而消耗大量电能。
    - 多功能配置: 可以根据具体应用场景提供多种杠杆配置选择。

    4. 应用案例和使用建议


    - 纸张路径感应: 传感器安装在打印或复印设备中,用于检测纸张是否存在或卡住。建议使用在纸张输送路径的关键位置,确保可靠检测。
    - 安全系统开关: 例如门禁系统或防盗报警系统中的感应部分。建议将传感器安装在需要保护的位置,以防止非法入侵或误操作。

    5. 兼容性和支持


    - 兼容性: 该传感器可以与 Molex SL 系列或其他等效终端兼容。详细的技术参数和使用说明可以咨询 Littelfuse。
    - 支持: Littelfuse 提供全面的技术支持和售后服务,客户可以在其官方网站上找到更多资料或联系技术支持团队。

    6. 常见问题与解决方案


    - 问题: 如何正确安装该传感器?
    - 解答: 首先确定所需的工作环境和应用场合,然后选择合适的杠杆配置,并按照安装指南将传感器固定在合适位置。
    - 问题: 使用过程中,传感器突然失灵怎么办?
    - 解答: 检查传感器是否处于正确的操作角度范围内,并确认电源供应是否正常。如果问题依旧,请联系 Littelfuse 获取进一步的支持。

    7. 总结和推荐


    综上所述,59210 小型杠杆式舌簧传感器凭借其优越的密封性能、低功耗和灵活多样的配置选项,在纸张路径感应和安全系统中表现优异。无论是稳定性还是耐用性方面,它都能满足大多数应用场景的需求。我们强烈推荐在相关项目中采用这款产品。

59210-020参数

参数
最大交流触点电压 -
功率额定值 -
开关电流 -
电压额定值 -
承载电流 -
最大进位电流 -
触点电容 -
开关配置 -
长*宽*高 24mm*23mm*10mm
零件状态 在售
包装方式 盒装,散装

59210-020厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

59210-020数据手册

厂牌 PDF简要描述 下载
LITTELFUSE 磁簧开关 LITTELFUSE 59210-020 59210-020数据手册

59210-020封装设计

查看详情并下载
Symbol
Footprint
3D Model
