ORM24D22

产品分类: 其他工具
厂牌: LITTELFUSE
产品描述:
供应商型号: ZT-ORM24D22
供应商: 海外现货
标准整包数: 1
LITTELFUSE 其他工具 ORM24D22

ORM24D22概述

    ORM系列延时继电器技术手册

    产品简介

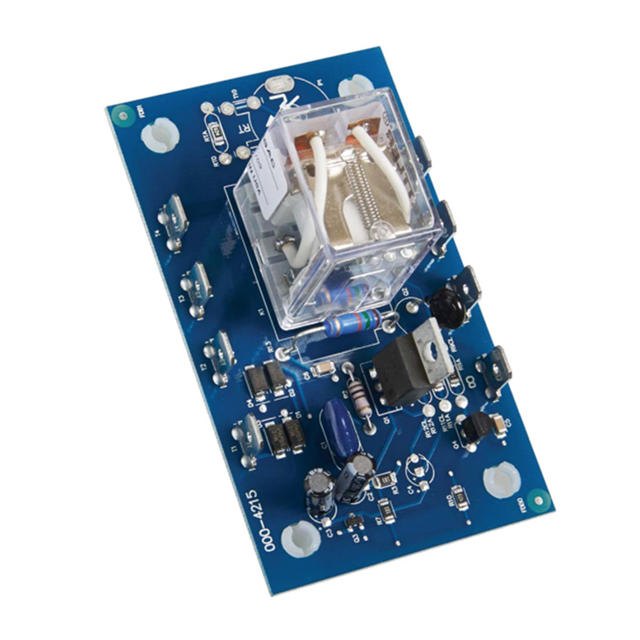

    ORM系列延时继电器采用开放式印刷电路板(PCB)设计,具有较低的成本。该系列产品配备了隔离的10A双掷极化(DPDT)继电器触点,所有连接均为0.25英寸(6.35毫米)的公型快速接线端子。时间延迟可以选择为工厂固定、板载旋钮调整或外部调整。延时范围从0.05秒到300秒不等。

    技术参数


    - 输入电压:24VDC/28VDC;120VAC;230VAC
    - 时间延迟:0.05至300秒
    - 重复精度:±2% 或 ±20毫秒,取较大值
    - 回扫时间:≤16毫秒
    - 延时温度和电压依赖性:≤±10%
    - 功耗:2.25瓦
    - 输出形式:电磁继电器,双掷极化,隔离
    - 额定电流:10A电阻负载@120/240VAC与28VDC;1/3马力@120/240VAC
    - 保护:直流单元具备反向极性保护;隔离电压≥1500V RMS输入至输出
    - 机械寿命:1×10^7次
    - 电气寿命:1×10^6次
    - 工作/存储温度:-20°C至65°C / -30°C至85°C

    产品特点和优势


    ORM系列延时继电器具备高精度的时间控制能力和广泛的适用性。具体特点如下:
    - 高精度时间控制:通过模拟电路实现±2%的重复精度,确保长时间运行的可靠性。
    - 隔离的输出触点:提供10A的DPDT触点,适合控制交流或直流负载。
    - 成本效益:开放式PCB设计降低了原始设备制造商(OEM)的应用成本。
    - 适应性强:可选固定、旋钮或外部调整时间延迟,方便不同应用场景的需求。

    应用案例和使用建议


    ORM系列延时继电器适用于多种应用场景,例如自动化控制系统、工业机械设备和家庭安全系统。以下是具体的应用场景:
    - 自动化控制系统:作为自动门控制系统的一部分,当检测到人体红外信号后,经过设定时间延迟后打开门。
    - 工业机械设备:控制机器的启动和停止,以确保安全操作和流程管理。
    - 家庭安全系统:监控门窗状态,一旦检测到异常,经过一定时间延迟后报警。
    使用建议:
    - 为确保长期稳定性,建议将延时继电器安装在避免极端温度和湿度的环境中。
    - 在选择输入电压时,请确认设备的电源要求,以避免电压过载或损坏。

    兼容性和支持


    ORM系列延时继电器配备0.25英寸(6.35毫米)的公型快速接线端子,易于与其他电气组件进行连接。若需进一步集成,可以选购额外配件,如面板安装式电位器和螺钉适配终端。如有任何技术问题或定制需求,可随时联系厂商获得支持。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 时间延迟不准确 | 检查输入电压是否在规定范围内,并确认所有连接牢固无误。如果问题依然存在,考虑更换新的延时继电器。 |
    | 继电器触点烧毁 | 确认负载电流未超过10A额定值,并确保负载类型符合规定(电阻负载)。如果问题依旧,可能需要检查设备其他部分是否存在故障。 |
    | 设备无法正常工作 | 首先检查电源连接是否正确,然后确认延时设置是否已正确调整。如果仍然存在问题,建议联系技术支持获取帮助。 |

    总结和推荐


    ORM系列延时继电器是一款高度可靠且成本效益良好的解决方案,特别适用于自动化控制系统和工业机械设备。其高精度的时间控制能力和广泛的适用性使其在市场上具有较强的竞争力。总体而言,我们强烈推荐ORM系列延时继电器用于需要精确控制时间和高稳定性的各种应用场景。

ORM24D22参数

参数
安装方式 底座安装
零件状态 在售
包装方式 散装

ORM24D22厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

ORM24D22数据手册

厂牌 PDF简要描述 下载
LITTELFUSE 其他工具 LITTELFUSE ORM24D22 ORM24D22数据手册

ORM24D22封装设计

查看详情并下载
Symbol
Footprint
3D Model
