V20P40P

产品分类: 压敏电阻
厂牌: LITTELFUSE
产品描述: 68V 8KA 1 61.2V 748V 56V 40V 150J 8.5nF@1MHz 通孔安装 5.6mm(宽度)
供应商型号: 576-V20P40P
供应商: Mouser
标准整包数: 1

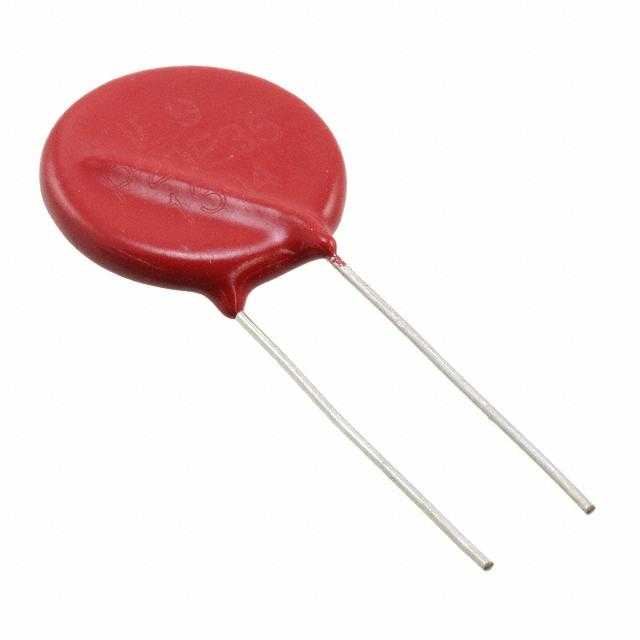

LITTELFUSE 压敏电阻 V20P40P

V20P40P概述

    Metal-Oxide Varistors (MOVs):LV UltraMOV® Varistor 系列

    产品简介


    金属氧化物压敏电阻(Metal-Oxide Varistors, MOVs)是一种广泛应用于电路保护的关键元件。Littelfuse的LV UltraMOV® 系列压敏电阻以其高效能和紧凑设计著称,特别适合于低电压直流应用场合。这些产品通过提供卓越的瞬态电流抑制能力,能够有效地保护各种电子设备免受电压突变造成的损害。该系列产品适用于LED照明、移动电话充电器、安全系统和电信电源系统等多种应用场景。

    技术参数


    LV UltraMOV® 系列压敏电阻的技术参数如下:
    - 型号尺寸:5mm、7mm、10mm、14mm 和 20mm
    - 最大连续电压:
    - AC电压范围 (VM(AC)RMS): 11V至95V
    - 直流电压范围 (VM(DC)): 14V至125V
    - 瞬态电流额定值:非重复脉冲,8/20µs波形,电流范围为500A至10,000A
    - 非重复能量额定值:2ms脉冲,能量范围为0.8J至150J
    - 工作环境温度范围:
    - 环境温度范围 (TA):环氧涂层型号为-40°C至+85°C;酚醛涂层型号为-40°C至+125°C
    - 储存温度范围 (TSTG):环氧涂层型号为-40°C至+125°C;酚醛涂层型号为-40°C至+150°C
    - 击穿电压范围:最大峰值电压(1mA时):11V 至 135V

    产品特点和优势


    LV UltraMOV® 系列压敏电阻具有以下特点和优势:
    - 低电压设计:突破性的低电压设计可提供高达10kA的峰值浪涌电流等级,确保电子设备在高电流环境中稳定运行。
    - 小体积:相比传统压敏电阻,LV UltraMOV® 的体积显著减少,有助于节省空间并简化电路布局。
    - 宽操作范围:该系列提供了广泛的电压范围,适用于不同类型的直流应用。
    - 环保材料:无铅、无卤素、符合RoHS标准的材料选择,满足环保要求。
    - 高温适应性:高工作温度范围可达125°C(带酚醛涂层),提高了在恶劣环境下的可靠性。
    - 认证:10mm、14mm 和 20mm 设备已获得UL认证和TUV认证,隔离电压等级为800V。

    应用案例和使用建议


    - LED照明:在LED灯中使用,可以有效抑制电压突变,延长灯具使用寿命。
    - 通信设备:在无线基站和其他电信电源系统中,LV UltraMOV® 可作为重要的瞬态保护组件,保护系统免受雷击和电源干扰。
    - 消费电子:在移动电话充电器和音频/视频设备中,它们可用于保护内部电路不受电压波动的影响。

    使用建议:
    1. 正确选型:根据实际应用所需的电压和电流范围选择合适的型号。
    2. 温度管理:考虑到高压和高温条件下可能对设备造成的影响,在高温环境中使用时需格外注意设备散热和绝缘。

    兼容性和支持


    - 兼容性:LV UltraMOV® 系列压敏电阻与现有电子设备具有良好的兼容性,可在多个应用场合中直接替换传统的压敏电阻。
    - 支持:Littelfuse 提供详尽的技术文档和支持服务,帮助客户更好地了解产品特性和使用方法。

    常见问题与解决方案


    - 问题1:长时间使用后,设备过热。
    - 解决方案:检查设备的工作环境是否良好通风,必要时可增加散热措施。
    - 问题2:无法承受预期电流。
    - 解决方案:确认所选用的型号能够承受预期的最大电流,避免电流超出额定值。
    - 问题3:设备出现异常噪音。
    - 解决方案:检查接线是否牢固,确保没有松动或短路现象。

    总结和推荐


    LV UltraMOV® 系列压敏电阻凭借其出色的性能和多样的应用场景,成为了市场上备受青睐的产品之一。无论是对于需要高效能保护的电子设备还是在各类恶劣环境下工作的工业控制系统,这些压敏电阻均展现出极高的可靠性和稳定性。因此,我们强烈推荐这一系列产品,相信它们将会成为您项目中的理想选择。

V20P40P参数

参数
压敏电压 68V
浪涌电流 8KA
最小压敏电压 61.2V
能量 150J
电路数 1
最大直流电压 56V
不同频率时的电容 8.5nF@1MHz
最大压敏电压 748V
最大交流电压 40V
长*宽*高 5.6mm(宽度)
安装方式 通孔安装
零件状态 在售
包装方式 散装

V20P40P厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

V20P40P数据手册

厂牌 PDF简要描述 下载
LITTELFUSE 压敏电阻 LITTELFUSE V20P40P V20P40P数据手册

V20P40P封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 1.748 ¥ 14.7706
10+ $ 0.9143 ¥ 7.7254
25+ $ 0.8246 ¥ 6.9674
100+ $ 0.6622 ¥ 5.5956
250+ $ 0.6134 ¥ 5.1836
400+ $ 0.5508 ¥ 4.6543
1200+ $ 0.4525 ¥ 3.8238
2800+ $ 0.4482 ¥ 3.7873
5200+ $ 0.42 ¥ 3.549
库存: 819
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 14.77
直接购买
加入购物车
