HRDB1110M

产品分类: 其他工具
厂牌: LITTELFUSE
产品描述:
供应商型号: ZT-HRDB1110M
供应商: 海外现货
标准整包数: 1
LITTELFUSE 其他工具 HRDB1110M

HRDB1110M概述


    产品简介

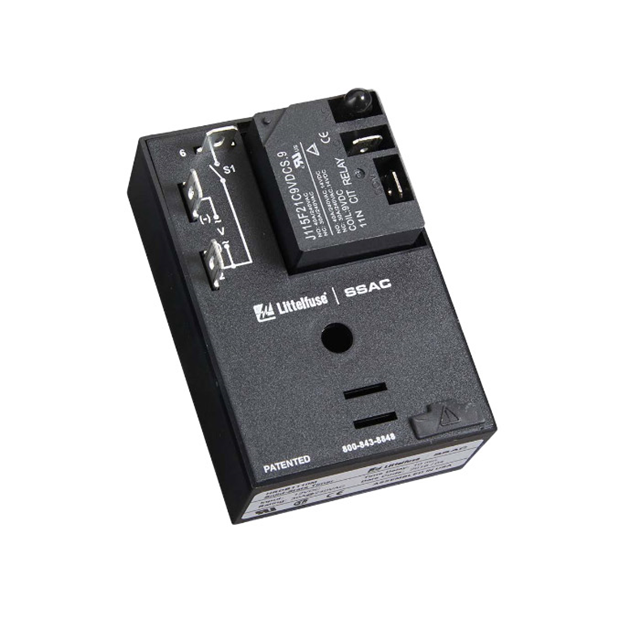

    HRDB系列延时断开定时器是专为延时断开应用设计的时间延迟继电器。该系列产品结合了电磁机械继电器输出与微控制器定时电路,提供12到230V的操作电压。HRDB系列具有多种时间延迟选项,包括固定、外部调整和板载调整,时间延迟的重复精度可达±0.5%,适用于原始设备制造商(OEM)的应用场景,尤其在成本控制方面表现出色。

    技术参数


    操作原理:输入电压必须在计时期间保持。启动开关闭合时,输出继电器会立即激活。当启动开关打开时,时间延迟开始,输出保持激活状态。在时间延迟结束时,输出会断电。如果在输入电压存在的情况下,启动开关关闭,则输出将再次激活。
    主要技术规格:
    - 输入电压范围:12VDC至230VAC
    - 时间延迟范围:0.1秒至100分钟
    - 重复精度:±0.5% 或 20毫秒,以较大者为准
    - 时间延迟误差:工厂校准精度±1% 或 ±5%
    - 复位时间:≤150毫秒
    - 启动时间:≤20毫秒
    - 电源消耗:AC ≤ 4VA;DC ≤ 2W
    - 输出形式:隔离的SPDT(单刀双掷)继电器
    - 输出额定值:一般用途-125/240VAC,30A/15A;电阻负载-125/240VAC,30A/15A;28VDC,20A/10A;电机负载-125VAC,1hp/1/4hp;240VAC,2hp/1hp
    - 寿命:机械寿命-1 x 10^6次;电气寿命-1 x 10^5次,电阻负载-3 x 10^4次,电机负载-6,000次
    - 工作温度范围:-40°C 至 60°C
    - 存储温度范围:-40°C 至 85°C
    - 湿度:相对湿度95%,无冷凝

    产品特点和优势


    特点:
    - 微控制器电路提供高精度±0.5%的时间延迟重复精度
    - 紧凑且成本低廉的设计,适用于各种OEM应用
    - 隔离式SPDT,NO(常开)输出触点,最大电流30A
    - 配备多种附件,如调节器、安装支架和旋钮
    优势:
    - 高重复精度确保稳定可靠的操作
    - 兼容各种负载,可直接驱动压缩机、泵、鼓风机和加热器等重载设备
    - 调整方便,适用于远程或现场调试

    应用案例和使用建议


    HRDB系列延时断开定时器广泛应用于空调系统、暖通空调(HVAC)、工业控制系统等领域。例如,在空调系统中,HRDB可以用于控制压缩机启动的延迟,从而避免频繁启动对设备的损害。在实际使用中,根据需要选择适当的型号和配置,例如根据电压等级和时间延迟需求。建议在安装时确保输入电压稳定,并遵循制造商的接线图进行正确的接线,以保证最佳性能。

    兼容性和支持


    HRDB系列定时器与其他标准电气组件具有良好的兼容性,可以轻松集成到现有系统中。制造商提供了全面的支持,包括详细的用户手册、技术文档以及客户服务热线。如有特殊需求,用户还可以联系制造商定制特殊型号的产品。

    常见问题与解决方案


    1. Q:如何调整时间延迟?
    - A: 可通过外置调节器(P1004-95)或内置调节器(如HRDB223)进行调整。具体操作请参考用户手册。
    2. Q:何时需要复位时间延迟?
    - A: 当启动开关在计时期间被重新闭合时,或者输入电压丢失时,时间延迟将自动复位。
    3. Q:如何选择合适的输入电压和时间延迟范围?
    - A: 根据应用的具体需求和负载类型选择合适电压和时间延迟范围。例如,空调系统可能需要24VAC,而工业应用可能需要更高的电压等级。

    总结和推荐


    HRDB系列延时断开定时器凭借其高精度、多功能和可靠性,在众多应用场景中表现出色。对于需要精确控制延时操作的应用场合,HRDB是一个理想的选择。其紧凑的设计和良好的兼容性使其易于集成到现有的电气系统中。总之,HRDB系列定时器是一款值得推荐的高性能电子元件,适用于各类OEM应用。

HRDB1110M参数

参数
安装方式 底座安装
零件状态 在售
包装方式 散装

HRDB1110M厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

HRDB1110M数据手册

厂牌 PDF简要描述 下载
LITTELFUSE 其他工具 LITTELFUSE HRDB1110M HRDB1110M数据手册

HRDB1110M封装设计

查看详情并下载
Symbol
Footprint
3D Model
