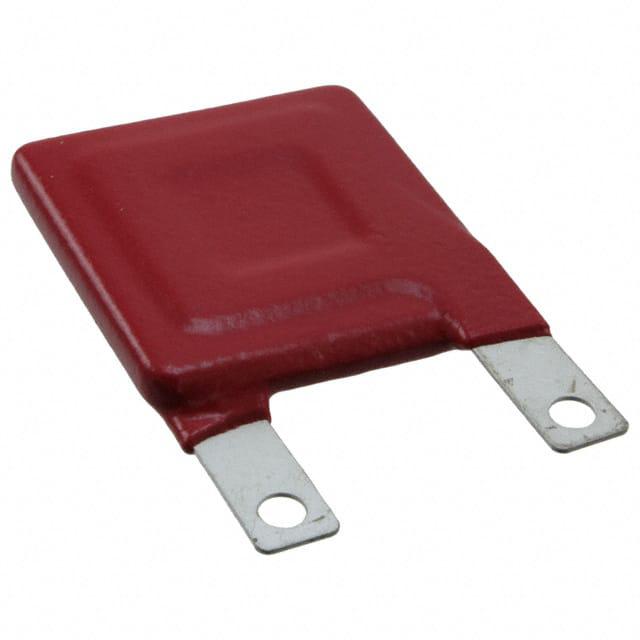

V301HF34

产品分类: 压敏电阻
厂牌: LITTELFUSE
产品描述: 470V 40KA 1 517V 410V 300V 430J 4.1nF@1MHz 螺纹安装
供应商型号: ZT-V301HF34
供应商: 海外现货
标准整包数: 1
LITTELFUSE 压敏电阻 V301HF34

V301HF34概述

    文章标题:工业级高能终端压敏电阻(HB34、HF34 和 HG34 系列)

    产品简介


    HB34、HF34 和 HG34 系列是Littelfuse公司生产的工业级高能金属氧化物压敏电阻(MOV),适用于交流电源端口的瞬态浪涌保护。这些产品广泛应用于室外及服务入口环境(如建筑物的配电盘)中的AC主电源,以及工业重型电机、控制装置和电源供应等领域,包括石油钻探、采矿和交通运输等行业。特别适合于HVAC系统和电动机/发电机应用。

    技术参数


    | 参数 | HB34系列 | HF34系列 | HG34系列 |

    | 尺寸 (mm) | 直径34 | 直径34 | 直径34 |
    | 最大额定电压 (85°C) | 110至750VAC RMS | 110至750VAC RMS | 110至750VAC RMS |
    | 额定峰值电流 (8/20μs) | 40,000A | 40,000A | 40,000A |
    | 脉冲能量范围 (2ms) | 220至1050J | 220至1050J | 220至1050J |
    | 工作温度范围 | -55°C至+85°C | -55°C至+85°C | -55°C至+85°C |
    | 储存温度范围 | -55°C至+125°C | -55°C至+125°C | -55°C至+125°C |

    产品特点和优势


    HB34、HF34 和 HG34 系列压敏电阻具有以下特点和优势:
    - 环保和RoHS认证:可自由选择无铅和RoHS合规版本。
    - 广泛的电压范围:从110VAC到750VAC。
    - 高压脉冲承受能力:额定峰值电流高达40,000A。
    - 通过孔焊接:提供牢固的焊接终端,方便安装。
    - 不同类型的安装方式:HB34系列仅支持穿孔焊接,HF34系列增加了螺栓固定孔,HG34系列提供了垂直螺栓固定脚。

    应用案例和使用建议


    - 应用示例:适用于建筑配电盘、重载电机控制和电源转换设备。
    - 使用建议:
    - 在实际安装时确保所有终端的固定可靠。
    - 根据实际应用选择合适的电压等级。
    - 在高温环境下需考虑散热设计以延长使用寿命。

    兼容性和支持


    - 兼容性:与标准的电路板和其他电气设备完全兼容。
    - 技术支持:Littelfuse公司提供全面的技术支持和售后保障,确保用户能够快速解决问题。

    常见问题与解决方案


    - 问题1:设备无法正常工作。
    - 解决方案:检查接线和电压等级是否匹配,确认安装是否稳固。
    - 问题2:设备出现异常温度升高。
    - 解决方案:确保良好的散热环境,适当降低环境温度或增加散热片。
    - 问题3:设备响应速度慢。
    - 解决方案:检查电路连接是否正确,确保所有终端均紧固。

    总结和推荐


    综上所述,HB34、HF34 和 HG34 系列压敏电阻凭借其强大的电气特性和广泛的适用范围,在多种工业环境中展现出了卓越的性能。这些产品不仅具备可靠的电气保护能力,还提供了便捷的安装方式和完善的售后服务。因此,强烈推荐在需要瞬态浪涌保护的应用中使用这些产品。

V301HF34参数

参数
压敏电压 470V
最大压敏电压 517V
最大交流电压 300V
最小压敏电压 -
电路数 1
不同频率时的电容 4.1nF@1MHz
浪涌电流 40KA
能量 430J
最大直流电压 410V
安装方式 螺纹安装
零件状态 在售
包装方式 散装

V301HF34厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

V301HF34数据手册

厂牌 PDF简要描述 下载
LITTELFUSE 压敏电阻 LITTELFUSE V301HF34 V301HF34数据手册

V301HF34封装设计

查看详情并下载
Symbol
Footprint
3D Model
