V07X300E

产品分类: 压敏电阻
厂牌: LITTELFUSE
产品描述: 470V 2.5KA 1 423V 517V 385V 300V 47J 140pF@1kHz 通孔安装 6.5mm(宽度)*12.5mm(高度)
供应商型号: UA-V07X300E
供应商: 海外现货
标准整包数: 1500

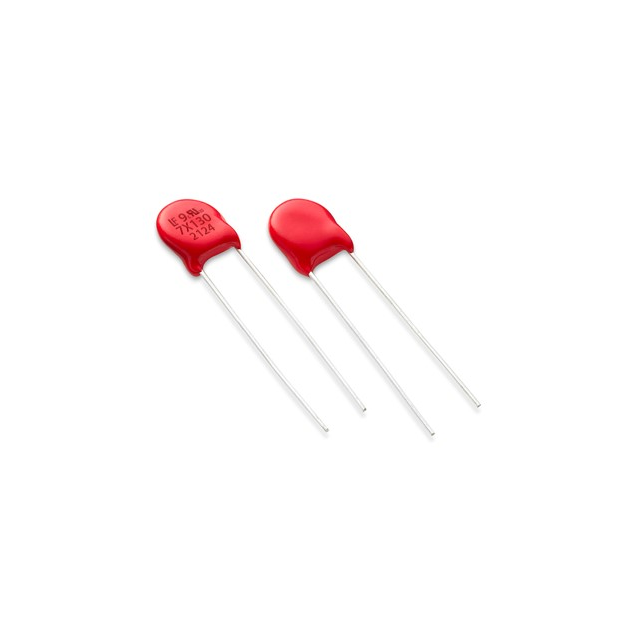

LITTELFUSE 压敏电阻 V07X300E

V07X300E概述

    Littelfuse Xtreme Varistor 系列技术手册概述

    产品简介


    Littelfuse Xtreme Varistor 系列是一种专为需要高浪涌能量吸收和多次脉冲耐受能力的应用设计的径向引线压敏电阻。该系列产品提供了六种标准盘面尺寸:5mm、7mm、10mm、11mm、14mm 和 20mm。

    技术参数


    Xtreme Varistor 系列的技术规格如下:
    | 参数 | 规格 |

    | 工作温度范围(TA) | -40°C 至 +125°C |
    | 存储温度范围(TSTG) | -40°C 至 +150°C |
    | 最大直流电压(VM(DC)) | 170V 至 895V |
    | 最大交流电压(VM(AC)RMS) | 130V 至 680V |
    | 单次脉冲能量(WTM) | 9.5J 至 880J |
    | 最大峰值电流(8/20μs,1x脉冲) | 1.2kA 至 15kA |
    此外,产品在不同尺寸下的具体参数如下:
    - 5mm 尺寸
    - 最大连续工作电压(MCOV):130V - 210V
    - 额定能量:9.5J - 15J
    - 最大峰值电流:1200A - 15000A
    - 7mm 尺寸
    - 最大连续工作电压(MCOV):130V - 385V
    - 额定能量:19J - 55J
    - 最大峰值电流:2500A - 25000A
    - 10mm 尺寸
    - 最大连续工作电压(MCOV):130V - 560V
    - 额定能量:34J - 110J
    - 最大峰值电流:4500A - 45000A
    - 11mm 尺寸
    - 最大连续工作电压(MCOV):130V - 670V
    - 额定能量:57J - 165J
    - 最大峰值电流:6000A - 60000A
    - 14mm 尺寸
    - 最大连续工作电压(MCOV):130V - 895V
    - 额定能量:100J - 360J
    - 最大峰值电流:10000A - 150000A
    - 20mm 尺寸
    - 最大连续工作电压(MCOV):130V - 895V
    - 额定能量:200J - 880J
    - 最大峰值电流:15000A - 150000A

    产品特点和优势


    - 高工作温度:可承受高达 125°C 的工作温度。
    - 高能量吸收能力:能量吸收额定值从 9.5J 到 880J。
    - 高脉冲电流处理能力:最高可达 15kA。
    - 宽工作电压范围:适用于 130Vac 至 680Vac 的电压范围。
    - 环保合规:RoHS 合规、无卤素、无铅。

    应用案例和使用建议


    Xtreme Varistor 系列广泛应用于各种家用电器、户外 LED 照明驱动器/电源、开关模式电源(SMPS)、浪涌保护装置(SPD)类型 2、类型 3 和类型 4、接地故障断路器(GFCI & AFCI)、智能电表、家庭自动化和安防系统等领域。
    使用建议:
    - 在选择合适的型号时,根据具体应用需求考虑最大工作电压和能量吸收能力。
    - 确保安装环境符合产品的工作温度范围要求。
    - 在高压应用场合下,选用较大尺寸的产品以获得更高的能量吸收能力和电流处理能力。

    兼容性和支持


    Xtreme Varistor 系列与多种电路板和电源系统兼容。厂商提供详尽的技术支持和售后服务,帮助客户解决使用过程中遇到的问题。

    常见问题与解决方案


    1. 问题:工作温度过高导致失效?
    - 解决方案:确保工作温度在规定范围内,如果需要在高温环境下工作,建议采用更大尺寸的型号。

    2. 问题:电压波动引起的损坏?
    - 解决方案:使用具有较高最大连续工作电压(MCOV)的型号,并确保电压波动在规定的范围内。

    总结和推荐


    Littelfuse Xtreme Varistor 系列凭借其高能量吸收能力和广泛的适用范围,在多种高可靠性应用中表现出色。它不仅适合工业应用,也适用于消费电子产品。强烈推荐给需要高性能浪涌保护解决方案的用户。无论是家电、LED 照明还是其他高要求领域,Xtreme Varistor 都能提供卓越的保护性能。

V07X300E参数

参数
压敏电压 470V
浪涌电流 2.5KA
最小压敏电压 423V
不同频率时的电容 140pF@1kHz
最大交流电压 300V
最大直流电压 385V
电路数 1
最大压敏电压 517V
能量 47J
长*宽*高 6.5mm(宽度)*12.5mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 散装

V07X300E厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

V07X300E数据手册

厂牌 PDF简要描述 下载
LITTELFUSE 压敏电阻 LITTELFUSE V07X300E V07X300E数据手册

V07X300E封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
4500+ $ 0.0436 ¥ 0.3656
6000+ $ 0.0429 ¥ 0.3593
13500+ $ 0.0413 ¥ 0.3457
库存: 0
起订量: 4500 增量: 1500
交货地:
最小起订量为:4500
合计: ¥ 0
