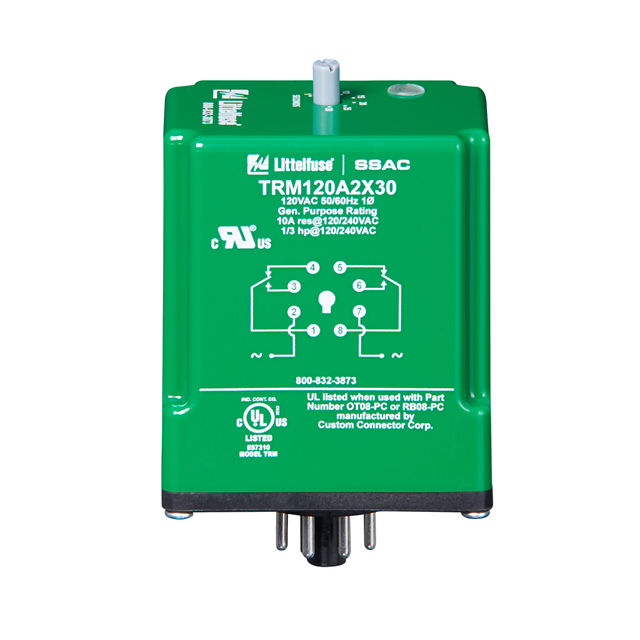

TRM120A2X30

产品分类: 其他工具
厂牌: LITTELFUSE
产品描述:
供应商型号: 576-TRM120A2X30
供应商: Mouser
标准整包数: 1
LITTELFUSE 其他工具 TRM120A2X30

TRM120A2X30概述

    TRM系列时间延迟继电器产品手册

    1. 产品简介


    TRM系列是Littlefuse公司推出的结合模拟电子电路和机电继电器输出的高精度延时继电器。这款继电器提供广泛的输入电压范围和多种时间延迟选项。它的特点是具有出色的重复精度、快速复位、坚固的外壳设计及良好的隔离性能,适用于各种OEM应用场合。TRM系列特别适用于需要延迟动作的应用场景,如自动控制系统、工业机械、电力系统保护等领域。

    2. 技术参数


    | 参数 | 描述 |

    | 时间延迟类型 | 模拟电路 |
    | 时间延迟范围 | 50毫秒至10分钟(共15种可调范围或固定) |
    | 重复精度 | ±2% 或 ±20毫秒,以较大者为准 |
    | 固定时延容差和设置精度 | ±5%,±10% 或 ±20% |
    | 复位时间 | ≤50毫秒 |
    | 重置时间 | 在延时期间:≤20毫秒;在定时后:最大时间延迟的0.1%或75毫秒,以较大者为准 |
    | 温度和电压对时间延迟的影响 | ≤±10% |
    | 输入电压 | 24或110V直流;24、120或230V交流 |
    | 电压容差 | 24V直流/交流:-15%到+20%;110至230V直流/交流:-20%到-10% |
    | 电源频率 | 50/60赫兹 |
    | 功耗 | ≤2.25瓦 |
    | 输出类型 | 机电继电器 |
    | 输出形式 | 隔离双掷或多掷(DPDT或SPDT) |
    | 输出额定值 | 10安培,电阻负载@120/240伏交流电,28伏直流电;1/3马力@120/240伏交流电 |
    | 寿命 | 机械寿命1×10^7次;电气寿命1×10^6次 |
    | 隔离电压 | 输入和输出端子之间≥1500伏交流峰值电压 |
    | 绝缘电阻 | ≥100兆欧 |

    3. 产品特点和优势


    TRM系列时间延迟继电器的优势在于其高重复精度、快速复位、宽泛的工作环境温度范围(-20°C至65°C),以及出色的抗振动性能。它能够控制各种类型的AC或DC负载,适用于不同的电压要求。此外,TRM系列还具备优良的隔离性能和反向极性保护,确保在各种工业环境中稳定可靠地运行。

    4. 应用案例和使用建议


    TRM系列广泛应用于自动控制系统中,例如在电力系统的过载保护中,在工业机械的启动保护中,在空调系统中控制风门的开启顺序等。在实际应用中,为了达到最佳效果,可以参考以下几点使用建议:
    - 根据所需的应用环境选择合适的电压等级。
    - 确保接线符合规定的额定值,避免因过载导致的损坏。
    - 安装时注意环境条件,确保温度和湿度满足产品说明书的要求。

    5. 兼容性和支持


    TRM系列继电器提供了多种配件选择,包括面板安装套件、插座等,方便用户根据实际需求进行安装和扩展。Littlefuse公司为用户提供全面的技术支持和服务,如果客户需要定制产品,可通过提供的联系电话进行咨询。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 无法启动 | 检查输入电压是否在允许范围内 |
    | 输出不响应 | 确认负载是否正确连接,检查负载是否有故障 |
    | 时间延迟不准 | 调整外部时间设定器或重新校准内部调整装置 |
    | 连接时出现异常噪声 | 确保所有连接均牢固无误,检查是否有接触不良的情况 |

    7. 总结和推荐


    TRM系列时间延迟继电器凭借其高重复精度、宽泛的时间延迟范围和优良的隔离性能,在工业自动化领域有着显著的应用价值。该产品不仅适用于一般工业应用,而且还能满足特定环境下复杂操作的需求。综合考虑其技术参数、耐用性、成本效益及配套服务,我们非常推荐TRM系列继电器作为您的理想选择。

TRM120A2X30参数

参数
安装方式 支架安装
零件状态 在售
包装方式 散装

TRM120A2X30厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

TRM120A2X30数据手册

厂牌 PDF简要描述 下载
LITTELFUSE 其他工具 LITTELFUSE TRM120A2X30 TRM120A2X30数据手册

TRM120A2X30封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 109.7604 ¥ 927.4754
10+ $ 100.4076 ¥ 848.4442
25+ $ 95.2035 ¥ 804.4696
50+ $ 93.933 ¥ 793.7339
库存: 1
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 927.47
直接购买
加入购物车
