35040025

产品分类: 其他工具
厂牌: LITTELFUSE
产品描述:
供应商型号: ZT-35040025
供应商: 海外现货
标准整包数: 1
LITTELFUSE 其他工具 35040025

35040025概述

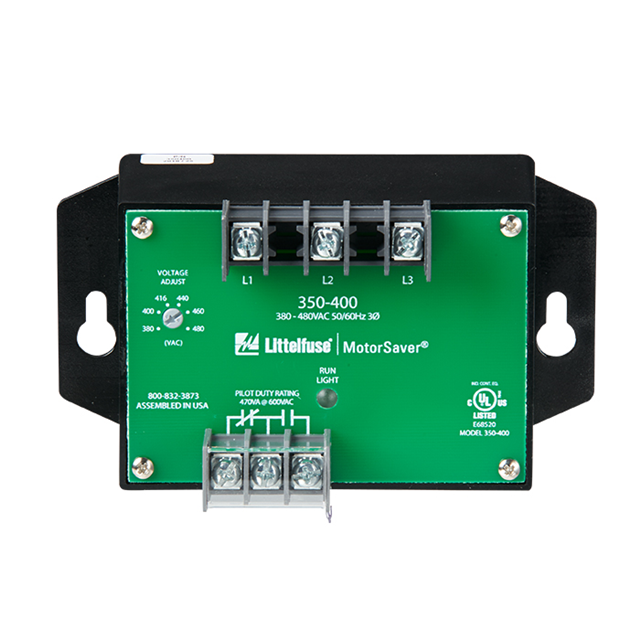

    350系列电压监测继电器技术手册

    产品简介


    Littelfuse的350系列是一种坚固耐用的电压监测继电器,专为高压电流和双重接触需求设计,尤其适用于480V控制的应用场合。350系列采用了坚固的继电器,提供了固定电压范围型号而非双自动范围版本。它具有多种型号,包括SPDT(单极双掷)和DPDT(双极双掷)继电器,能够切换高达600V的电压,从而消除了控制电源变压器的需求。

    技术参数


    - 输入特性
    - 线电压:350200型:190-240VAC;350400型:380-480VAC;350600型:475-600VAC
    - 频率:50/60Hz
    - 功能特性
    - 低电压触发阈值:90%
    - 低电压复位阈值:93%
    - 电压不平衡触发阈值:6%
    - 电压不平衡复位阈值:4.5%
    - 低压故障延迟时间:4秒
    - 不平衡和相位故障延迟时间:2秒
    - 故障后重启延迟时间:2秒
    - 完全断电后的重启延迟时间:2秒
    - 输出特性
    - 输出接触额定值:SPDT(350200型)— 480VA@240VAC,通用用途15A;SPDT(350400型,350600型)— 470VA@600VAC;DPDT(选件6和8)— 1-10A通用用途,480VA@240VAC试点用途,15A通用用途,480VA@240VAC试点用途,1hp@240VAC
    - 一般特性
    - 工作温度范围:-40°C至70°C
    - 存储温度范围:-40°C至80°C
    - 触发和复位精度:±1%
    - 最大输入功率:5W
    - 终端扭矩:7英寸-磅
    - 电线尺寸:12-18 AWG
    - 暂态保护(内部):IEC 61000-4-5;1995 ±6kV
    - 尺寸:高74.42mm(2.93英寸),宽133.86mm(5.27英寸),深74.93mm(2.95英寸)
    - 重量:1.05磅(16.8盎司,476.27克)

    产品特点和优势


    - 独特的微控制器电路:持续监控三相电压,防止有害线路状况,即使在电机启动前也能监测。
    - 先进的LED指示:提供可用来故障排查和判断继电器状态的诊断信息。
    - 可调重启延迟设置:允许在发生故障后分阶段启动多台电机,以防止低电压条件。
    - 600V额定继电器触点:无需控制变压器即可将电压降至120-240V。

    应用案例和使用建议


    350系列特别适合需要监测高压环境下的电压状况,特别是在电力系统中,如工业自动化、数据中心等应用场景。建议在安装过程中确保所有接线符合规范,并定期进行检查以确保最佳性能。对于高压应用,建议使用带有高电压检测功能的型号(如35020029和35060029)。

    兼容性和支持


    - 兼容性:350系列适用于多种电压等级和电流负载要求,广泛应用于电力系统的各种场景。
    - 支持:Littelfuse提供全面的技术支持和售后服务,包括详细的安装指南、维护手册和技术咨询。

    常见问题与解决方案


    - Q: 如何调整重启延迟时间?
    - A: 可通过手动调节来调整重启延迟时间(2-300秒)。
    - Q: 如何处理低电压故障?
    - A: 一旦检测到低电压,继电器会立即切断电路,并在故障消除后自动复位或手动复位。
    - Q: 如何选择合适的型号?
    - A: 根据具体应用场景和电压等级选择相应的型号,如350200用于190-240VAC,350400用于380-480VAC,350600用于475-600VAC。

    总结和推荐


    350系列电压监测继电器是一款高性能且多功能的产品,适合于需要高可靠性和耐用性的电力系统应用。其独特的微控制器技术和多种实用功能使其在市场上具有很强的竞争力。强烈推荐在需要稳定电压监测和故障保护的高压环境中使用此产品。

35040025参数

参数
安装方式 底座安装
零件状态 在售
包装方式 散装
