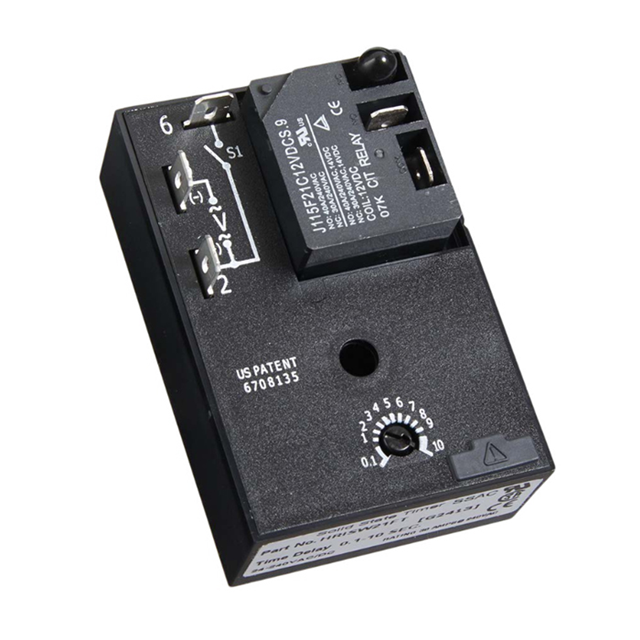

HRISW21FT

产品分类: 其他工具
厂牌: LITTELFUSE
产品描述:
供应商型号: ZT-HRISW21FT
供应商: 海外现货
标准整包数: 1
LITTELFUSE 其他工具 HRISW21FT

HRISW21FT概述

    电子元器件产品技术手册:Littelfuse HRPS/HRIS系列延时继电器

    1. 产品简介


    Littelfuse HRPS/HRIS系列是一款集成了机电继电器输出和微控制器定时电路的延时继电器。它有13种标准功能可供选择,分为HRPS(非隔离式)和HRIS(隔离式)两种型号。这两种型号广泛应用于工业自动化、家用电器等领域,特别是在成本敏感的应用中表现出色。HRPS和HRIS系列支持广泛的电压范围(12至240V),并提供从0.1秒到1000小时的各种时间延迟选项。

    2. 技术参数


    - 输入电压:12至48V直流;24至240V交流/24至110V直流
    - 时间延迟范围:0.1秒至1000小时
    - 重复精度:±0.5%或20毫秒(以较大者为准)
    - 电源消耗:交流≤4VA;直流≤2W
    - 输出形式:单刀双掷(SPDT)
    - 机械寿命:1×10^6次
    - 电气寿命:1×10^5次
    - 工作温度范围:-40°C至60°C
    - 存储温度范围:-40°C至85°C
    - 防护等级:浪涌电压符合IEEE C62.41-1991 Level A标准;绝缘电阻≥100 MΩ

    3. 产品特点和优势


    - 微控制器电路:具有±0.5%的高重复精度和±2%的工厂校准精度。
    - 紧凑设计:便于在OEM应用中灵活部署。
    - 大电流负载:30A SPDT继电器触点,适用于直接操作重型负载,如压缩机、泵、风机电机、加热器等。
    - 封装保护:封装技术提供了对冲击、振动和湿度的良好防护。

    4. 应用案例和使用建议


    HRPS/HRIS系列广泛应用于工业自动化设备中,如生产线上的定时控制。例如,在一台冷柜的控制系统中,HRPS继电器可用于延时启动压缩机。如果需要远程调整延时时间,可以配合使用配件P1004-95-X(Versa-Pot)。
    对于用户而言,建议在选择型号时仔细考虑所需的输入电压范围和时间延迟范围。此外,在安装时注意正确的电气连接和合适的散热措施。

    5. 兼容性和支持


    HRPS/HRIS系列支持与多种设备和配件的兼容性。配件列表中包含各种快速连接终端、DIN导轨适配器等,方便集成和安装。Littelfuse公司还提供了全面的技术支持和售后服务,确保客户在使用过程中能够获得及时的帮助。

    6. 常见问题与解决方案


    - 问题:继电器无法正常工作
    - 解决方案:检查输入电压是否符合要求;确认接线是否正确。
    - 问题:时间延迟不准确
    - 解决方案:确认微控制器的时间设定是否正确;检查外部因素如电压波动是否影响了时间设定。


    7. 总结和推荐


    总体而言,Littelfuse HRPS/HRIS系列延时继电器以其精确的时间延迟、强大的负载能力和良好的环境适应性,成为了一款性价比高的产品。适合于多种工业自动化应用。我们强烈推荐此产品,尤其是在成本效益优先的应用场景中。然而,购买前请确保详细了解您的具体需求,并参考上述建议进行选型和使用。

HRISW21FT参数

参数
安装方式 底座安装
零件状态 在售
包装方式 散装

HRISW21FT厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

HRISW21FT数据手册

厂牌 PDF简要描述 下载
LITTELFUSE 其他工具 LITTELFUSE HRISW21FT HRISW21FT数据手册
