ISS-100

产品分类: 总线开关
厂牌: LITTELFUSE
产品描述:
供应商型号: F10546-ND
供应商: Digi-Key
标准整包数: 1
LITTELFUSE 总线开关 ISS-100

ISS-100概述


    产品简介

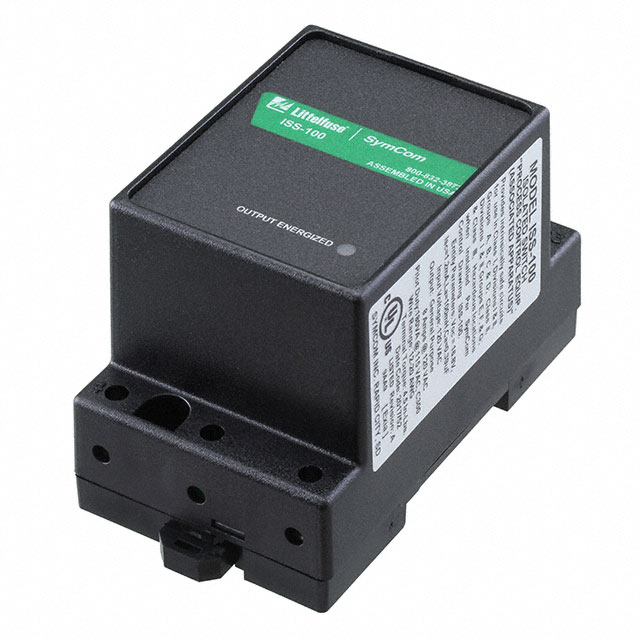

    ISS-100安全继电器
    产品类型: 安全继电器
    主要功能: ISS-100安全继电器用于在危险区域和非危险区域之间进行接口,确保电路的安全隔离。
    应用领域: 适用于危险区域(如化工厂、矿井等)和非危险区域之间的信号传输,特别是在需要防爆、防火灾等特殊环境下。

    技术参数


    | 类别 | 参数 | 值 |
    |
    | 输入特性 | 供电电压 | 90-120VAC |
    | 功能特性 | 探测电压 | 5VDC连续 |
    | 输出特性 | 接触额定值 | 180VA @ 120VAC, C300 (飞行员负载)
    8A @ 120VAC (一般负载) |
    | 继电器寿命 | 电气寿命 | 100,000个周期(额定负载)
    机械寿命 | 10,000,000个周期 |
    | 通用特性 | 温度范围 | -20°C 至 55°C (-4°F 至 131°F) |
    | 输入功率 | 最大输入功率 | 1.5 W |
    | 导线范围 | 12 至 20 AWG |
    | 端子扭矩 | 3.5 至 4.5 in-lbs (最大 4.5 in-lbs) |
    | 安全标志 | UL 标准 | UL913 第六版 (文件编号 E233355) |
    | 尺寸 | 高度 | 88.9 mm (3.5")
    宽度 | 52.93 mm (2.08")
    深度 | 59.69 mm (2.35") |
    | 重量 | 0.5 lb. (8 oz., 226.8 g) |

    产品特点和优势


    ISS-100安全继电器具备多种独特的功能和优势:
    - 防护等级:符合IEC 61000安全要求,确保设备和人员的安全。
    - 紧凑设计:适合DIN导轨安装或表面安装,提高了安装灵活性。
    - 状态指示灯:提供视觉指示,方便用户实时监控继电器的工作状态。
    - 隔离输出:可以连接到PLC或其他控制电压,保证电路隔离。

    应用案例和使用建议


    应用案例
    - 在石油和化工行业中的传感器与控制系统之间进行信号传输,确保安全。
    - 在采矿业中,用于矿井内的监测系统与地面控制系统的连接。
    使用建议
    - 确保继电器安装在非危险区域内。
    - 严格按照接线图连接,确保所有非本征安全布线与本征安全布线分离。
    - 定期检查继电器的接触情况,以确保长期稳定运行。

    兼容性和支持


    - 兼容性:ISS-100安全继电器可以与其他控制电压兼容,适用于不同类型的PLC和其他控制系统。
    - 厂商支持:提供详细的安装指南和技术支持,确保客户能够正确安装和使用产品。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 继电器接触不良 | 检查接触点是否清洁,重新紧固端子。 |
    | 无法正常工作 | 检查电源电压是否在规定范围内,确认所有接线是否正确。 |
    | 触发频繁 | 检查是否存在外部干扰或内部故障,必要时更换继电器。 |

    总结和推荐


    ISS-100安全继电器凭借其紧凑的设计、高可靠性及广泛的适用性,在危险区域和非危险区域之间提供了高效可靠的信号传输解决方案。通过其独特的功能和严格的技术参数,该产品在化工、矿业等领域有着广泛的应用前景。对于需要安全隔离的应用场景,强烈推荐使用这款产品。

ISS-100参数

参数
安装方式 底座安装,螺纹安装
零件状态 在售
包装方式 散装

ISS-100厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

ISS-100数据手册

厂牌 PDF简要描述 下载
LITTELFUSE 总线开关 LITTELFUSE ISS-100 ISS-100数据手册

ISS-100封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 172.6192 ¥ 1430.5816
10+ $ 161.8292 ¥ 1341.1595
25+ $ 151.0409 ¥ 1251.7512
50+ $ 145.6464 ¥ 1207.0444
库存: 10
起订量: 1 增量: 0
