59105-1-T-00-0

产品分类: 霍尔传感器
厂牌: LITTELFUSE
产品描述: SPST-NO 350mA,500mA 200V 28.57mm*19.05mm*6.35mm
供应商型号: HE615-ND
供应商: Digi-Key
标准整包数: 1
LITTELFUSE 霍尔传感器 59105-1-T-00-0

59105-1-T-00-0概述


    产品简介


    59105 终端法兰传感器 + 57105 执行器

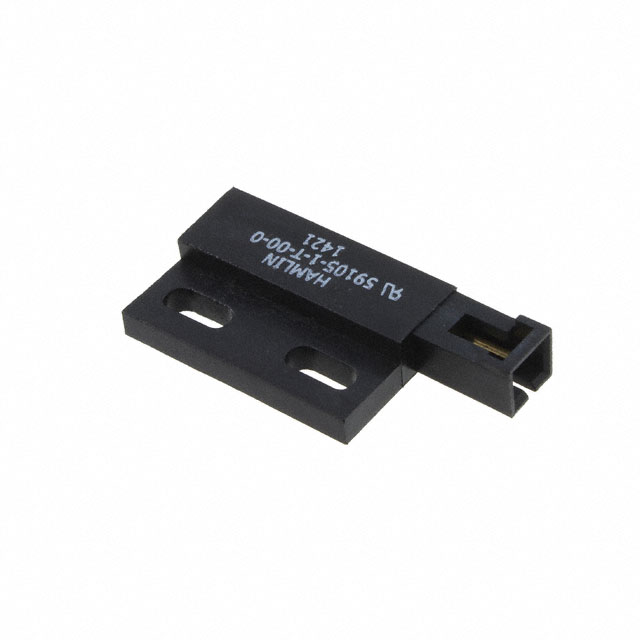

    59105 是一款法兰安装型舌簧传感器,尺寸为 28.57mm x 19.05mm x 6.35mm(1.125" x 0.750" x 0.250"),配备一个集成的两针连接器。这款传感器提供常开(NO)、高电压常开(NO HV)或常闭(NC)触点选择,其外壳设计允许螺丝固定或粘合剂安装。它适用于多种场合,如位置和限位感应、安全系统开关、线性执行器和工业过程控制。

    技术参数


    - 尺寸:28.57mm x 19.05mm x 6.35mm(1.125" x 0.750" x 0.250")
    - 触点类型:常开、高电压常开、常闭
    - 额定电压:直流最高 300V,交流最高 265V
    - 额定电流:直流最高 1.5A
    - 接触功率:最大 10W
    - 绝缘电阻:最小 10^10 Ω
    - 操作时间:最大 3ms
    - 释放时间:最大 3ms
    - 冲击:最大 100G
    - 振动:50-2000 Hz 下最大 30G
    - 温度范围:工作温度 -40°C 至 +105°C

    产品特点和优势


    59105 传感器具备以下优势:
    - 耐久性强:采用磁动操作的密封式触点,在恶劣环境中仍能长时间可靠运行。
    - 无待机电源需求:运行无需额外的电源。
    - 通过非铁材料工作:能够透过木材、塑料或铝等非铁材料进行感应。
    - 客户定义灵敏度:提供多种灵敏度选项,以满足不同应用需求。
    - 环保:符合RoHS标准,有助于减少环境污染。

    应用案例和使用建议


    59105 传感器在多个领域有广泛应用,包括但不限于:
    - 位置和限位感应:可用于检测物体的位置变化,例如工业生产线上的传感器。
    - 安全系统开关:安装于门、窗等位置,实现开闭状态的监控。
    - 工业过程控制:用于自动化设备中,实现精密控制和监测。
    在实际应用中,为了确保最佳性能,建议:
    - 在安装时选择合适的粘合剂或螺丝固定方式,确保稳固性。
    - 考虑到传感器的工作环境条件,确保其能够在预期温度范围内正常工作。
    - 在特定应用场合下,考虑传感器与执行器(如 57105)之间的适配性,确保信号传输的有效性。

    兼容性和支持


    59105 传感器与其配套的 57105 执行器一起使用效果最佳。此外,Littelfuse 公司提供了全面的技术支持和咨询服务,可帮助客户更好地理解和使用这些产品。对于需要定制修改的情况,例如特殊长度或连接器的配置,可以直接联系制造商进行咨询。

    常见问题与解决方案


    在使用过程中,用户可能会遇到以下问题及其解决方案:
    1. 问题:传感器未能正确触发。
    - 解决方案:检查安装位置是否合适,确认传感器和执行器之间距离是否在规定的激活范围内。
    2. 问题:接触电阻过高。
    - 解决方案:确认电线长度是否过长,适当缩短电线长度以降低电阻值。
    3. 问题:设备在低温环境下无法正常工作。
    - 解决方案:确保传感器工作温度范围在 -40°C 至 +105°C 之间,必要时采取加热措施。

    总结和推荐


    59105 终端法兰传感器是一款高度可靠且多功能的电子元件,具有出色的性能和广泛的应用场景。其独特的特点和优势使其成为许多工业应用的理想选择。建议在需要高可靠性和灵活应用的场景下使用此产品,以实现最优的性能表现。
    总之,59105 终端法兰传感器是一款值得推荐的产品,适用于各种复杂和多变的工业环境。

59105-1-T-00-0参数

参数
最小工作供电电压 -
输出类型 SPST-NO
最大工作供电电压 200V
典型带宽 -
轴类型 -
感应范围 -
最大供电电流 350mA,500mA
最大输出电流 -
分辨率 -
长*宽*高 28.57mm*19.05mm*6.35mm
应用等级 工业级
零件状态 在售
包装方式 散装

59105-1-T-00-0厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

59105-1-T-00-0数据手册

厂牌 PDF简要描述 下载
LITTELFUSE 霍尔传感器 LITTELFUSE 59105-1-T-00-0 59105-1-T-00-0数据手册

59105-1-T-00-0封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 8.316 ¥ 70.2702
10+ $ 6.9763 ¥ 58.3831
25+ $ 6.5965 ¥ 55.2046
100+ $ 6.0542 ¥ 50.6657
300+ $ 5.6517 ¥ 47.2974
500+ $ 5.4727 ¥ 45.7994
1000+ $ 5.238 ¥ 43.8354
库存: 472
起订量: 1 增量: 1
