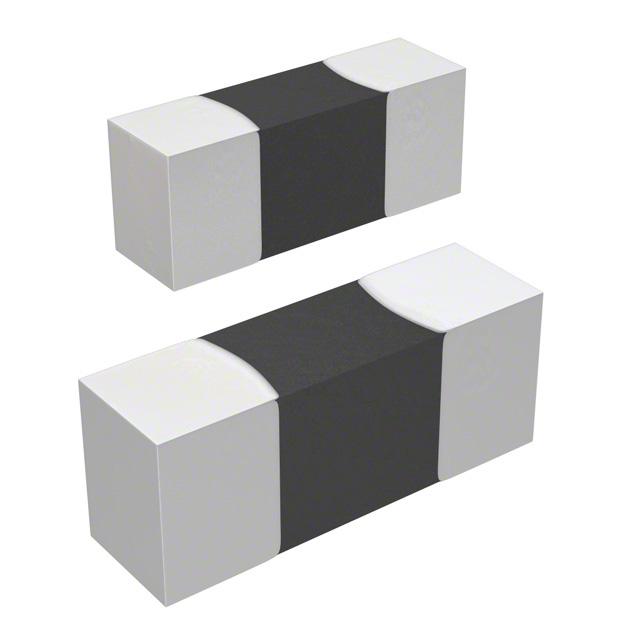

V0603MHS12NH

产品分类: 压敏电阻
厂牌: LITTELFUSE
产品描述: 1 18V 14V 15mJ 12pF@1MHz 0603 贴片安装 1.6mm*800μm*900μm
供应商型号: V0603MHS12NH
供应商: 国内现货
标准整包数: 1000
LITTELFUSE 压敏电阻 V0603MHS12NH

V0603MHS12NH概述


    产品简介


    金属氧化物压敏电阻 (MOV):表面贴装多层压敏电阻 (MLVs)
    Littelfuse的MHS系列是一款非常低电容的多层高速瞬态电压抑制设备,适用于0402和0603尺寸的表面贴装芯片。MHS系列主要用于高速数据线和其他高频应用中的ESD(静电放电)和EFT(电磁瞬变脉冲)保护。由于其低电容特性,MHS系列特别适合于模拟或数字电路中,不会对所期望的信号或数据产生衰减或失真。

    技术参数


    | 参数 | 值 |

    | 封装尺寸 | 0402 和 0603 |
    | 最大直流电压(V) | V0402/0603MHS03 ≤ 42V |
    V0402/0603MHS12 ≤ 18V |
    V0402/0603MHS22 ≤ 9V |
    | 操作温度范围 | -55°C 至 +125°C |
    | 存储温度范围 | -55°C 至 +150°C |
    | 最大钳位电压(Vc) | V0402MHS03: <300V |
    V0603MHS03: <300V |
    | 典型泄漏电流(μA) | V0402MHS03: 0.5μA |
    | 典型电容(pF) | V0402MHS03: 2pF |
    | 典型电感(nH) | V0402MHS03: <1.0 |

    产品特点和优势


    - 低电容特性:MHS系列非常适合需要保持信号完整性的高密度电路板,不会导致信号失真。
    - 符合RoHS标准:环保材料,满足现代电子产品要求。
    - 高可靠性:具有良好的ESD(IEC 61000-4-2,Level 4)和EFT(IEC 61000-4-4,Level 4)评级。
    - 宽工作温度范围:-55°C 至 +125°C,适用于各种极端环境条件。

    应用案例和使用建议


    应用场景
    - 数据通信:用于数据输入输出端口(如USB、视频及音频接口)。
    - 移动通信:保护移动设备中的敏感组件。
    - 医疗设备:应用于工业仪器和医疗设备,提供可靠的ESD保护。
    使用建议
    - PCB设计:确保电路板设计时合理布局,避免金属路径过于接近器件,以减少寄生电感影响。
    - 焊接工艺:推荐使用无铅焊接工艺,并严格控制焊接过程中的热梯度,以减少热冲击的影响。

    兼容性和支持


    - 兼容性:MHS系列与其他现代表面贴装工艺兼容,支持回流焊和波峰焊。
    - 支持:Littelfuse提供镍屏障终端(Ni/Sn)封装选项,确保最佳无铅焊接性能。

    常见问题与解决方案


    - 问题1:焊接过程中出现热冲击。
    - 解决办法:严格控制焊接过程中的温度梯度,建议采用2°C/s的理想梯度,预热到峰值温度的100°C左右。

    - 问题2:电容值不满足需求。
    - 解决办法:联系Littelfuse销售代表,定制特定电容值的产品。

    总结和推荐


    总体而言,MHS系列多层高速瞬态电压抑制器具有低电容、高可靠性等特点,在数据通信、移动通信等领域有着广泛的应用前景。对于需要高性能ESD保护的设备制造商来说,MHS系列是理想的选择。建议在设计高密度电路板时优先考虑该产品。

V0603MHS12NH参数

参数
压敏电压 -
不同频率时的电容 12pF@1MHz
能量 15mJ
电路数 1
浪涌电流 -
最大交流电压 14V
最小压敏电压 -
最大压敏电压 -
最大直流电压 18V
长*宽*高 1.6mm*800μm*900μm
通用封装 0603
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

V0603MHS12NH厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

V0603MHS12NH数据手册

厂牌 PDF简要描述 下载
LITTELFUSE 压敏电阻 LITTELFUSE V0603MHS12NH V0603MHS12NH数据手册

V0603MHS12NH封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ ¥ 1.08
2000+ ¥ 1.044
4000+ ¥ 1.026
8000+ ¥ 1.017
库存: 10000
起订量: 1000 增量: 1000
交货地:
最小起订量为:1000
合计: ¥ 1080
