首页  >  产品百科  >  ORM230A17

ORM230A17

产品分类: 其他工具
厂牌: LITTELFUSE
产品描述:
供应商型号: ZT-ORM230A17
供应商: 海外现货
标准整包数: 1
LITTELFUSE 其他工具 ORM230A17

ORM230A17概述

    ORM系列时间延迟继电器技术手册



    产品简介

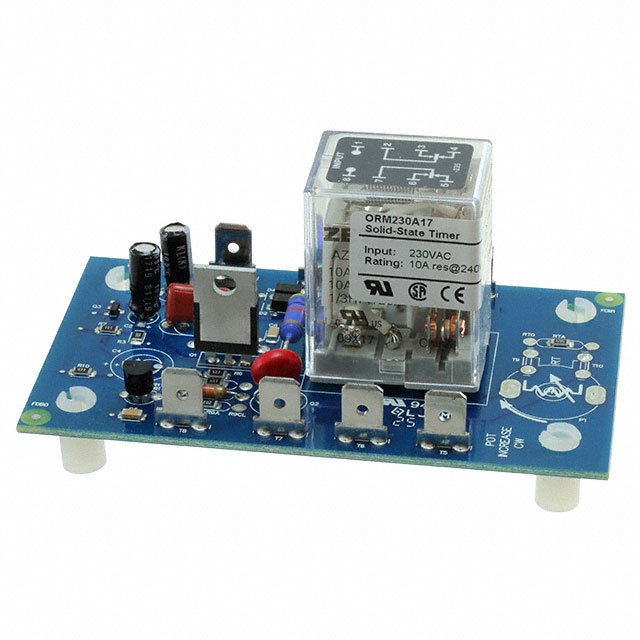

    ORM系列时间延迟继电器专为降低OEM应用成本而设计,采用开放式PCB板结构。该系列继电器配备了10A、双极断点(DPDT)隔离输出接触器,所有连接均采用0.25英寸(6.35毫米)公快速连接端子。延迟时间可选固定、旋钮调节或外部调整,范围从0.05秒到300秒。ORM系列特别适用于“通电延时”(delay-on-make)操作模式,在接通电源后开始计时,延时期间输出保持断开状态,延时结束后输出接通并持续至电压断开为止。重新上电即可重置时间和输出。


    技术参数



    - 延迟时间范围:0.05秒至300秒
    - 重复精度:±2%或20毫秒,以较大者为准
    - 回收时间:定时后≤16毫秒;延时期间0.1%的最大延迟时间或75毫秒,以较大者为准
    - 输入电压:24V直流/交流;110至230V交流/直流
    - 电压容差:24V直流/交流:-15%~+20%
    110至230V交流/直流:-20%~+10%
    - 电源消耗:2.25瓦特
    - 输出形式:电磁继电器,双极断点(DPDT),隔离,额定电流10A电阻负载@120/240V交流和28V直流;1/3马力@120/240V交流
    - 寿命:机械1x10^7次;电气1x10^6次
    - 反向极性保护:直流单元
    - 隔离电压:≥1500V RMS输入到输出
    - 机械安装:表面安装,四个M3.5x0.6螺丝固定
    - 尺寸:高53.8毫米(2.12英寸);宽93.7毫米(3.69英寸);深47.8毫米(1.88英寸)
    - 重量:约2.7盎司(77克)
    - 工作/存储温度:-20℃至65℃/-30℃至85℃


    产品特点和优势



    - 模拟电路设计:确保更高的重复精度±2%或20毫秒,提供稳定可靠的控制性能。
    - 隔离10A DPDT输出接触器:支持交流或直流电压下的负载控制,增强了安全性与适用性。
    - 开放式PCB板结构:显著降低了制造成本,特别适合于批量生产。
    - 多样化的配件:提供可面板安装的电位计、便于远程调节的旋钮、多种型号的快速连接终端及适配器,满足不同应用需求。


    应用案例和使用建议



    ORM系列时间延迟继电器广泛应用于各种工业控制领域,如自动化生产线、机械设备、医疗设备和安全系统等。例如,在自动化生产线中,它可以用于控制输送带启动的时间延迟,从而保证物料平稳有序地进入下一道工序。对于需要精准控制的应用场景,建议优先考虑具有外部调整功能的产品型号,以便于在现场进行精确的时间校准。同时,为了提升系统的可靠性,还应注意定期检查各连接端子的状态,确保其处于良好工作状态。


    兼容性和支持



    ORM系列与多种标准电气接口兼容,如0.25英寸(6.35毫米)的公快速连接端子。如果您没有找到所需部件,可以联系销售部门定制产品。此外,制造商还提供了技术支持和服务,帮助用户解决安装和使用过程中可能遇到的问题。


    常见问题与解决方案



    1. 如何调整时间延迟?
    - 可通过旋转面板上的旋钮或使用外部电位计进行手动调节。
    2. 输出接通时间不准确怎么办?
    - 检查输入电压是否在规定范围内,确认没有其他干扰源影响继电器正常工作。
    3. 安装时发现螺丝孔位置不对齐?
    - 请确认所使用的螺丝规格符合要求,并参照安装指南正确安装。
    4. 在低温环境下继电器无法正常工作?
    - 确保环境温度不低于-20℃,避免因过低温度导致设备故障。
    5. 遇到无法重置继电器的情况?
    - 断开电源后再重新连接,如果仍然无法复位,则需要检查线路连接是否有误。


    总结和推荐



    综上所述,ORM系列时间延迟继电器以其卓越的技术指标、广泛的适用性和良好的市场口碑成为众多用户的首选。无论是从成本效益还是功能多样性方面考量,都极具竞争力。强烈推荐在需要精确控制延时启动的应用场合中选用此款继电器,相信它将为您的项目带来意想不到的效果。

ORM230A17参数

参数
安装方式 底座安装
零件状态 在售
包装方式 散装

ORM230A17厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

ORM230A17数据手册

厂牌 PDF简要描述 下载
LITTELFUSE 其他工具 LITTELFUSE ORM230A17 ORM230A17数据手册

ORM230A17封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 94.5332 ¥ 792.1879
库存: 0
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 0
直接购买
加入购物车
