59030-020

产品分类: 磁簧开关
厂牌: LITTELFUSE
产品描述:
供应商型号: F8013-ND
供应商: Digi-Key
标准整包数: 1
LITTELFUSE 磁簧开关 59030-020

59030-020概述


    产品简介

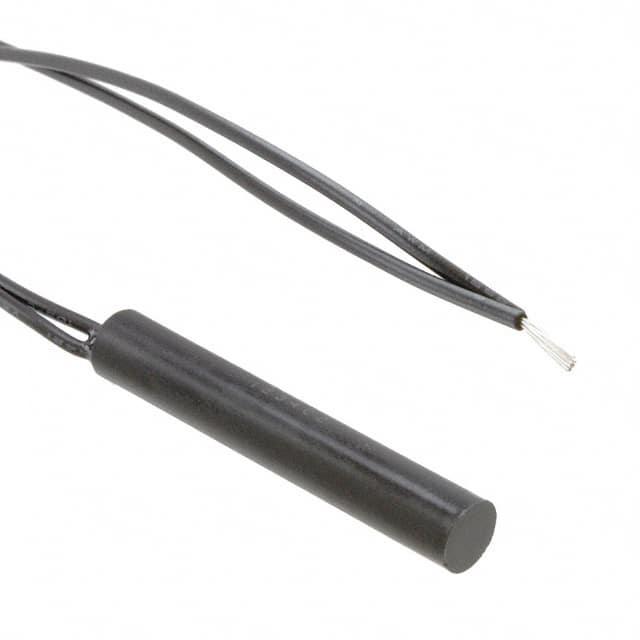

    产品名称: 59030微型点火式簧片传感器 + 57030操作器
    产品类型: 簧片传感器是一种小型圆柱形磁性接近开关,尺寸为38.1mm x 6.22mm(1.50英寸 x 0.245英寸),具有常开、常闭和转换三种触点类型。它能够在高达265Vac/300Vdc的情况下切换10VA负载。这款传感器特别适用于需要高湿度和受污染环境的应用。
    主要功能:
    - 具备高电压切换能力
    - 通过非铁材料(如木材、塑料或铝)操作
    - 可定制灵敏度选项
    - 可选择电缆长度和连接器类型
    应用领域:
    - 位置和限位传感
    - 安全系统
    - 液位传感
    - 直线执行器

    技术参数


    | 参数 | 规格 |

    | 尺寸 | 长38.10mm x 直径6.22mm |
    | 电缆长度 | ± 10.00mm (0.393英寸) |
    | 开关类型 | 常开、常闭、转换 |
    | 触点额定值 | 10VA,最大额定电压:265Vac/300Vdc |
    | 电流 | 最大电流:0.5Adc, 0.35Aac |
    | 绝缘电阻 | Ω - max:0.2 |
    | 电容 | pF - typ:0.3 |
    | 操作时间 | 6ms - max |
    | 释放时间 | 6ms - max |
    | 冲击耐久性 | 100G - max |
    | 振动耐久性 | 30G - max |
    | 温度范围 | -40°C to +105°C |

    产品特点和优势


    特点:
    - 采用两部分磁性操作的接近开关
    - 密封触点
    - 可透过非铁材料操作
    - 定制灵敏度选项
    - 选择不同长度的电缆和连接器
    优势:
    - 在高湿度和受污染环境中表现出色
    - 无接触设计,比按钮或杠杆机械开关更美观
    - 在电池供电的应用中更加节能
    - 触点在微控制器逻辑负载下可以承受数百万次的操作循环

    应用案例和使用建议


    应用场景:
    - 用于位置检测,例如工业设备上的传感器
    - 在安全系统中检测物体的存在或位置
    - 液位测量,例如储罐中的液位控制
    使用建议:
    - 在高温和高湿度环境下使用时,请确保外壳密封良好
    - 在安装传感器时要避免强磁场干扰
    - 根据具体应用需求选择合适的电缆长度和连接器类型

    兼容性和支持


    兼容性:
    - 本产品与57030操作器配套使用效果最佳
    - 支持标准的JST连接器类型XHP 2.5mm间距
    支持信息:
    - 如需特殊定制,请联系Littelfuse获取支持
    - 客户可以联系厂商获取更多关于电气特性和使用寿命的信息

    常见问题与解决方案


    常见问题:
    1. 接触故障: 传感器可能无法正常切换。
    - 解决方案:检查连接器是否牢固,并确保电缆没有损坏。
    2. 触点电阻过高: 传感器工作不稳定。
    - 解决方案:检查传感器和操作器之间的距离是否符合要求,并确保电路没有过载。
    3. 频繁故障: 触点寿命较短。
    - 解决方案:在设计电路时考虑加入保护措施,如使用抑制二极管来吸收瞬态电压。

    总结和推荐


    总结:
    59030微型点火式簧片传感器是一款高性能的磁性接近开关,适用于各种严苛环境下的应用。其独特的优点包括密封触点、定制灵敏度选项和较长的触点寿命。这款传感器特别适合位置和限位传感、安全系统以及液位传感等应用。
    推荐:
    强烈推荐使用此款传感器,尤其是在需要无接触操作且可靠性高的场合。如果您对特定应用的需求有疑问,建议先进行详细评估并联系厂商获取技术支持。

59030-020参数

参数
最大交流触点电压 -
功率额定值 -
开关电流 -
电压额定值 -
承载电流 -
最大进位电流 -
触点电容 -
开关配置 -
长*宽*高 38.1mm(长度)
安装方式 导线安装
应用等级 工业级
零件状态 停产
包装方式 盒装

59030-020厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

59030-020数据手册

厂牌 PDF简要描述 下载
LITTELFUSE 磁簧开关 LITTELFUSE 59030-020 59030-020数据手册

59030-020封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 4.6116 ¥ 38.968
10+ $ 3.7411 ¥ 31.6125
25+ $ 3.3109 ¥ 27.7085
100+ $ 2.9089 ¥ 24.3437
300+ $ 2.6198 ¥ 21.9244
库存: 480
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 38.96
直接购买
加入购物车
