V151HA40

产品分类: 压敏电阻
厂牌: LITTELFUSE
产品描述: 240V 40KA 1 216V 264V 200V 150V 300J 8nF@1MHz 支架安装,螺纹安装 9.3mm(高度)
供应商型号: TS-V151HA40
供应商: 海外现货
标准整包数: 1

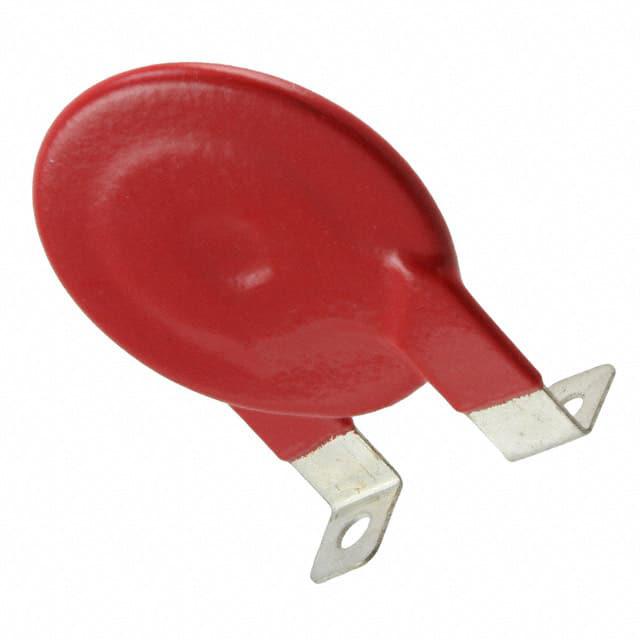

LITTELFUSE 压敏电阻 V151HA40

V151HA40概述

    # 金属氧化物压敏电阻 (MOV):HA系列

    产品简介


    基本介绍
    HA系列金属氧化物压敏电阻(MOV)是工业级高能量终端压敏电阻,适用于户外和建筑物服务入口环境(如配电盘)中的次级浪涌保护。此外,它们还用于石油钻探、采矿和交通运输领域的电机控制和电源供应装置。
    主要功能
    - 浪涌保护:在极端电压条件下保护电路免受损坏。
    - 高压吸收:具有高能量吸收能力,能够在短时间内承受高达1050焦耳的能量。
    - 高电流承载能力:峰值脉冲电流可达25,000A至40,000A,保证稳定运行。
    应用领域
    - 建筑物户外及配电系统
    - 石油钻探、采矿及交通运输行业的电机控制和电源供应装置
    - 其他需要浪涌保护的应用场景

    技术参数


    电气特性
    - 最大额定电压(AC RMS):110V至750V
    - 连续浪涌能量范围(2ms):160J至1050J
    - 峰值脉冲电流能力(8/20μs波形):25,000A至40,000A
    - 标称电容(f=1MHz):4000pF至11600pF
    - 操作环境温度:-55°C至+85°C
    - 储存温度范围:-55°C至+125°C
    机械特性
    - 尺寸:两种规格可选(32mm和40mm)
    - 引脚类型:可用于螺丝固定或通孔焊接安装
    - 最高隔离电压:2500V(根据MIL-STD 202方法301)

    产品特点和优势


    - 环保材料:无铅、无卤素且符合RoHS标准。
    - 高能吸收能力:能够吸收高达1050焦耳的能量。
    - 高可靠性:采用坚固的端子设计,确保可靠安装。
    - 耐高温:在最高85°C的环境中无需降额运行。
    - 多规格选择:提供不同直径(32mm和40mm)的产品以适应不同的应用需求。

    应用案例和使用建议


    应用案例
    HA系列MOV广泛应用于各种高能量需求的场合,例如工业控制系统、电力设施以及恶劣环境下的电力传输。特别是在石油钻探和采矿行业中,这些设备常常会面临复杂的电力波动和雷击风险,需要可靠的浪涌保护。
    使用建议
    - 在安装过程中应确保MOV正确安装并固定,避免松动导致接触不良。
    - 定期检查MOV的工作状态,特别是长时间暴露在高温环境下时,应进行必要的维护和检测。
    - 为确保最佳性能,建议配合其他过电压保护设备使用,例如保险丝或断路器。

    兼容性和支持


    兼容性
    - HA系列MOV具有良好的兼容性,可以方便地与其他电子元件集成在一起。
    - 通过剪裁后的引脚(型号“HC”),可以轻松实现通过孔板安装或适应焊接引线的需求。
    支持和服务
    Littelfuse公司提供了详细的技术资料和用户支持,确保客户在购买和使用过程中获得最佳体验。用户可以通过官方渠道获取最新的技术文档和样品。

    常见问题与解决方案


    常见问题
    1. MOV能否承受频繁的电压浪涌?
    2. 如何判断MOV是否失效?
    解决方案
    1. MOV不能承受高频次的浪涌冲击。长期频繁的浪涌冲击会导致MOV性能下降甚至损坏。因此,在设计系统时需考虑适当的浪涌保护措施,确保不超过其允许的最大脉冲能量。
    2. 可以通过测量MOV的漏电流来判断其是否失效。如果漏电流显著增加,则说明MOV可能已经老化或损坏。建议定期进行检查,并及时更换。

    总结和推荐


    综合评估
    HA系列MOV凭借其出色的性能和多种规格选择,在工业级浪涌保护领域表现优异。它具备高能量吸收能力和高电流承载能力,特别适合在高能量需求的复杂应用场景中使用。
    推荐
    鉴于HA系列MOV的强大性能和广泛应用前景,我们强烈推荐将其作为高能量需求系统中的关键保护组件。用户应根据具体应用需求选择合适的型号,并遵循正确的安装和维护指南以确保其长期稳定运行。

V151HA40参数

参数
压敏电压 240V
最大直流电压 200V
电路数 1
最大压敏电压 264V
最大交流电压 150V
浪涌电流 40KA
不同频率时的电容 8nF@1MHz
最小压敏电压 216V
能量 300J
长*宽*高 9.3mm(高度)
安装方式 支架安装,螺纹安装
零件状态 在售
包装方式 散装

V151HA40厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

V151HA40数据手册

厂牌 PDF简要描述 下载
LITTELFUSE 压敏电阻 LITTELFUSE V151HA40 V151HA40数据手册

V151HA40封装设计

查看详情并下载
Symbol
Footprint
3D Model
