V14E420PL2T7

产品分类: 压敏电阻
厂牌: LITTELFUSE
产品描述: 680V 6KA 1 748V 560V 420V 160J 300pF@1MHz 通孔安装 7.3mm(宽度)*22.5mm(高度)
供应商型号: ZT-V14E420PL2T7
供应商: 海外现货
标准整包数: 1

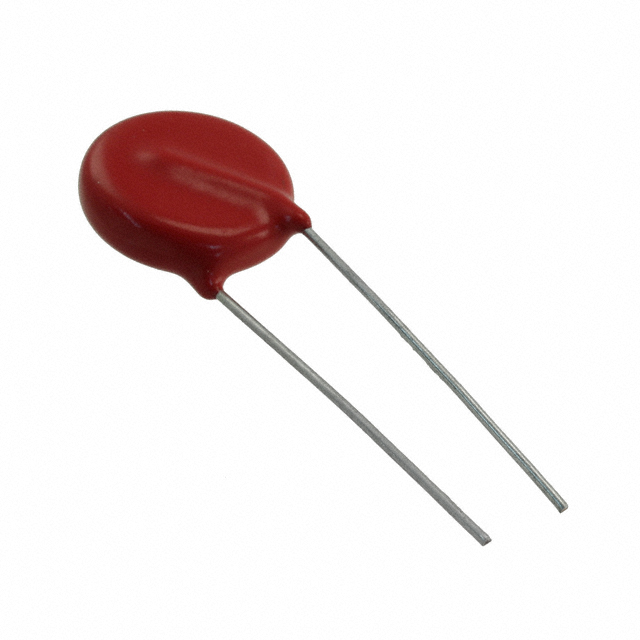

LITTELFUSE 压敏电阻 V14E420PL2T7

V14E420PL2T7概述


    产品简介


    UltraMOV® 金属氧化物压敏电阻 (MOVs) 是专为高脉冲电流额定值和高能量吸收能力的应用而设计的。它们主要用于交流线电压应用,例如电涌保护装置 (SPD)、不间断电源 (UPS)、交流电源插头、交流电源表以及其他需要从诸如雷击、感应负载切换或电容器组切换等源中进行高压瞬态浪涌电流钳位的产品。
    UltraMOV® 压敏电阻 采用径向引脚封装,尺寸分别为 7mm、10mm、14mm 和 20mm,提供了多种引脚形式。这些设备具有环氧封装,适用于最高达 85°C 的环境温度,无需降额处理。此系列采用激光品牌标识,并以散装、子弹夹(折扇式)或带状卷盘包装供应。

    技术参数


    | 参数类别 | 描述 |

    | 封装尺寸 | 7mm, 10mm, 14mm, 20mm |
    | 引脚形式 | 多种引脚空间选项 |
    | 工作环境温度 | 环氧涂层:-55°C 到 +85°C;酚醛涂层:-55°C 到 +125°C |
    | 最大存储温度 | 环氧涂层:-55°C 到 +125°C;酚醛涂层:-55°C 到 +150°C |
    | 钳位电压系数 | 每摄氏度 <0.01% |
    | 绝缘电阻 | ≥1000 MΩ |
    | 冲击测试隔离电压 | 2500 V |

    产品特点和优势


    UltraMOV® 金属氧化物压敏电阻 的主要优势如下:
    - 无铅、无卤素且符合 RoHS 标准
    - 峰值浪涌电流高达 10kA(单个 8 x 20 微秒脉冲)
    - 与常见的交流线路电压兼容(130 VAC 至 625 VAC)
    - 定制电压类型可选
    - 支持高温操作(酚醛涂层可达 125°C)
    - 高重复浪涌耐受能力

    应用案例和使用建议


    UltraMOV® 压敏电阻 广泛应用于多种电子系统,例如:
    - SPD(电涌保护装置)
    - UPS(不间断电源)
    - 交流电源插头
    - 交流电源表
    使用建议:
    - 在安装前,检查设备的额定电压和最大工作温度,确保其符合您的具体应用要求。
    - 安装时应遵循制造商的建议,避免不必要的应力损坏。
    - 定期检查和维护,以确保设备的长期可靠运行。

    兼容性和支持


    UltraMOV® 压敏电阻 可与各种电子设备和其他组件兼容,适用于不同的应用场合。Littelfuse 公司为其产品提供全面的支持和维护服务,确保客户能够获得最佳的用户体验。具体支持信息可以在技术手册和制造商网站上找到。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 设备在高湿度环境下性能下降 | 确保设备在使用过程中保持适当的通风,避免长时间暴露在潮湿环境中。 |
    | 额定电压与实际工作电压不匹配 | 重新选择合适的型号,确保其额定电压与实际工作电压相匹配。 |
    | 温度过高导致设备损坏 | 使用酚醛涂层版本以提高最高工作温度至 125°C,或确保设备安装在良好的散热条件下。 |

    总结和推荐


    UltraMOV® 金属氧化物压敏电阻 在多个方面表现出色,其高峰值浪涌电流额定值、高能量吸收能力和宽泛的工作温度范围使其成为市场上最具竞争力的产品之一。无论是从技术参数还是实际应用角度,UltraMOV® 压敏电阻 都展示了卓越的性能和可靠性。我们强烈推荐这款产品用于需要高浪涌电流保护的应用中。
    通过以上内容,我们希望您能全面了解 UltraMOV® 金属氧化物压敏电阻 的优势及其在实际应用中的潜力。无论是在工业领域还是消费电子产品中,UltraMOV® 压敏电阻 都能为您提供可靠的电涌保护和电流钳位解决方案。

V14E420PL2T7参数

参数
压敏电压 680V
最大压敏电压 748V
不同频率时的电容 300pF@1MHz
最大直流电压 560V
浪涌电流 6KA
电路数 1
最小压敏电压 -
最大交流电压 420V
能量 160J
长*宽*高 7.3mm(宽度)*22.5mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 卷带包装

V14E420PL2T7厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

V14E420PL2T7数据手册

厂牌 PDF简要描述 下载
LITTELFUSE 压敏电阻 LITTELFUSE V14E420PL2T7 V14E420PL2T7数据手册

V14E420PL2T7封装设计

查看详情并下载
Symbol
Footprint
3D Model
