V20P25AUTOL2A

产品分类: 压敏电阻
厂牌: LITTELFUSE
产品描述: 39V 5KA 1 429V 28V 25V 77J 13.5nF@1MHz 通孔安装
供应商型号: ZT-V20P25AUTOL2A
供应商: 海外现货
标准整包数: 1

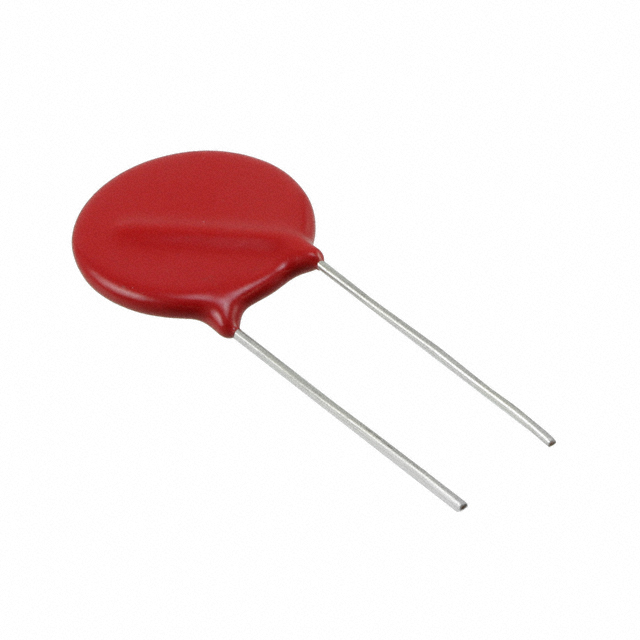

LITTELFUSE 压敏电阻 V20P25AUTOL2A

V20P25AUTOL2A概述

    金属氧化物压敏电阻(MOV)概述

    产品简介


    Littelfuse AUMOV® 系列是一款低电压、高浪涌电流的径向引脚压敏电阻,专为汽车应用中的负载瞬变条件提供电路保护。这些压敏电阻适用于多种电子系统,如车身电子系统、动力总成系统、娱乐信息系统以及汽车控制模块保护等。

    技术参数


    AUMOV® 系列的技术参数如下:
    - 连续工作电压:
    - 交流电压范围:14至625伏
    - 直流电压范围:16至825伏
    - 浪涌电流(单脉冲,8/20μs波形):
    - 最大非重复峰值浪涌电流:400至5000安培
    - 能量吸收能力(2毫秒波形):
    - 最大非重复能量吸收:1.0至140焦耳
    - 工作温度范围:
    - 环境温度范围(环氧涂层):-40°C 至 +85°C
    - 环境温度范围(酚醛涂层和硅酮涂层):-40°C 至 +125°C
    - 存储温度范围(环氧涂层):-40°C 至 +125°C
    - 存储温度范围(酚醛涂层和硅酮涂层):-40°C 至 +150°C
    - 温度系数(指定测试电流下的箝位电压):<0.01%/°C
    - 高压封装:
    - 环氧涂层:2500伏
    - 酚醛涂层:500伏
    - 硅酮涂层:2500伏
    - 温度循环次数:
    - 环氧涂层:5个周期(-40°C 至 +125°C)
    - 酚醛和硅酮涂层:1000个周期(-40°C 至 +125°C)

    产品特点和优势


    - 突破性的设计:提供高浪涌峰值电流额定值,适合低电压应用。
    - 环保材料:酚醛涂层和硅酮涂层均符合严格的AEC-Q200质量标准,且无铅、无卤素、符合RoHS标准。
    - 紧凑设计:减少保护所需的占用空间和体积。
    - 高温适应性:酚醛涂层可承受更高的操作温度,达到125°C。
    - 高能吸收:特别适合汽车负载断开和启动电压瞬变情况。
    - 多种尺寸:提供5种不同直径(5mm、7mm、10mm、14mm 和 20mm)的型号。

    应用案例和使用建议


    - 汽车控制模块保护:AUMOV® 系列特别适用于汽车控制模块的电压瞬变保护。
    - 电机或感性负载瞬变抑制:可以用于抑制由电机或感性负载引起的瞬变电压。
    使用建议:
    - 在选择合适型号时,应注意最大连续电压和箝位电压是否符合实际需求。
    - 安装时确保环境温度不超过规定的工作范围,以避免过热风险。

    兼容性和支持


    - AUMOV® 系列提供了两种涂层选项:酚醛涂层和硅酮涂层,后者具有更高的隔离电压能力,可达2500伏。
    - 有关更多详细信息和样品请求,请联系Littelfuse。

    常见问题与解决方案


    - 问题1:AUMOV® 系列是否适用于超过85°C的环境温度?
    解答:如果环境温度超过85°C,需按规范减少峰值浪涌电流和能量等级。
    - 问题2:如何计算瞬态电流测试波形?
    解答:使用8/20μs电流波形进行瞬态电流测试,其峰值时间约为8μs,半峰值时间为20μs。

    总结和推荐


    Littelfuse AUMOV® 系列金属氧化物压敏电阻凭借其独特的性能和广泛的应用范围,成为了低电压应用中的优秀选择。该系列产品在环保材料、高能量吸收能力和紧凑设计等方面表现出色,尤其适用于汽车领域的应用。对于需要高度可靠电压瞬变保护的应用场合,强烈推荐使用这一系列的压敏电阻。
    本综述涵盖了AUMOV® 系列的主要特点和优势,帮助工程师和技术人员更好地理解和应用这些高性能的产品。

V20P25AUTOL2A参数

参数
压敏电压 39V
能量 77J
最大压敏电压 429V
浪涌电流 5KA
电路数 1
不同频率时的电容 13.5nF@1MHz
最大直流电压 28V
最小压敏电压 -
最大交流电压 25V
安装方式 通孔安装
应用等级 汽车级
零件状态 在售
包装方式 盒装

V20P25AUTOL2A厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

V20P25AUTOL2A数据手册

厂牌 PDF简要描述 下载
LITTELFUSE 压敏电阻 LITTELFUSE V20P25AUTOL2A V20P25AUTOL2A数据手册
