V14P17P

产品分类: 压敏电阻
厂牌: LITTELFUSE
产品描述: 27V 4KA 1 297V 22V 17V 50J 8.7nF@1MHz 通孔安装 5mm(宽度)
供应商型号: ZT-V14P17P
供应商: 海外现货
标准整包数: 1

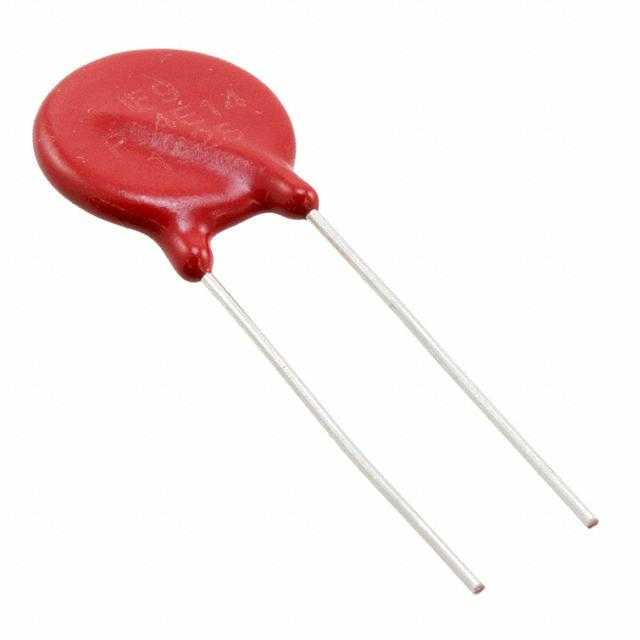

LITTELFUSE 压敏电阻 V14P17P

V14P17P概述

    Littelfuse LV UltraMOV® 系列径向引线式压敏电阻

    产品简介


    Littelfuse 的 LV UltraMOV® 系列压敏电阻是专为直流电压应用设计的理想电路保护解决方案。该系列提供五种不同尺寸的型号(5mm、7mm、10mm、14mm 和 20mm),适用于广泛的电压范围,从交流电压 11V 到 95V,直流电压 14V 到 125V。其最大峰值浪涌电流可达 10kA (8/20μs 脉冲),能有效保护设备免受间接雷击干扰、系统开关瞬态及电源异常快速瞬变引起的高尖峰电流损害。

    技术参数


    - 额定电压
    - AC 额定电压范围:11V 至 95V
    - DC 额定电压范围:14V 至 125V
    - 峰值浪涌电流
    - 非重复性冲击电流,8/20μs 波形:500A 至 10,000A
    - 非重复性能量能力
    - 2ms 波形:0.8J 至 150J
    - 工作温度范围
    - 环境温度范围(环氧涂层):-40°C 至 +85°C
    - 环境温度范围(酚醛涂层):-40°C 至 +125°C
    - 储存温度范围
    - 环境温度范围(环氧涂层):-40°C 至 +125°C
    - 环境温度范围(酚醛涂层):-40°C 至 +150°C
    - 耐压等级
    - 环氧涂层:2500V
    - 酚醛涂层:800V
    - 绝缘电阻
    - 环氧涂层:>1,000 MΩ

    产品特点和优势


    - 突破性的低电压压敏电阻设计:提供高达 10kA 的峰值浪涌电流额定值。
    - 紧凑型设计:减少保护所需的体积和空间。
    - 宽工作电压范围:适用于从 11V 至 125V 的多种电压应用。
    - 无铅、无卤素且符合 RoHS 标准。
    - 高温适应性:酚醛涂层选项可在高达 125°C 的环境下运行。
    - 多种尺寸选择:5mm、7mm、10mm、14mm 和 20mm 尺寸,适用于各种应用场景。

    应用案例和使用建议


    - LED 灯具:保护 LED 灯具免受电源波动影响。
    - 无绳电话:提升无绳电话系统的抗干扰能力。
    - 音频和视频设备:确保音频和视频设备的稳定运行。
    - 手机充电器:保护手机充电器免受电源异常影响。
    - 安全系统:用于安防监控系统的电源保护。
    - 工业控制接触继电器:保护工业控制系统中的关键部件。

    兼容性和支持


    - 认证情况:10mm、14mm 和 20mm 型号具有 UL 认证和 TÜV 认证,符合 800V 隔离电压标准。
    - 技术支持:提供详尽的技术资料和售后支持,以确保产品在客户应用中的最佳性能。

    常见问题与解决方案


    - Q: 产品的工作温度范围是多少?
    - A: 环氧涂层为 -40°C 至 +85°C,酚醛涂层为 -40°C 至 +125°C。
    - Q: 如何处理高环境温度下的应用?
    - A: 高于 85°C 的应用需要降低峰值浪涌电流和能量额定值。
    - Q: 如何正确安装该产品?
    - A: 确保按照制造商的安装指南进行安装,以保证最佳性能和延长使用寿命。

    总结和推荐


    Littelfuse 的 LV UltraMOV® 系列压敏电阻凭借其高效、可靠和广泛的应用范围,在电子设备保护领域展现出卓越的性能。其独特的设计特点使其在市场上具有显著的竞争优势。我们强烈推荐在各类电子设备中使用这一产品,以获得可靠的电路保护解决方案。

V14P17P参数

参数
压敏电压 27V
最小压敏电压 -
最大交流电压 17V
浪涌电流 4KA
不同频率时的电容 8.7nF@1MHz
最大直流电压 22V
最大压敏电压 297V
能量 50J
电路数 1
长*宽*高 5mm(宽度)
安装方式 通孔安装
零件状态 在售

V14P17P厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

V14P17P数据手册

厂牌 PDF简要描述 下载
LITTELFUSE 压敏电阻 LITTELFUSE V14P17P V14P17P数据手册

V14P17P封装设计

查看详情并下载
Symbol
Footprint
3D Model
