KC103G2K

产品分类: 温度传感器
厂牌: LITTELFUSE
产品描述:
供应商型号: 18-KC103G2K-ND
供应商: Digi-Key
标准整包数: 1
LITTELFUSE 温度传感器 KC103G2K

KC103G2K概述

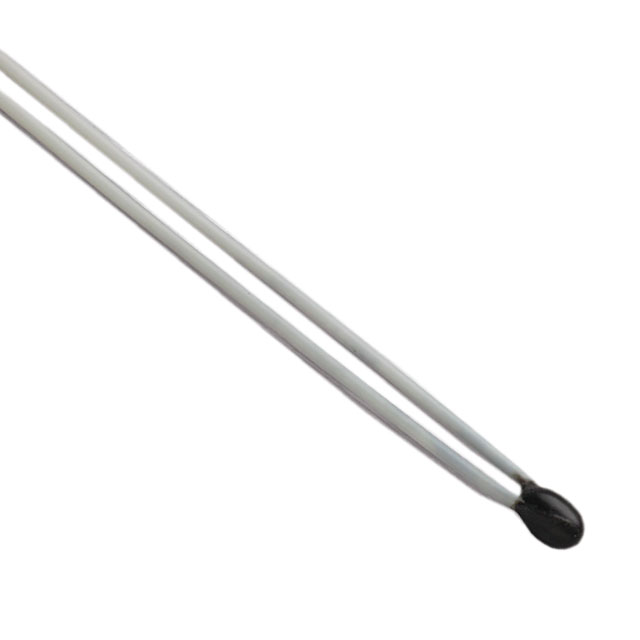

    # Littelfuse KC系列微型环氧涂层热敏电阻技术手册

    产品简介


    Littelfuse的KC系列微型环氧涂层热敏电阻采用了与生产精密可互换设备相同的先进制造技术,确保了长期可靠性的优越性能。这种热敏电阻特别适用于温度测量、温度控制及温度补偿等应用领域。

    技术参数


    KC系列微型环氧涂层热敏电阻的主要技术规格如下:
    - 尺寸:A=0.250英寸(公称),B=0.013英寸(公称),C=0.0095英寸(最大),D=1.5英寸(公差±0.250英寸)
    - 引线材料:28 AWG导线,采用聚四氟乙烯绝缘或聚酰亚胺(Kynar)绝缘
    - 电阻值(@25°C):100Ω、1000Ω、2252Ω、3000Ω、5000Ω、10000Ω、20000Ω、30000Ω、50000Ω、100000Ω
    - 电阻容差(@25°C):±10%、±1%(可根据需求提供)
    - 温度系数(@25°C):-3.3% / °C、-3.86% / °C、-4.4% / °C、-4.04% / °C、-4.68% / °C
    - 贝塔值(K):2941K、3419K、3892K、3575K、4050K、4140K
    - 耗散常数(mW/°C):1
    - 热时间常数(秒):最大10秒(静止空气)、最大1秒(搅拌油)
    - 温度范围:-55°C至+135°C

    产品特点和优势


    KC系列微型环氧涂层热敏电阻具有以下显著特点:
    - 快速热响应:具备快速响应特性,适合要求高灵敏度的应用。
    - 低成本:与同类产品相比,KC系列具有较低的成本。
    - 可靠性高:采用先进的制造工艺,保证了产品的长期稳定性。
    - 小尺寸:体积小巧,便于安装和集成到各种设备中。

    应用案例和使用建议


    KC系列热敏电阻广泛应用于需要精确温度控制的场合,如医疗设备、家电、工业控制系统等。对于需要更精确测量的应用,可以考虑使用较高精度的型号(如±1%容差)。另外,在高振动环境下使用时,建议对引线进行额外加固处理以提高可靠性。

    兼容性和支持


    KC系列热敏电阻具有良好的兼容性,可与其他标准电路组件一起使用。Littelfuse提供详尽的技术文档和支持服务,包括产品选择指南、应用笔记等。如有特殊需求,可以联系制造商定制非标准电阻值、特殊引线材料和长度等。

    常见问题与解决方案


    1. 问题:热时间常数过长
    - 解决方法:确认是否为安装不当或介质搅拌不足引起。优化安装位置并加强搅拌,以缩短热时间常数。

    2. 问题:电阻值变化超出预期
    - 解决方法:检查是否因温度超限或测量仪器误差造成。确保工作温度在规定范围内,并使用正确的测试工具进行校准。

    总结和推荐


    KC系列微型环氧涂层热敏电阻是一款性价比高且应用广泛的温度传感器。其独特的快速热响应、高可靠性及小尺寸等特点使其在多个行业领域得到广泛应用。如果您的项目需要精准且稳定的温度测量,强烈推荐使用KC系列热敏电阻。

KC103G2K参数

参数
温度范围 -
温度阈值 -
精度 -
安装方式 自由悬挂
零件状态 在售
包装方式 散装

KC103G2K厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

KC103G2K数据手册

厂牌 PDF简要描述 下载
LITTELFUSE 温度传感器 LITTELFUSE KC103G2K KC103G2K数据手册

KC103G2K封装设计

查看详情并下载
Symbol
Footprint
3D Model
