V20E385P

产品分类: 压敏电阻
厂牌: LITTELFUSE
产品描述: 620V 10KA 1 558V 682V 505V 385V 300J 700pF@1MHz 通孔安装 28mm(高度)
供应商型号: Q-RBT-V20E385P
供应商: 海外现货
标准整包数: 1

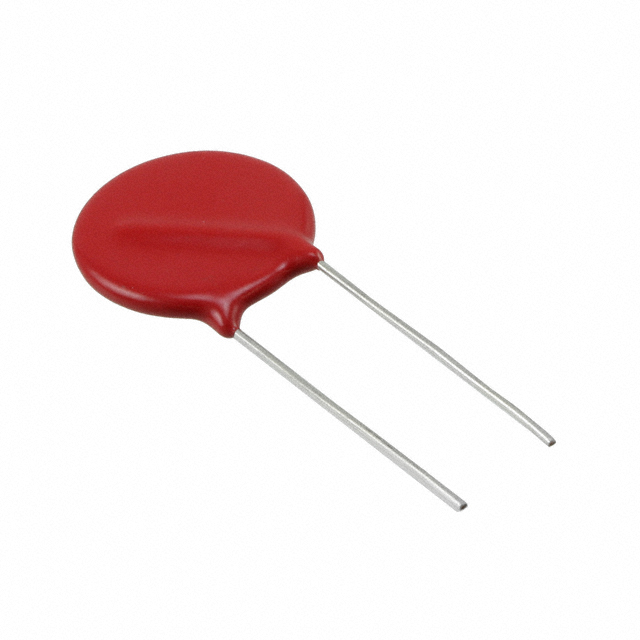

LITTELFUSE 压敏电阻 V20E385P

V20E385P概述

    电子元器件技术手册解析:UltraMOV® 变阻器系列

    1. 产品简介


    UltraMOV® 系列变阻器(Metal-Oxide Varistors, MOVs)是专为高瞬态峰值电流需求和大能量吸收能力而设计的高性能电子元器件。这些变阻器广泛应用于交流线路电压保护,例如用于浪涌保护设备(SPD)、不间断电源系统(UPS)、交流电源插座及计量装置等。它们通过有效限制高瞬态冲击电流(如雷击、电感负载切换或电容组切换)来确保设备的安全运行。
    产品提供径向引脚封装,尺寸包括7mm、10mm、14mm和20mm,且具有多种引脚形式可供选择。UltraMOV® 变阻器符合环保标准,包括无铅、无卤素和RoHS合规性,并支持高达85°C的环境温度,无需降额操作。

    2. 技术参数


    以下为UltraMOV® 系列的技术规格和性能参数摘要:
    | 参数 | 描述 |

    | 标称电压范围(交流) | 130至625 VAC |
    | 最大持续工作电压 | 510至625 VAC |
    | 最高工作温度 | 环氧涂层:85°C;酚醛涂层:125°C |
    | 单脉冲峰值电流(8×20μs波形) | 1.75kA至10kA |
    | 脉冲能量(2ms方波) | 12.5至400 J |
    | 漏电流(最大值) | ≤100 μA |
    | 绝缘电压 | 2500 V |
    | 标准认证 | UL1449、CECC、IEC 61051-1、IEC 60950-1(部分型号) |

    3. 产品特点和优势


    - 高能效设计:单次峰值电流可达10kA(20mm型号),支持超过400焦耳的能量吸收。
    - 适用广泛:标称电压范围覆盖主流交流线电压,适用于多种工业和消费类电子产品。
    - 环境适应性强:可在-55°C至+125°C温度范围内稳定工作,尤其适合高温环境。
    - 可靠性保障:UL和TUV认证,提供可靠的安全性和耐用性。
    - 环保友好:无铅、无卤素,满足RoHS要求,符合绿色生产标准。

    4. 应用案例和使用建议


    UltraMOV® 变阻器可广泛应用于以下领域:
    - 浪涌保护器(SPD)
    - 不间断电源(UPS)
    - 工业和家用电器的过压保护
    - 高频通信设备的瞬态防护
    使用建议:
    - 在高能浪涌环境中,选择较大尺寸的变阻器以提高能量吸收能力。
    - 在恶劣环境中,推荐使用酚醛涂层版本以增强耐热性和抗温度波动能力。
    - 定期检查漏电流,及时更换超过规定阈值的产品。

    5. 兼容性和支持


    UltraMOV® 系列变阻器与其他标准电路板组件兼容性良好,支持径向引脚焊接和自动贴装工艺。制造商提供详尽的技术支持,包括产品选型指导、安装规范及售后服务,同时保证供应方式灵活多样(如散装、纸带式包装)。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 漏电流过高 | 检查安装是否正确,必要时更换设备 |
    | 瞬态保护效果不足 | 提高设备容量或降低触发电压 |
    | 温度波动导致异常触发 | 使用酚醛涂层型号或改善散热设计 |

    7. 总结和推荐


    UltraMOV® 系列变阻器凭借其卓越的性能、广泛的适用性和环保设计,在电力和电子行业中展现出强大的市场竞争力。对于需要高能浪涌保护的应用场景,推荐优先选用该系列产品。其优异的耐高温、高可靠性特性使其成为工业设备的理想选择。
    总体而言,UltraMOV® 系列变阻器是一款技术先进且高度可靠的保护元件,特别适合对安全性要求较高的应用场景。对于希望提升系统安全性和效率的用户,我们强烈推荐使用该产品。

V20E385P参数

参数
压敏电压 620V
不同频率时的电容 700pF@1MHz
电路数 1
最小压敏电压 558V
最大直流电压 505V
能量 300J
最大压敏电压 682V
浪涌电流 10KA
最大交流电压 385V
长*宽*高 28mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 散装

V20E385P厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

V20E385P数据手册

厂牌 PDF简要描述 下载
LITTELFUSE 压敏电阻 LITTELFUSE V20E385P V20E385P数据手册

V20E385P封装设计

查看详情并下载
Symbol
Footprint
3D Model
