V18MLA1206H

产品分类: 压敏电阻
厂牌: LITTELFUSE
产品描述: 25V 150A 1 22V 28V 18V 14V 400mJ 1.27nF@1MHz 1206 贴片安装 3.2mm*1.6mm*1.8mm
供应商型号: 1057227
供应商: element14
标准整包数: 1

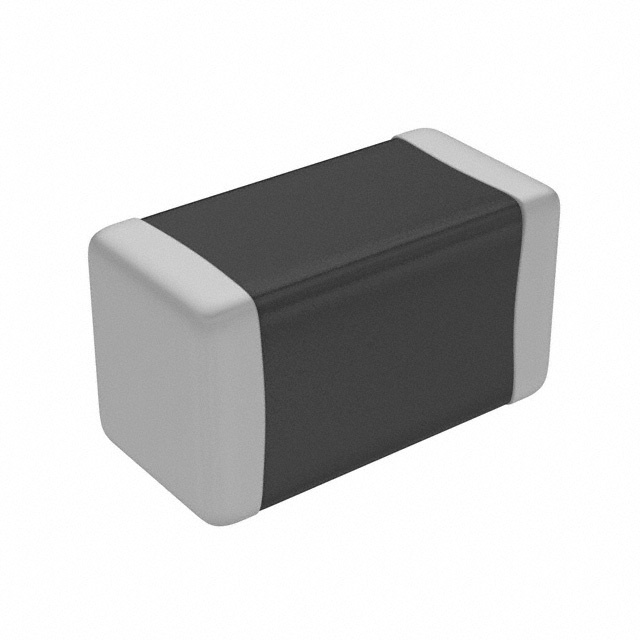

LITTELFUSE 压敏电阻 V18MLA1206H

V18MLA1206H概述

    MLA系列金属氧化物压敏电阻(MOVs)技术手册

    1. 产品简介


    MLA系列是Littelfuse公司推出的瞬态电压浪涌抑制器件,采用多层陶瓷制造技术。这些组件主要用于电路板级别的感应开关抑制及其他瞬态事件(如电磁干扰EMC),如电快速瞬变脉冲群(EFT)和浪涌电压。此外,MLA系列适用于多种应用场合,包括电源、控制和信号线路保护。

    2. 技术参数


    - 封装类型:无引脚0402、0603、0805、1206和1210芯片尺寸
    - 工作温度范围:-55°C至+125°C
    - 连续直流工作电压:3.5V至120V
    - 最大非重复脉冲电流(8/20μs波形):4A至500A
    - 最大非重复脉冲能量(10/1000μs波形):0.02J至2.5J
    - 典型电容(f=1MHz):10pF至5500pF
    - 防静电等级:符合IEC 61000-4-2标准,最高可达15kV(空气放电)和8kV(接触放电)

    3. 产品特点和优势


    - 环保合规:无卤素且符合RoHS标准
    - 宽广的工作电压范围:适用于5.5V到120V
    - 优越的热稳定性和可靠性:可以在广泛的温度范围内可靠工作
    - 低电容设计:减少对敏感电路的影响
    - 优异的峰值脉冲处理能力:可承受高达500A的电流脉冲

    4. 应用案例和使用建议


    - 应用实例:用于电快速瞬变脉冲群保护、感应开关抑制等
    - 使用建议:确保正确的焊接过程以避免热应力;在恶劣环境条件下使用时,考虑额外的保护措施

    5. 兼容性和支持


    - 兼容性:与现代回流焊接和波峰焊接工艺兼容
    - 支持和服务:Littelfuse提供详细的焊接指南和技术支持

    6. 常见问题与解决方案


    - 问题:焊接过程中产生热应力
    - 解决方案:在焊接过程中加入预热阶段,严格控制焊接峰值温度

    7. 总结和推荐


    MLA系列金属氧化物压敏电阻凭借其高可靠性、宽泛的工作温度范围和优良的瞬态抑制性能,在多种应用场景中表现出色。无论是作为电源线路的保护器件还是电路板级别的防护,MLA系列都是优秀的选择。因此,我们强烈推荐使用这一系列产品。
    以上是对Littelfuse MLA系列金属氧化物压敏电阻(MOVs)的技术手册的详细解读,涵盖了产品概述、关键参数、特性优势、应用实例及注意事项等内容。

V18MLA1206H参数

参数
压敏电压 25V
最大直流电压 18V
不同频率时的电容 1.27nF@1MHz
能量 400mJ
浪涌电流 150A
最大交流电压 14V
电路数 1
最大压敏电压 28V
最小压敏电压 22V
长*宽*高 3.2mm*1.6mm*1.8mm
通用封装 1206
安装方式 贴片安装
零件状态 停产
包装方式 卷带包装

V18MLA1206H厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

V18MLA1206H数据手册

厂牌 PDF简要描述 下载
LITTELFUSE 压敏电阻 LITTELFUSE V18MLA1206H V18MLA1206H数据手册

V18MLA1206H封装设计

查看详情并下载
Symbol
Footprint
3D Model
