V120ZA6P

产品分类: 压敏电阻
厂牌: LITTELFUSE
产品描述: 120V 4.5KA 1 108V 132V 102V 75V 22J 2.45nF@1MHz 通孔安装 5mm(高度)
供应商型号: 1057141
供应商: 海外现货
标准整包数: 1

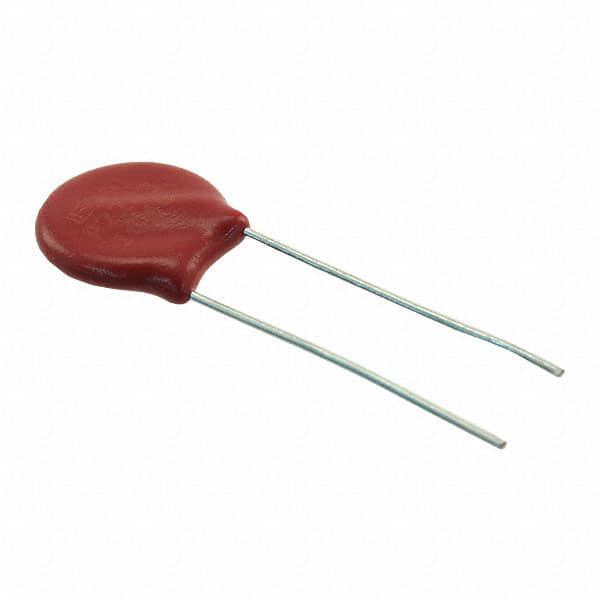

LITTELFUSE 压敏电阻 V120ZA6P

V120ZA6P概述

    ZA 系列径向引线压敏电阻技术手册

    产品简介


    ZA 系列径向引线压敏电阻(MOV)是用于低电压和中等电压电路和系统的瞬态电压浪涌保护装置。这些装置通常应用于电机控制、电信、电磁阀和电源电路,旨在保护电路板组件并保持数据完整性。ZA 系列压敏电阻采用径向引线封装,适用于硬连线或印刷电路板设计,提供了多种型号尺寸(5mm、7mm、10mm、14mm 和 20mm),具有宽泛的直流电压范围(5.5V 到 615V)。

    技术参数


    ZA 系列压敏电阻的技术规格如下:
    - 连续额定值:
    - 交流电压范围(VRMS):4V 至 460V
    - 直流电压范围(VDC):5.5V 至 615V
    - 峰值脉冲电流(ITM):50A 至 6500A(对于 8/20µs 电流波形)
    - 单次脉冲能量范围(WTM):0.1J 至 52J(对于 10/1000µs 电流波形)
    - 工作环境:
    - 操作温度范围(TA):-55°C 至 +85°C
    - 存储温度范围(TSTG):-55°C 至 +125°C
    - 高温下的额定功率(对于特定电流测试条件):<0.01%/°C
    - 认证与标准:
    - UL1449、CECC、IEC 61051-1、IEC 61051-2、IEC 60950-1 (Annex Q)


    产品特点和优势


    ZA 系列压敏电阻具有以下独特功能和优势:
    - 环保合规:无铅、无卤素、符合RoHS标准
    - 宽操作电压范围:在4V到460V的交流电压范围内稳定运行
    - 高可靠性:高达85°C的环境温度下无需降额处理
    - 多种尺寸选择:提供5mm、7mm、10mm、14mm 和 20mm 五种尺寸
    - 多封装选项:标准引脚形式,可选择卷带包装或散装

    应用案例和使用建议


    ZA 系列压敏电阻广泛应用于电机控制、电信、电磁阀和电源电路等场景。例如,在电机控制中,ZA 系列可以有效保护电路免受浪涌冲击,从而延长设备寿命。为了确保最佳效果,建议:
    - 在选择具体型号时,需根据具体应用需求及电路参数确定合适的工作电压和能量吸收能力。
    - 考虑到频繁出现的瞬态过电压事件,确保所选型号能够承受足够高的能量冲击。
    - 在安装过程中,考虑导线布置以减少干扰,提高保护效果。

    兼容性和支持


    ZA 系列压敏电阻可以与其他常见的电子元件配合使用,适用于各种类型的电路。制造商提供了详尽的技术支持文档和样品,用户可以在官方网站上找到相关资料。

    常见问题与解决方案


    根据技术手册中的信息,以下是用户可能遇到的一些常见问题及其解决方案:
    - 问题1:如何正确选择适合的压敏电阻型号?
    - 解决方案:根据应用电路的具体要求,如工作电压范围和预期的能量吸收量来选择合适的型号。查阅手册中的表格,对比不同型号的规格参数,确保选型准确。

    - 问题2:在高温环境下,如何保证压敏电阻正常工作?
    - 解决方案:确认产品能够在规定的最高环境温度范围内可靠运行。ZA系列压敏电阻可在85°C环境温度下不降额使用,确保在高温条件下仍能发挥保护作用。

    - 问题3:如何检测压敏电阻是否已失效?
    - 解决方案:使用万用表测量电阻值或使用专用仪器进行测试。若发现电阻值明显偏离正常范围,则可能表示压敏电阻已损坏,需及时更换。

    总结和推荐


    综上所述,ZA 系列径向引线压敏电阻凭借其广泛的适用性、可靠的性能和环保的设计,在多个领域内表现出色。这些产品不仅符合环保标准,还具备出色的耐温能力和多种尺寸选择,使其成为保护电路的理想选择。因此,强烈推荐在各类电路保护应用场景中使用ZA系列压敏电阻。

V120ZA6P参数

参数
压敏电压 120V
不同频率时的电容 2.45nF@1MHz
最大直流电压 102V
能量 22J
最小压敏电压 108V
最大压敏电压 132V
电路数 1
最大交流电压 75V
浪涌电流 4.5KA
长*宽*高 5mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 散装

V120ZA6P厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

V120ZA6P数据手册

厂牌 PDF简要描述 下载
LITTELFUSE 压敏电阻 LITTELFUSE V120ZA6P V120ZA6P数据手册

V120ZA6P封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 3.1107
10+ ¥ 2.7902
50+ ¥ 2.3566
100+ ¥ 2.3566
200+ ¥ 2.1115
700+ ¥ 2.1115
库存: 1330
起订量: 18 增量: 0
交货地:
最小起订量为:10
合计: ¥ 27.9
