Q6016LH1LEDTP

产品分类: 晶闸管/可控硅
厂牌: LITTELFUSE
产品描述: 100mA 15A 167A,200A 600V 2V ITO-220AB 通孔安装
供应商型号: 3997142
供应商: 海外现货
标准整包数: 1
LITTELFUSE 晶闸管/可控硅 Q6016LH1LEDTP

Q6016LH1LEDTP概述

    # Littelfuse Qxx15xx & Qxx16xHx 系列晶闸管:高性能双向固态开关

    产品简介


    Littelfuse Qxx15xx & Qxx16xHx 系列晶闸管是一种高性能的双向固态开关,适用于交流电切换和相位控制应用,例如电机速度控制、温度调制控制、照明控制及静态开关继电器。标准类型的器件通常在第I象限和第III象限运行,受交流线路触发;而交替型的晶闸管组件则可以在第I象限或第III象限内通过同相信号运行,并且仅在第II或第III象限内需要单极负栅极脉冲。这些晶闸管特别适合那些需要高dv/dt能力的应用场合。

    技术参数


    以下是Qxx15xx和Qxx16xHx系列晶闸管的主要技术规格:
    - 额定电流:15A(标准类型)或16A(交替型)
    - 额定电压:400V, 600V, 800V 或 1000V
    - 最大瞬态峰值电流:200A
    - 最高工作结温:125°C
    - 存储温度范围:-40°C 至 150°C
    - 绝对最大值:
    - 交流电压:1000V
    - 非重复浪涌峰值电流:200A
    - 门极触发电流:4A

    产品特点和优势


    - 符合RoHS标准:确保无铅,环保。
    - 玻璃封装:具有出色的抗热稳定性。
    - 电压能力:高达1000V,满足多种应用需求。
    - 瞬态浪涌承受能力:高达200A,确保长时间稳定运行。
    - 隔离等级:隔离式封装提供2500VRMS隔离电压,便于散热管理。
    - 固态设计:避免了机械接触,减少磨损和电压瞬变。
    - 限制RFI生成:根据激活点的不同,在正弦波上可限制RFI生成。
    - 低功耗:每次半周期只需要小的门激活脉冲。

    应用案例和使用建议


    典型应用
    - 加热控制:用于家用和商用加热系统。
    - 照明控制:可用于灯光调节和调光器。
    - 电机控制:用于电动工具、草坪护理设备等。
    - 白色家电:应用于洗衣机、冰箱等家电。
    使用建议
    为了确保晶闸管的最佳性能,应选择适当的安装位置以利于散热。在高功率应用中,建议采用金属基板或散热片以提高散热效果。另外,正确焊接和引脚成型也是保护器件免受损坏的重要步骤。

    兼容性和支持


    - 认证机构批准:适用于E71639等机构批准。
    - 其他兼容性:与常见的工业标准电路板和连接器兼容。

    常见问题与解决方案


    - Q:如何判断门极触发电流是否正确?
    - A:可以通过观察晶闸管的门极电流波形来确认,确保它在规定的范围内。可以参考手册中的电气特性表进行验证。

    - Q:如果在高温环境下使用时出现不稳定现象,该如何处理?
    - A:确保安装位置远离热源,必要时增加散热装置。建议将结温控制在安全范围内,如手册中所示的最大工作温度。

    总结和推荐


    Littelfuse Qxx15xx & Qxx16xHx 系列晶闸管凭借其高可靠性、优异的性能和广泛的适用性,在多个应用领域表现出色。无论是对于要求严格的工业控制系统还是日常家用电器,这款晶闸管都能提供卓越的性能和稳定性。因此,我们强烈推荐使用这款产品,尤其是在需要高效能交流电切换和相位控制的应用场合。

Q6016LH1LEDTP参数

参数
最大栅极触发电流 100mA
断态最大重复峰值漏电流 -
最大栅极峰值反向电压 -
RMS通态电流 15A
断态电压 600V
通态非重复峰值电流 167A,200A
SCR类型 -
平均通态电流 -
开启状态电压 -
最大栅极触发电压 2V

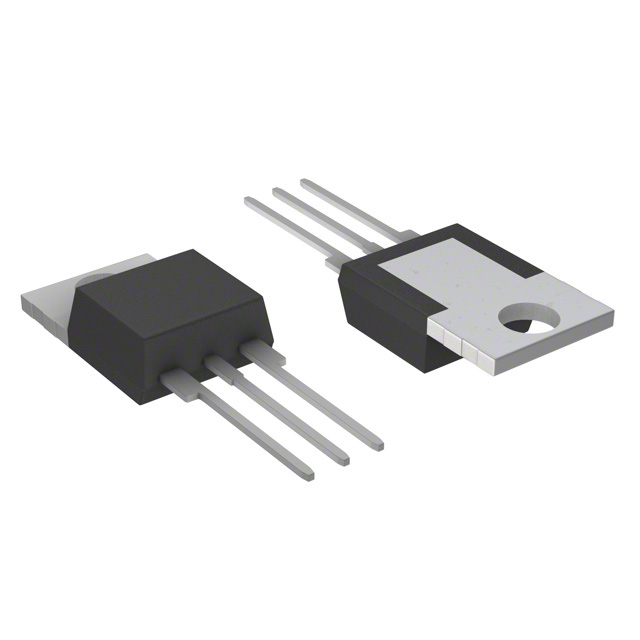

通用封装 ITO-220AB
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 管装

Q6016LH1LEDTP厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

Q6016LH1LEDTP数据手册

厂牌 PDF简要描述 下载
LITTELFUSE 晶闸管/可控硅 LITTELFUSE Q6016LH1LEDTP Q6016LH1LEDTP数据手册

Q6016LH1LEDTP封装设计

查看详情并下载
Symbol
Footprint
3D Model
