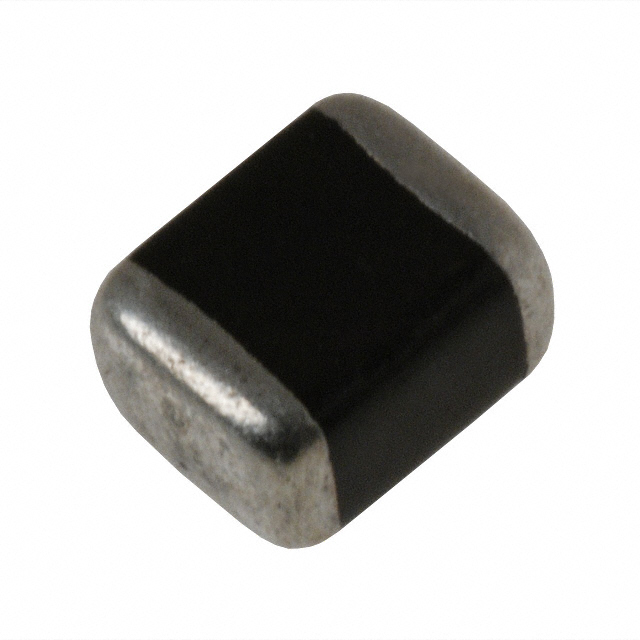

V85MLA1210NT

产品分类: 压敏电阻
厂牌: LITTELFUSE
产品描述: 105V 250A 1 95V 115V 85V 67V 2.5J 160pF@1MHz 1210 贴片安装 3.2mm(长度)*2.87mm(高度)
供应商型号: 18-V85MLA1210NTDKR-ND
供应商: Digi-Key
标准整包数: 1
LITTELFUSE 压敏电阻 V85MLA1210NT

V85MLA1210NT概述

    MLA Varistor Series 技术手册解析

    产品简介


    MLA Varistor Series 是一款表面贴装型多层压敏电阻(MLVs),由 Littelfuse 公司制造。这些设备主要用于瞬态电压过冲抑制,适用于多种电子设备中的电路保护。通过其独特的多层陶瓷结构技术和宽泛的工作电压范围,MLA 系列能够在电力供应、控制线和信号线等多个应用场景中提供有效的保护。

    技术参数


    | 参数 | 描述 |

    | 连续工作电压(DC) | 3.5V 至 120V |
    | 工作温度范围 | -40°C 至 +125°C |
    | 非重复性浪涌电流(8/20µs) | 4A 至 500A |
    | 非重复性浪涌能量(10/1000µs) | 0.02J 至 2.5J |
    | 最大钳位电压(8/20µs) | 见具体型号 |
    | 典型电容(1MHz) | 220pF 至 6850pF |

    产品特点和优势


    - 宽泛的应用范围:MLA 系列可以应用于广泛的电压范围,从 3.5V 到 120V,适合多种电子设备。
    - 优异的温度稳定性:工作温度范围宽达 -40°C 至 +125°C,比普通齐纳二极管具有更好的温度适应能力。
    - 超小尺寸:相比传统塑料封装组件,MLA 系列具有更小的占板面积。
    - 快速响应时间:多层内部构造允许其在不到 1ns 的时间内对瞬态事件作出反应,非常适合 ESD 保护。
    - 高可靠性:经过多次脉冲测试,显示出了出色的重复脉冲能力。

    应用案例和使用建议


    MLA 系列广泛应用于需要瞬态电压抑制的场合,例如 EFT(电快速瞬变脉冲群)和过电压抑制。实际应用中,为了实现最佳的保护效果,需要注意以下几点:
    - 正确放置:将 MLA 置于距离潜在干扰源较近的位置,以确保快速响应。
    - 散热设计:长时间承受高功率时需考虑散热措施,以保持设备稳定性。
    - 焊接工艺:采用适当的焊接工艺如回流焊或波峰焊,推荐使用特定的焊料和助焊剂。

    兼容性和支持


    - 兼容性:MLA 系列与现代回流焊和波峰焊工艺兼容。
    - 其他系列产品:Littelfuse 还提供了 MLE、MHS 和 MLN 系列,分别针对 ESD、高速 ESD 和多线保护应用。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 温度超出正常范围 | 使用散热片或重新设计电路,确保散热 |
    | 工作电压过高 | 检查输入电压,使用合适型号的 MLA 进行保护 |
    | 钳位电压异常 | 核对安装位置和连接方式,确保无误 |

    总结和推荐


    MLA Varistor Series 在瞬态电压抑制方面表现出色,特别是在宽泛的工作电压范围内和优良的温度稳定性方面。其独特的多层陶瓷结构不仅保证了设备的紧凑性,还显著提高了可靠性和耐久性。推荐给需要高性能瞬态电压抑制解决方案的设计工程师,尤其是在电力系统、通信设备和汽车电子产品中。
    总体而言,MLA 系列展现了卓越的性能和广泛应用的潜力,是一款值得信赖的选择。

V85MLA1210NT参数

参数
压敏电压 105V
能量 2.5J
电路数 1
最大压敏电压 115V
最大直流电压 85V
最大交流电压 67V
浪涌电流 250A
不同频率时的电容 160pF@1MHz
最小压敏电压 95V
长*宽*高 3.2mm(长度)*2.87mm(高度)
通用封装 1210
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

V85MLA1210NT厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

V85MLA1210NT数据手册

厂牌 PDF简要描述 下载
LITTELFUSE 压敏电阻 LITTELFUSE V85MLA1210NT V85MLA1210NT数据手册

V85MLA1210NT封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 2.001 ¥ 16.9084
10+ $ 1.1222 ¥ 9.3911
100+ $ 0.7408 ¥ 6.1995
250+ $ 0.6413 ¥ 5.3669
500+ $ 0.5801 ¥ 4.8546
1000+ $ 0.5288 ¥ 4.4256
2500+ $ 0.4836 ¥ 4.0471
库存: 5937
