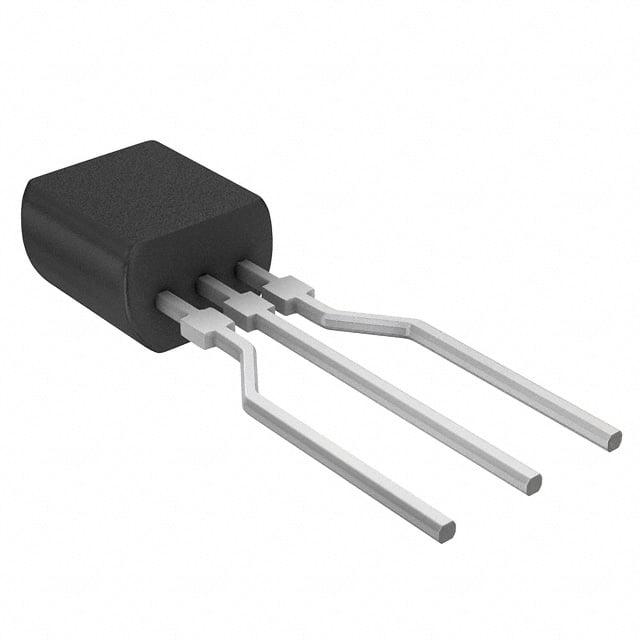

K1050E70RP2

产品分类: 晶闸管/可控硅
厂牌: LITTELFUSE
产品描述: 1A 1.5V 16.7A,20A 90V 5μA TO-92 通孔安装
供应商型号: ZT-K1050E70RP2
供应商: 海外现货
标准整包数: 1
LITTELFUSE 晶闸管/可控硅 K1050E70RP2

K1050E70RP2概述

    Teccor®品牌双向标准可控硅器件Kxxxzy SIDAC技术手册

    产品简介


    产品类型:SIDAC(硅双向电压触发开关)
    主要功能:在超过指定的击穿电压后,SIDAC会迅速导通并进入低阻态,直至电流下降至保持电流以下。
    应用领域:广泛适用于高压电源、天然气点火器、高压钠灯及氙气闪光灯点火装置等高电压、高功率应用场景。

    技术参数


    - 击穿/触发电压(VBO):79V 至 330V,具体型号对应不同的电压范围。
    - 重复峰值关断状态电压(VDRM):70V 至 330V,具体型号对应不同的电压范围。
    - 重复峰值关断状态电流(IDRM):在 VDRM 下为 5μA。
    - 平均正向电压(VTM):IT=1A 时为 1.5V 或 3.0V,具体型号对应不同数值。
    - 动态保持电流(IH):RL=100Ω 下为 150mA。
    - 热阻抗(RθJL, RθJC, RθJA):分别为 18°C/W, 30°C/W, 和 75°C/W(DO-15封装)。

    产品特点和优势


    - 玻璃密封工艺:确保了高度的耐用性和可靠性,适用于恶劣的工作环境。
    - 双向导电性:可以承受正负向电压,使其在交流电路中更为适用。
    - 温度适应性:存储温度范围可达 -40°C 到 150°C,符合严格的应用要求。
    - RoHS合规:环保设计,符合现代工业标准。

    应用案例和使用建议


    - 高压钠灯:如图17所示,在高压钠灯的应用中,SIDAC用于控制电路的开启和关闭,通过合理配置可以实现高效的点亮和熄灭过程。
    - 氙气闪光灯:如图16所示,利用SIDAC可以快速触发氙气灯,确保在需要时能够立即产生强光。
    - 建议:对于高压应用,需注意散热管理,防止过热导致器件损坏。同时,正确的安装方式和接线可以提高产品的使用寿命。

    兼容性和支持


    - 兼容性:SIDAC在多数应用场景下具有良好的兼容性,可以直接替换同类产品。
    - 支持:厂商提供详尽的技术文档和售后服务,有助于用户更好地理解和使用该产品。

    常见问题与解决方案


    - Q: 如何检测动态保持电流?
    - A: 使用如图11所示的动态保持电流测试电路,根据电流波形和负载情况可准确测量动态保持电流。
    - Q: 在极端环境下使用SIDAC应注意哪些问题?
    - A: 注意散热管理和合适的环境温度范围。避免长时间工作在高温或低温环境中,以免影响产品性能。

    总结和推荐


    综上所述,Teccor®品牌的SIDAC器件凭借其优异的性能、广泛的适用性和可靠的环境适应能力,是高压电源和照明系统中的理想选择。无论是在天然气点火器还是高压钠灯等领域,都展现了出色的表现。推荐用户根据具体需求选择合适的产品型号,以达到最佳的应用效果。

K1050E70RP2参数

参数
平均通态电流 -
最大栅极触发电压 -
断态最大重复峰值漏电流 5μA
SCR类型 -
开启状态电压 1.5V
断态电压 90V
通态非重复峰值电流 16.7A,20A
最大栅极峰值反向电压 -
RMS通态电流 1A
最大栅极触发电流 -
通用封装 TO-92
安装方式 通孔安装
零件状态 在售
包装方式 卷带包装

K1050E70RP2厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

K1050E70RP2数据手册

厂牌 PDF简要描述 下载
LITTELFUSE 晶闸管/可控硅 LITTELFUSE K1050E70RP2 K1050E70RP2数据手册
