Q4012LH5TP

产品分类: 晶闸管/可控硅
厂牌: LITTELFUSE
产品描述: 50mA 12A 1.6V 110A,120A 400V 10μA 1.3V TO-220AB-L 通孔安装
供应商型号: F7235-ND
供应商: Digi-Key
标准整包数: 1

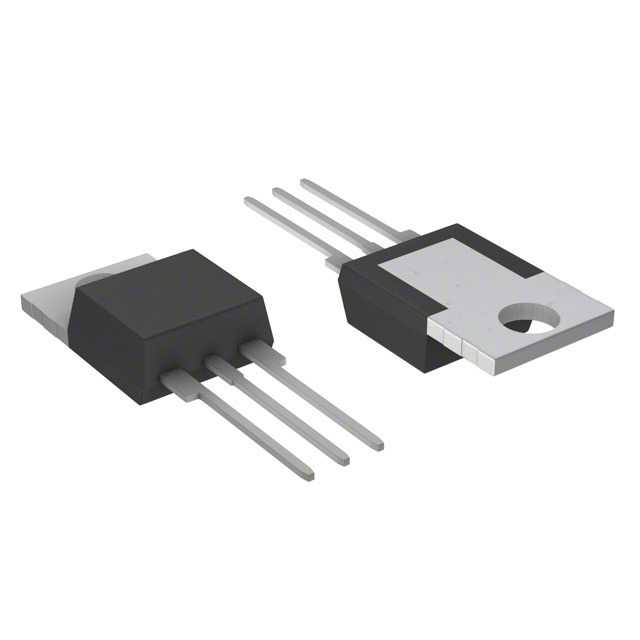

LITTELFUSE 晶闸管/可控硅 Q4012LH5TP

Q4012LH5TP概述


    产品简介


    本系列12安培双向固态开关主要用于交流开关和相位控制应用,如电机速度调节、温度调制控制、照明控制以及静态切换继电器。它们是标准交替品双向晶闸管组件的高电压和高电流版本,适用于需要高dv/dt能力的应用场景。

    技术参数


    - 最大瞬时电流(IT(RMS)): 12A
    - 最高耐压值(VDRM/VRRM): 400V, 600V, 800V 或 1000V
    - 触发电流(IGT): 10mA 或 50mA
    - 工作温度范围: 储存温度范围 -40°C 至 150°C,操作结温范围 -40°C 至 125°C
    - 绝对最大额定值: 最大浪涌峰值电流(ITSM)为110A(50Hz)或120A(60Hz)
    - 结到散热片的热阻(Rθ(J-C)): 1.2°C/W(Qxx12RHy 和 Qxx12NHy),2.3°C/W(Qxx12LHy)
    - 结到环境空气的热阻(Rθ(J-A)): 45°C/W(Qxx12RHy),90°C/W(Qxx12LHy)

    产品特点和优势


    - 符合RoHS标准,环保无铅
    - 玻璃钝化工艺提高可靠性和寿命
    - 高达1000V的工作电压,120A的浪涌能力
    - 隔离封装提供最高2500VRMS的隔离等级
    - 固态设计消除了机械开关带来的电弧和接触弹跳现象
    - 没有物理接触,无需担心磨损问题
    - 可产生受限制的RF干扰,取决于激活点的正弦波
    - 仅需极小的门控脉冲即可启动

    应用案例和使用建议


    本系列产品广泛应用于交流开关和相位控制,例如加热系统、照明控制、电动工具、草坪护理设备、家用电器等。对于具有极高感性负载的应用,这些器件可以提供最佳的换向性能。在具体应用中,确保正确的电路布局以避免过热至关重要。此外,为了延长使用寿命,选择合适的散热方案并遵循最大连续电流限制(一般不超过额定值的75%)是非常必要的。

    兼容性和支持


    这些器件具有良好的电气兼容性,能够与多种电路板设计配合使用。制造商提供了详尽的技术文档和支持服务,帮助客户正确安装和使用这些产品。建议在使用前详细阅读技术手册,并遵循所有安全和操作指南。

    常见问题与解决方案


    - 问题:门控脉冲过小导致触发失败
    - 解决方案:确认门控脉冲满足最小触发电流要求,必要时增加驱动电路的驱动能力。

    - 问题:工作温度过高导致损坏
    - 解决方案:使用适当的散热措施,并根据环境条件选择合适的工作电压等级。

    总结和推荐


    这款12安培双向固态开关凭借其卓越的性能、稳定性和广泛的适用性,在众多电力控制和切换应用中表现出色。鉴于其优秀的耐用性和安全性,强烈推荐在关键应用中使用,特别是在需要高性能和高可靠性的地方。

Q4012LH5TP参数

参数
RMS通态电流 12A
断态最大重复峰值漏电流 10μA
开启状态电压 1.6V
最大栅极峰值反向电压 -
通态非重复峰值电流 110A,120A
平均通态电流 -
SCR类型 -
最大栅极触发电压 1.3V
最大栅极触发电流 50mA
断态电压 400V
通用封装 TO-220AB-L
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 管装

Q4012LH5TP厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

Q4012LH5TP数据手册

厂牌 PDF简要描述 下载
LITTELFUSE 晶闸管/可控硅 LITTELFUSE Q4012LH5TP Q4012LH5TP数据手册

Q4012LH5TP封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 3.796 ¥ 31.7678
50+ $ 1.9144 ¥ 16.0214
100+ $ 1.7323 ¥ 14.4974
500+ $ 1.4131 ¥ 11.8261
1000+ $ 1.3106 ¥ 10.9681
2000+ $ 1.2262 ¥ 10.2614
库存: 615
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 31.76
