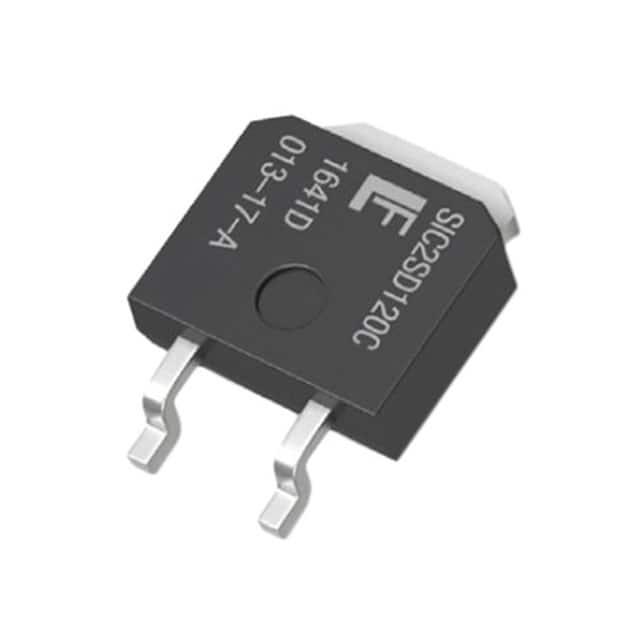

LSIC2SD120C10

产品分类: 整流二极管/整流桥
厂牌: LITTELFUSE
产品描述: 1.2KV 80A 0μs 100μA 33A 独立式 DPAK,TO-252-2L 贴片安装
供应商型号: ET-2782954
供应商: 海外现货
标准整包数: 1
LITTELFUSE 整流二极管/整流桥 LSIC2SD120C10

LSIC2SD120C10概述

    GEN2 SiC Schottky Diode LSIC2SD120C10 技术手册

    产品简介


    GEN2 SiC Schottky Diode(LSIC2SD120C10)是一款高可靠性、高性能的硅碳化物(SiC)肖特基二极管,具有1200伏特(V)的最大反向电压和10安培(A)的最大连续正向电流。它采用TO-252-2L封装形式,非常适合用于电源管理和转换应用中,以提升效率和可靠性。

    技术参数


    - 最大反向电压(VRRM):1200 V
    - 连续正向电流(IF):
    - 25°C时:33 A
    - 135°C时:16 A
    - 156°C时:10 A
    - 非重复性正向浪涌电流(IFSM):80 A(25°C下,半正弦脉冲)
    - 功率耗散(PTot):
    - 25°C时:176 W
    - 110°C时:76 W
    - 操作结温(TJ):-55°C至175°C
    - 存储温度(TSTG):-55°C至150°C
    - 焊接温度(Tsold):260°C
    - 正向电压(VF):
    - 25°C时:1.5 V(最小),1.8 V(典型),2.2 V(最大)
    - 175°C时:2.2 V
    - 反向电流(IR):
    - 25°C时:<1 µA(典型),100 µA(最大)
    - 175°C时:10 µA
    - 总电容(C):
    - 1 V,1 MHz时:582 pF
    - 400 V,1 MHz时:53 pF
    - 800 V,1 MHz时:40 pF
    - 总电容充电量(QC):800 V时,57 nC
    - 热阻(RθJC):0.85 °C/W

    产品特点和优势


    - 正温度系数:确保安全操作并易于并联。
    - 高温操作能力:最大操作结温可达175°C,提高耐温范围。
    - 优异的浪涌能力:能够承受较高的瞬态电压冲击。
    - 极快的开关行为:且温度独立,提高效率。
    - 显著降低开关损耗:相比Si双极型二极管,效率显著提升。

    应用案例和使用建议


    - 适用场景:
    - PFC或DC/DC级的升压二极管
    - 开关电源
    - 不间断电源系统
    - 太阳能逆变器
    - 工业电机驱动
    - 电动汽车充电站

    兼容性和支持


    - 该产品兼容多种应用电路,尤其适用于高温和高频率环境下。
    - 厂商提供了详细的文档和技术支持,确保用户在应用过程中遇到的问题能够得到及时解决。

    常见问题与解决方案


    - 问题1:正向电压偏高
    - 解决方案:确认焊接质量和连接正确性,检查散热措施是否到位。
    - 问题2:反向电流过大
    - 解决方案:确保反向电压不超过规定值,检查是否有反向电压施加。
    - 问题3:功率耗散过高
    - 解决方案:检查散热装置的有效性,确保工作环境温度符合要求。

    总结和推荐


    综上所述,GEN2 SiC Schottky Diode(LSIC2SD120C10)以其高可靠性和卓越的性能在多种电力电子应用中表现出色。该产品的独特功能和优势使其在提高电源管理系统的效率和可靠性方面发挥着重要作用。强烈推荐在需要高效、高温应用的环境中使用此产品。
    此技术手册详细列出了该产品的所有关键参数和技术规格,为设计工程师提供了全面的参考依据。希望这份手册能帮助您更好地理解和利用这一先进的电子元器件产品。

LSIC2SD120C10参数

参数
配置 独立式
If - 正向电流 33A
Ir - 反向电流 100μA
Vr-反向电压 1.2KV
反向恢复时间 0μs
正向浪涌电流 80A
通用封装 DPAK,TO-252-2L
安装方式 贴片安装
应用等级 工业级
零件状态 停产
包装方式 卷带包装

LSIC2SD120C10厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

LSIC2SD120C10数据手册

厂牌 PDF简要描述 下载
LITTELFUSE 整流二极管/整流桥 LITTELFUSE LSIC2SD120C10 LSIC2SD120C10数据手册

LSIC2SD120C10封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 8.3 ¥ 70.135
10+ $ 5.7496 ¥ 48.5842
100+ $ 4.6938 ¥ 39.663
500+ $ 4.482 ¥ 37.8729
1000+ $ 4.0458 ¥ 34.1874
库存: 0
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 0
直接购买
加入购物车
