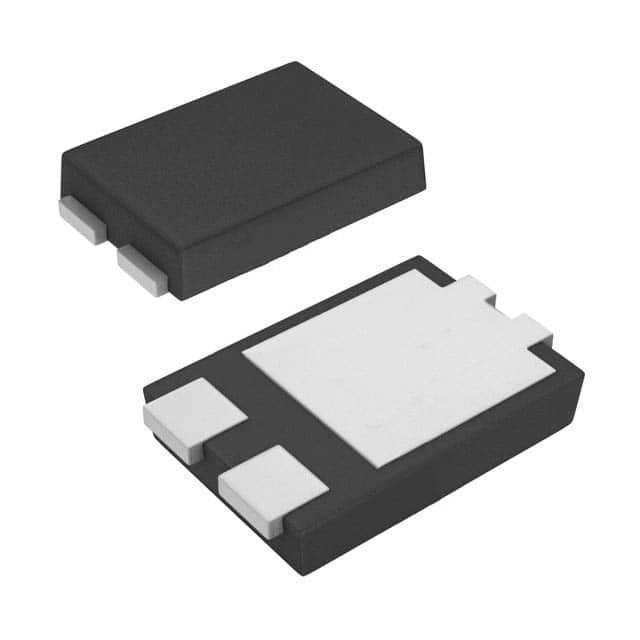

DST1045S

产品分类: 整流二极管/整流桥
厂牌: LITTELFUSE
产品描述: 45V 150A 800μA 10A 独立式 TO-277B 贴片安装
供应商型号: F7420TR-ND
供应商: Digi-Key
标准整包数: 5000
LITTELFUSE 整流二极管/整流桥 DST1045S

DST1045S概述


    产品简介


    Littelfuse DST系列肖特基势垒整流器旨在满足商业和工业应用的需求,通过提供高温、低泄漏和低正向电压降的产品来实现这一点。该系列产品特别适用于高频率开关电源、自由轮转二极管和极性保护二极管。典型应用包括开关模式电源、DC/DC转换器、自由轮转二极管和极性保护二极管。

    技术参数


    - 峰值反向电压:45V
    - 平均正向电流(脉冲):10A
    - 单次非重复性浪涌电流:150A
    - 正向电压降(VF):
    - 在10A时,TJ = 25°C:0.49V至0.57V
    - 在10A时,TJ = 125°C:0.41V至0.50V
    - 反向电流(IR):
    - 在10A时,TJ = 25°C:0.017mA至0.80mA
    - 在10A时,TJ = 125°C:15mA至100mA
    - 结电容(CT):656pF(在1MHz频率下)
    - 工作温度范围:-55°C至+150°C
    - 存储温度范围:-55°C至+150°C
    - 热阻(RthJA):75°C/W(直流操作)

    产品特点和优势


    - 超低正向电压降:0.41V至0.57V
    - 高频操作能力
    - MSL等级:1级,无限期储存
    - 高结温能力
    - 采用沟槽式MOS肖特基技术
    - 单个芯片封装:TO-277B
    - 无铅E3:表示二级互连为无铅,端子材料为锡(Sn)

    应用案例和使用建议


    该肖特基势垒整流器适合用于高频率开关电源、DC/DC转换器、自由轮转二极管和极性保护二极管。例如,在设计开关电源时,可以利用其低正向电压降和高频操作能力提高系统效率和稳定性。建议在设计电路时,考虑散热需求,确保其运行在推荐的工作温度范围内。

    兼容性和支持


    - 兼容性:该产品可与大多数商业标准的PCB和其他电子元器件兼容。
    - 支持:制造商提供详细的安装指南和技术支持,帮助客户解决使用过程中可能遇到的技术问题。

    常见问题与解决方案


    - 问题1:设备过热
    - 解决方案:检查散热设计是否合理,确保工作温度不超过推荐范围。

    - 问题2:逆向电流过高
    - 解决方案:检查焊接质量和电路板的设计,确保没有短路或其他异常情况。

    总结和推荐


    Littelfuse的DST1045S肖特基势垒整流器凭借其出色的电气性能和广泛的应用场景,成为市场上的强有力竞争者。它具备超低正向电压降、高频率操作能力和良好的耐热性能,非常适合于高要求的电子应用。总体而言,强烈推荐使用这款产品以提升系统的可靠性和效率。

DST1045S参数

参数
Vr-反向电压 45V
反向恢复时间 -
正向浪涌电流 150A
配置 独立式
If - 正向电流 10A
Ir - 反向电流 800μA
通用封装 TO-277B
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

DST1045S厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

DST1045S数据手册

厂牌 PDF简要描述 下载
LITTELFUSE 整流二极管/整流桥 LITTELFUSE DST1045S DST1045S数据手册

DST1045S封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5000+ $ 0.4244 ¥ 3.5518
10000+ $ 0.4014 ¥ 3.3596
库存: 5000
起订量: 5000 增量: 1
交货地:
最小起订量为:5000
合计: ¥ 17759
