V571DHB34

产品分类: 压敏电阻
厂牌: LITTELFUSE
产品描述: 910V 40KA 1 819V 1.001KV 730V 575V 770J 2.2nF@1MHz 通孔安装
供应商型号: ZT-V571DHB34
供应商: 海外现货
标准整包数: 1

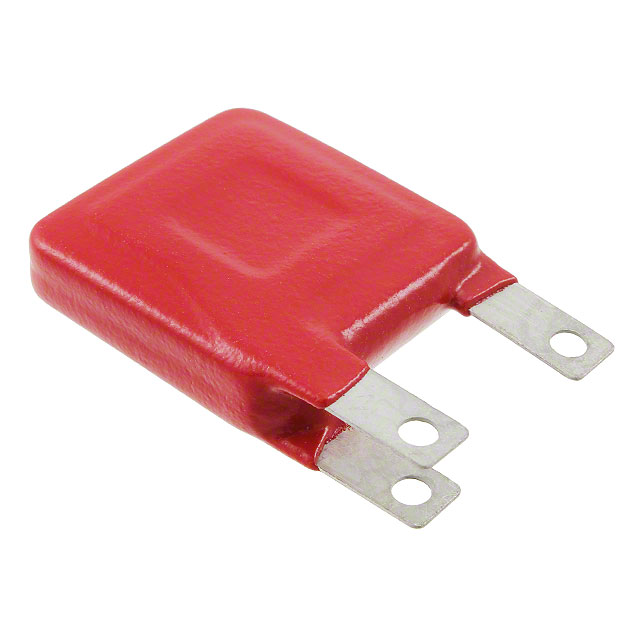

LITTELFUSE 压敏电阻 V571DHB34

V571DHB34概述

    DHB34系列瞬态浪涌抑制器

    一、产品简介


    DHB34系列是工业级高能金属氧化物压敏电阻(MOV),由两个通过并联方式连接的高能金属氧化物盘组成。这些压敏电阻专为交流主电源户外和建筑服务入口环境下的浪涌抑制而设计,例如配电面板。此外,它们还广泛应用于石油钻探、采矿和运输领域内的工业重型电机、控制系统及电源,包括HVAC和电机/发电机应用。

    二、技术参数


    - 额定电压:110V至750V(AC)
    - 吸收能力:220J至1050J
    - 峰值电流:每片并联压敏电阻可达40,000A
    - 工作温度:-55°C 至 +85°C
    - 尺寸:直径34mm
    - 认证:符合UL、CSA、TUV、VDE标准

    三、产品特点和优势


    - 双并联结构:两个压敏电阻并联确保更高的电流处理能力和更长的使用寿命。
    - 坚固的终端设计:通过通孔焊接直接安装到PCB上,无需螺丝固定。
    - 优越的热性能:能够在恶劣环境下稳定运行,适用于宽温范围的应用。
    - 高可靠性:多机构认证,确保在各种严苛条件下的可靠性和稳定性。

    四、应用案例和使用建议


    DHB34系列常用于需要高水平浪涌保护的场合,如油田设备、矿井设备和运输工具中的电机控制系统。对于空调系统、发电机组等也提供了可靠的保护。为了确保最佳效果,在安装时应考虑散热问题,尤其是在高温环境中,建议增加额外的散热措施以保证长期稳定运行。

    五、兼容性和支持


    DHB34系列设计为通过通孔焊接到PCB上,兼容多种PCB尺寸和布局。制造商提供详细的技术文档和支持服务,包括安装指南和常见问题解答,帮助客户更好地理解和使用该产品。

    六、常见问题与解决方案


    - 问题:安装后压敏电阻失效
    - 解决办法:检查焊接是否牢固,确保焊接过程符合规范;确认工作环境是否满足规定的温度和湿度要求。
    - 问题:响应速度慢
    - 解决办法:可能是因为过高的累积应力导致性能下降。定期维护检查可以避免此类问题。


    七、总结和推荐


    DHB34系列是目前市场上高性能的浪涌保护器之一。其独特的双并联结构和坚固的设计使其在严苛环境下依然表现出色。对于追求长期稳定性和高性能的应用来说,这是一个值得推荐的选择。对于需要保护的关键设备,它能够提供可靠的浪涌防护,确保设备的正常运行。

V571DHB34参数

参数
压敏电压 910V
电路数 1
浪涌电流 40KA
最大交流电压 575V
不同频率时的电容 2.2nF@1MHz
最小压敏电压 819V
最大直流电压 730V
最大压敏电压 1.001KV
能量 770J
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 散装

V571DHB34厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

V571DHB34数据手册

厂牌 PDF简要描述 下载
LITTELFUSE 压敏电阻 LITTELFUSE V571DHB34 V571DHB34数据手册

V571DHB34封装设计

查看详情并下载
Symbol
Footprint
3D Model
