Q8010R4TP

产品分类: 晶闸管/可控硅
厂牌: LITTELFUSE
产品描述: 25mA 10A 1.6V 800V 10μA 1.3V TO-220AB 通孔安装
供应商型号: ZT-Q8010R4TP
供应商: 海外现货
标准整包数: 1
LITTELFUSE 晶闸管/可控硅 Q8010R4TP

Q8010R4TP概述

    Teccor®品牌10安培标准与高换相三端双向可控硅技术手册

    产品简介


    Teccor®品牌的10安培标准和高换相三端双向可控硅(Triac)是专为交流开关和相位控制应用设计的双向固态开关系列。这些三端双向可控硅适用于电机速度控制、温度调节、照明控制以及静态开关继电器等应用。标准型设备通常在第一象限和第三象限触发,由交流线供电。

    技术参数


    - 最大额定值
    - 正弦波全周期均方根电流:10A(TC = 95°C)
    - 非重复峰值正弦波全周期电流:100A(f = 50 Hz,t = 20ms)
    - 平均门功率耗散:0.5W(TJ = 125°C)
    - 存储温度范围:-40°C 至 150°C
    - 工作结温范围:-40°C 至 125°C
    - 电气特性
    - 最大门触发电流(IGT):25至50mA(根据电压等级不同)
    - 最大门触发电压(VGT):1.3V(DC)
    - 最小门触发电流(IH):35至50mA(根据电压等级不同)
    - 关断速率(dv/dt):150至600V/μs(根据电压等级不同)
    - 热阻抗
    - 结到外壳热阻(Rθ(J-C)):1.3°C/W(非隔离封装)
    - 结到环境热阻(Rθ(J-A)):45°C/W(非隔离封装)

    产品特点和优势


    - 环保合规:RoHS合规。
    - 高性能:电压能力高达1000V,瞬态浪涌电流能力可达120A。
    - 电气隔离:采用“L-Package”封装,UL认可达2500Vrms。
    - 无接触磨损:固态开关消除了电弧和接触反弹现象,提高了使用寿命。
    - 低RFI生成:根据激活点正弦波,限制了RFI的生成。

    应用案例和使用建议


    这些三端双向可控硅被广泛应用于电机速度和温度调节控制、照明控制以及静态开关继电器等领域。建议在设计电路时遵循以下几点:
    - 确保电路中通过主端子的最大连续电流不超过设备额定值的75%。
    - 使用合适的散热措施,以防止过热。
    - 根据最坏情况选择适当的电压等级。

    兼容性和支持


    这些三端双向可控硅采用标准封装,包括TO-220、TO-220AB和D2-Pak表面贴装。与市面上大多数电路板和系统兼容。制造商提供了详细的使用说明和技术支持文档,确保安装和使用过程中遇到问题可以及时获得帮助。

    常见问题与解决方案


    - 问题:设备出现过热现象
    - 解决方法:检查电路中的散热措施,确保安装正确并使用合适的散热材料。
    - 问题:门触发电流不稳定
    - 解决方法:检查门电路连接,确保使用正确的门触发电压和电流。
    - 问题:设备出现不可控状态
    - 解决方法:检查电路中的负载是否合适,确保电压和电流处于安全范围内。

    总结和推荐


    总体来看,Teccor®品牌的10安培标准和高换相三端双向可控硅是一款性能稳定、使用便捷的产品,特别适合在需要精确控制和高可靠性的应用中使用。强烈推荐给对产品质量和性能有高要求的设计工程师。

Q8010R4TP参数

参数
RMS通态电流 10A
最大栅极峰值反向电压 -
断态电压 800V
SCR类型 -
断态最大重复峰值漏电流 10μA
平均通态电流 -
最大栅极触发电流 25mA
通态非重复峰值电流 -
开启状态电压 1.6V
最大栅极触发电压 1.3V

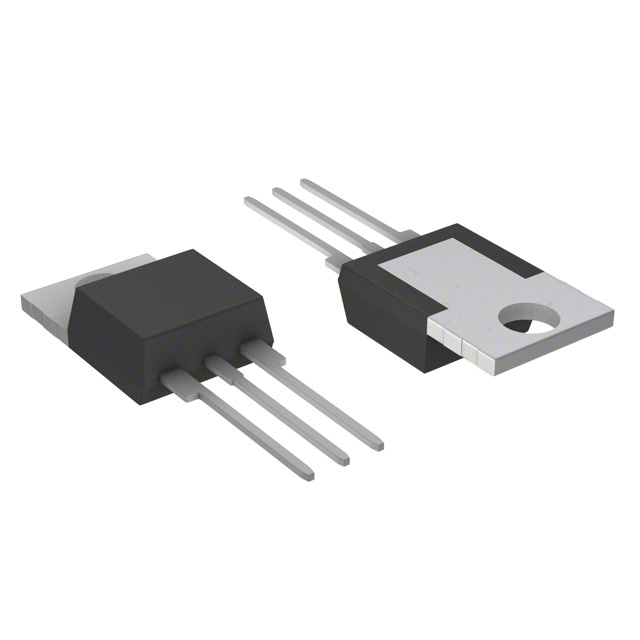

通用封装 TO-220AB
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 管装
