首页  >  产品百科  >  QJ6016RH4TP

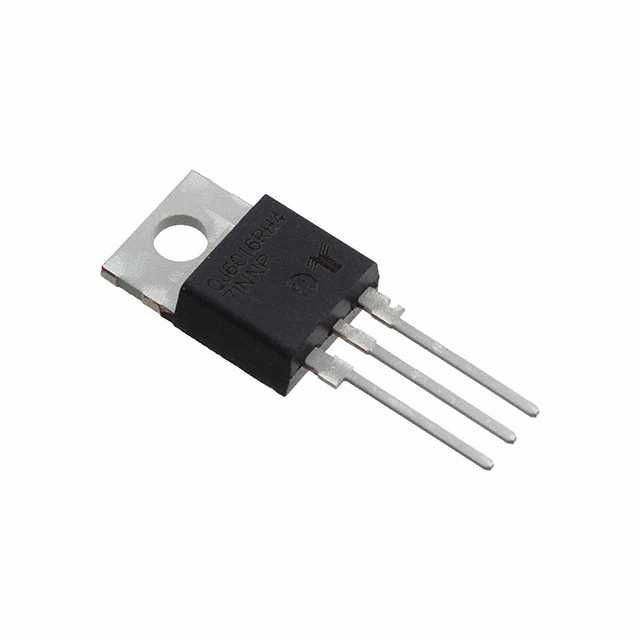

QJ6016RH4TP

产品分类: 晶闸管/可控硅
厂牌: LITTELFUSE
产品描述: 35mA 16A 1.6V 167A,200A 600V 5μA 1.3V TO-220AB 通孔安装
供应商型号: F10269-ND
供应商: Digi-Key
标准整包数: 1
LITTELFUSE 晶闸管/可控硅 QJ6016RH4TP

QJ6016RH4TP概述

    16 Amp High Temperature Alternistor Triacs

    产品简介


    Littelfuse 的 16 Amp 高温 Alternistor TRIAC 是一款适用于交流电源控制应用的电子元件,包括加热器控制、电机速度控制、照明控制以及静态开关继电器等。这些器件提供三种不同的封装形式:TO-220AB、TO-220 隔离型和 TO-263 封装。它们可以在高达 150°C 的结温条件下运行,并具有 200A 的浪涌电流能力(60Hz 半周期)。由于具备高耐热性和出色的浪涌处理能力,Alternistor TRIAC 在需要高性能双向可控硅的应用中表现出色。

    技术参数


    - 最大结温:150°C
    - 最高电压:400V, 600V 或 800V
    - 最大非重复浪涌峰值电流:200A(60Hz)
    - 内部隔离:机械和热稳定性高的 TO-220 和 TO-218 封装
    - 平均门功率耗散:150°C 下为 0.5W
    - 存储温度范围:-40°C 至 150°C
    - 正向压降:最大 1.60V(在 IT = 22.6A,tp = 380μs 条件下)

    产品特点和优势


    - 高温运行能力:可承受高达 150°C 的结温,适合恶劣环境
    - 高浪涌电流能力:具备在 60Hz 半周期内达到 200A 的浪涌电流能力
    - 紧凑设计:TO-220 和 TO-263 封装使得安装更加灵活
    - 可靠性高:内部隔离设计确保更高的隔离电压和更好的散热效果
    - 环保材料:无卤素且符合 RoHS 标准

    应用案例和使用建议


    典型应用:
    - 咖啡机、无水热水器和红外加热器的加热器控制
    - AC 固态继电器
    - 包括白炽灯和 LED 照明在内的灯具调光器
    - 家用电器和工业设备中的压缩机电机控制
    使用建议:
    - 在使用时,建议将最大连续电流限制在组件额定值的 75%,以延长使用寿命
    - 确保适当的散热措施,选择满足最坏情况下的电压等级
    - 避免过热、过压(包括 dv/dt)和浪涌电流对半导体器件的损害

    兼容性和支持


    - 该产品与多种电子元器件和设备兼容,具体取决于应用需求
    - 提供制造商支持和技术文档,确保用户能够轻松进行安装和调试

    常见问题与解决方案


    - 问题一:如何判断是否超过了最大连续电流?
    - 解决办法:确保最大连续电流不超过组件额定值的 75%,并安装适当散热器
    - 问题二:如果出现过压现象,应该如何处理?
    - 解决办法:选择更高电压等级的型号,并确保使用适当的保护电路

    总结和推荐


    综上所述,16 Amp 高温 Alternistor TRIAC 是一种可靠且高效的电力控制元件,非常适合用于加热、照明和电机速度控制等应用。其卓越的高温运行能力和高浪涌电流处理能力使其在市场上具备很强的竞争力。鉴于其广泛的适用性和优秀的性能,我们强烈推荐使用这款产品。

QJ6016RH4TP参数

参数
开启状态电压 1.6V
最大栅极触发电流 35mA
RMS通态电流 16A
断态电压 600V
最大栅极峰值反向电压 -
最大栅极触发电压 1.3V
断态最大重复峰值漏电流 5μA
平均通态电流 -
通态非重复峰值电流 167A,200A
SCR类型 -
通用封装 TO-220AB
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 管装

QJ6016RH4TP厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

QJ6016RH4TP数据手册

厂牌 PDF简要描述 下载
LITTELFUSE 晶闸管/可控硅 LITTELFUSE QJ6016RH4TP QJ6016RH4TP数据手册

QJ6016RH4TP封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 5.4756 ¥ 46.2688
10+ $ 3.4986 ¥ 29.2786
100+ $ 2.4937 ¥ 20.8693
500+ $ 2.0649 ¥ 17.2808
1000+ $ 1.9273 ¥ 16.1287
2000+ $ 1.913 ¥ 16.009
库存: 994
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 46.26
直接购买
加入购物车
