首页  >  产品百科  >  V10P300P

V10P300P

产品分类: 压敏电阻
厂牌: LITTELFUSE
产品描述: 470V 3.5KA 1 423V 517V 385V 300V 60J 180pF@1MHz 通孔安装
供应商型号: ZT-V10P300P
供应商: 海外现货
标准整包数: 1

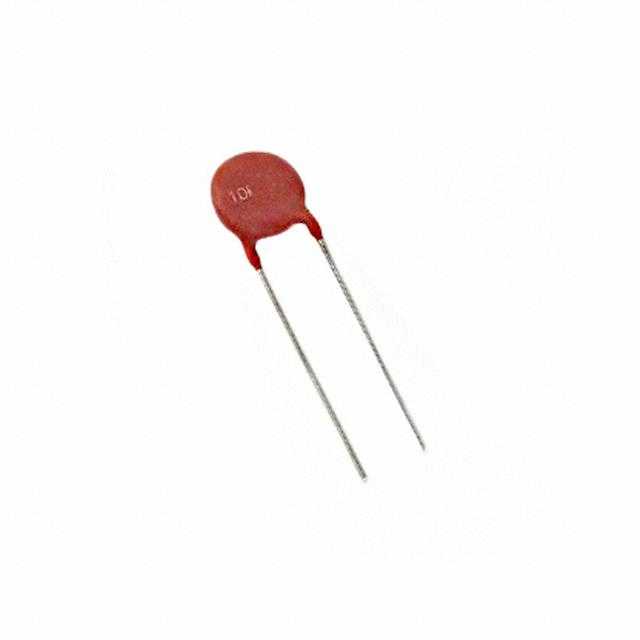

LITTELFUSE 压敏电阻 V10P300P

V10P300P概述

    UltraMOV® Metal Oxide Varistors 技术手册

    产品简介


    UltraMOV® 系列金属氧化物压敏电阻(MOV)是专为高瞬态峰值电流额定值和高能量吸收能力的应用设计的。这些压敏电阻主要用于交流线电压应用,如浪涌保护装置(SPD)、不间断电源(UPS)、交流电源插座、交流功率表等,需要对雷电、感应负载开关或电容器组切换等来源的高瞬态浪涌电流进行电压钳制。
    UltraMOV® 系列提供多种封装尺寸,包括 7mm、10mm、14mm 和 20mm,并提供多种引脚形式。所有封装均采用环氧树脂封装,并且在 -55℃ 至 +85℃ 的环境温度下无降额使用。该系列还提供激光品牌,并以散装、帆布包装(扇形折叠)或带状包装供货。

    技术参数


    - 额定电压范围:交流电压范围(VM(AC)RMS)为 130 至 625V。
    - 最大瞬态电流:单脉冲峰值电流(ITM)在 8x20µs 波形下可达 1750 至 10,000A(20mm 尺寸)。
    - 能量范围:单脉冲能量范围(WTM)在 2ms 方波下为 12.5 至 400J。
    - 工作环境温度:
    - 环氧涂层设备:操作温度范围(TA)为 -55℃ 至 +85℃;存储温度范围(TSTG)为 -55℃ 至 +125℃。
    - 酚醛涂层设备:操作温度范围(TA)为 -55℃ 至 +125℃;存储温度范围(TSTG)为 -55℃ 至 +150℃。
    - 温度系数:钳位电压(VC)在指定测试电流下的温度系数(aV)小于 0.01%/℃。
    - 高压绝缘:环氧封装的高压绝缘(COATING Isolation Voltage Capability)为 2500V。
    - 绝缘电阻:环氧封装的绝缘电阻(COATING Insulation Resistance)为 1000 MΩ。

    产品特点和优势


    - 环保材料:铅-free、卤素-free 和 RoHS 合规。
    - 高电流处理能力:峰值瞬态电流额定值高达 10kA(单个 8x20 脉冲)。
    - 标准兼容性:符合 IEC、UL、CSA 和其他国际标准认证,确保广泛的适用性和可靠性。
    - 宽泛的工作电压范围:适用于常见的交流线电压(130VAC 到 625VAC)。
    - 高可靠性:高温下仍能保持稳定的性能,酚醛涂层型号最高工作温度可达 125℃。
    - 定制化服务:提供不同的引脚形式和电压定制选项,满足多样化需求。

    应用案例和使用建议


    UltraMOV® 压敏电阻广泛应用于各种需要保护电子设备免受瞬态电压冲击的应用中。例如:
    - 在家用电器中,用于保护电冰箱、洗衣机等大功率设备,防止因雷击或电网波动造成的损坏。
    - 在工业环境中,用于大型机械设备的电源入口处,以保护敏感的电子元件不受瞬态电压的损害。
    使用建议:
    - 确保选择正确的额定电压和电流规格,以适应实际应用场景。
    - 为了更好地发挥其保护作用,可以将多个压敏电阻串联使用,以提高整体的耐压能力。
    - 在实际安装时,要确保连接线的直径足够大,以减少压敏电阻两端的压降。

    兼容性和支持


    UltraMOV® 压敏电阻与市面上大多数主流的电子设备兼容,特别是在其应用范围内。Littelfuse 提供全方位的技术支持,包括产品选型、应用指导和售后服务等。同时,公司官网提供了详细的文档资料和样本申请,方便用户获取更多信息。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 高温环境下压敏电阻性能下降 | 使用酚醛涂层型号,提高耐温性能 |
    | 安装后设备依然出现过压损坏 | 检查是否选择了正确的额定电压,并确认安装接线正确 |
    | 压敏电阻使用寿命短 | 确认是否存在频繁的大电流冲击,采取相应的防护措施 |

    总结和推荐


    UltraMOV® 压敏电阻凭借其卓越的性能和广泛的应用范围,在电力电子设备的瞬态电压保护领域具有显著的优势。其环保特性、高电流处理能力和广泛的应用适配性使其成为市场上极具竞争力的产品。因此,强烈推荐在需要瞬态电压保护的应用场景中使用 UltraMOV® 系列压敏电阻。

V10P300P参数

参数
压敏电压 470V
最大压敏电压 517V
最大直流电压 385V
不同频率时的电容 180pF@1MHz
电路数 1
最小压敏电压 423V
能量 60J
浪涌电流 3.5KA
最大交流电压 300V
安装方式 通孔安装
零件状态 在售
包装方式 散装

V10P300P厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

V10P300P数据手册

厂牌 PDF简要描述 下载
LITTELFUSE 压敏电阻 LITTELFUSE V10P300P V10P300P数据手册

V10P300P封装设计

查看详情并下载
Symbol
Footprint
3D Model
