V14MLA1206H

产品分类: 压敏电阻
厂牌: LITTELFUSE
产品描述: 18.1V 150A 1 15.9V 203V 14V 10V 400mJ 1.2nF@1MHz 1206 贴片安装 3.2mm*1.6mm*1.8mm
供应商型号: 1057226
供应商: element14
标准整包数: 5

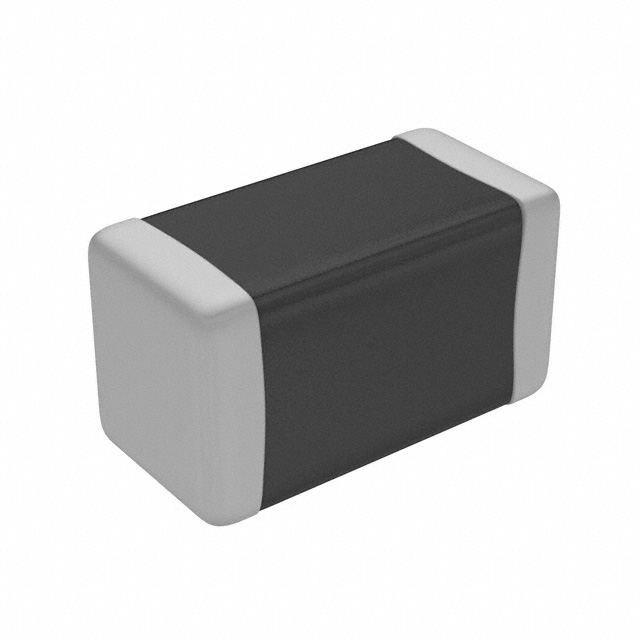

LITTELFUSE 压敏电阻 V14MLA1206H

V14MLA1206H概述

    MLA Series Metal-Oxide Varistors (MOVs)

    1. 产品简介


    MLA系列金属氧化物压敏电阻(MOV)是Littelfuse公司的高性能瞬态电压浪涌抑制设备。这类器件基于Littelfuse独有的多层制造技术,专为各种瞬态事件的抑制而设计,如符合IEC 61000-4-2标准的电磁兼容性(EMC)要求。它们通常应用于电路板级别的集成芯片和其他组件的保护。

    2. 技术参数


    - 适用范围: 支持的工作电压范围为5.5V至120V直流电压,适用于多种电源、控制及信号线路。
    - 能量处理能力: 额定承受峰值电流(8/20μs波形)高达500A,能量吸收能力(10/1000μs波形)达2.5J。
    - 温度适应性: 操作温度范围为-55°C到+125°C。
    - 电气特性:
    - 直流电压范围:3.5V至120V
    - 交流电压范围:2.5V至107V
    - 最大持续工作电压:3.5V至120V
    - 封装尺寸: 0402、0603、0805、1206、1210等不同的芯片尺寸,方便不同应用需求。

    3. 产品特点和优势


    - 环保认证: 具备无卤素、RoHS合规特性。
    - 多层陶瓷技术: 使用多层陶瓷构造技术,显著提高可靠性。
    - 低漏电率: 典型漏电率小于25μA,适用于各类小型应用。
    - 优异的热稳定性: 温度系数小于0.01%/°C,适用于宽温区的应用场景。
    - 广泛适用性: 用于保护集成电路和晶体管,且有助于实现终端产品的电磁兼容性。

    4. 应用案例和使用建议


    - 应用示例: 在信号线路和电源供应线路上抑制电感切换和其他瞬态事件。特别适用于需要高ESD防护等级的场合,如IEC 61000-4-2标准下的接触放电8KV。
    - 使用建议:
    - 确保在焊接过程中避免温度梯度过陡,建议梯度控制在2°C/s以内。
    - 在焊接后允许电路板逐渐冷却,以减少热冲击对器件的影响。

    5. 兼容性和支持


    - 兼容性: MLA系列适用于现代回流焊和波峰焊工艺,提供了广泛的包装选项('H', 'T', 'A'等),满足多样化的组装需求。
    - 支持: 厂商提供详细的焊接指导,包括回流焊和波峰焊的推荐参数,确保安装质量和长期可靠性。

    6. 常见问题与解决方案


    - Q: 是否存在温度系数过高的问题?
    - A: MLA系列的温度系数小于0.01%/°C,适用于宽温区应用,无需担心温度系数过高问题。
    - Q: 如何处理反复焊接的问题?
    - A: 器件已测试过重复脉冲能力,10,000次脉冲后仍保持良好的电压特性。因此,不必担心多次焊接后的性能变化。

    7. 总结和推荐


    总体而言,MLA系列MOV是一款高性能、多功能的瞬态电压抑制器件。它具有出色的环境适应性、低漏电率和宽广的温度适用范围。此外,Littelfuse提供的详细焊接指导和多种包装选项进一步提升了产品的易用性和可靠性。对于需要在复杂环境下进行高可靠性保护的应用场合,MLA系列MOV是值得推荐的产品。

V14MLA1206H参数

参数
压敏电压 18.1V
浪涌电流 150A
最大交流电压 10V
最大压敏电压 203V
电路数 1
不同频率时的电容 1.2nF@1MHz
最小压敏电压 15.9V
最大直流电压 14V
能量 400mJ
长*宽*高 3.2mm*1.6mm*1.8mm
通用封装 1206
安装方式 贴片安装
应用等级 工业级
零件状态 停产
包装方式 卷带包装

V14MLA1206H厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

V14MLA1206H数据手册

厂牌 PDF简要描述 下载
LITTELFUSE 压敏电阻 LITTELFUSE V14MLA1206H V14MLA1206H数据手册

V14MLA1206H封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5+ $ 0.491 ¥ 4.1099
50+ $ 0.4179 ¥ 3.4982
250+ $ 0.3603 ¥ 3.0153
500+ $ 0.3244 ¥ 2.7149
库存: 0
起订量: 5 增量: 0
交货地:
最小起订量为:5
合计: ¥ 0
