Q4040K7TP

产品分类: 晶闸管/可控硅
厂牌: LITTELFUSE
产品描述: 100mA 40A 1.8V 335A,400A 400V 20μA 2V TO-218 通孔安装
供应商型号: 2749418
供应商: 海外现货
标准整包数: 1

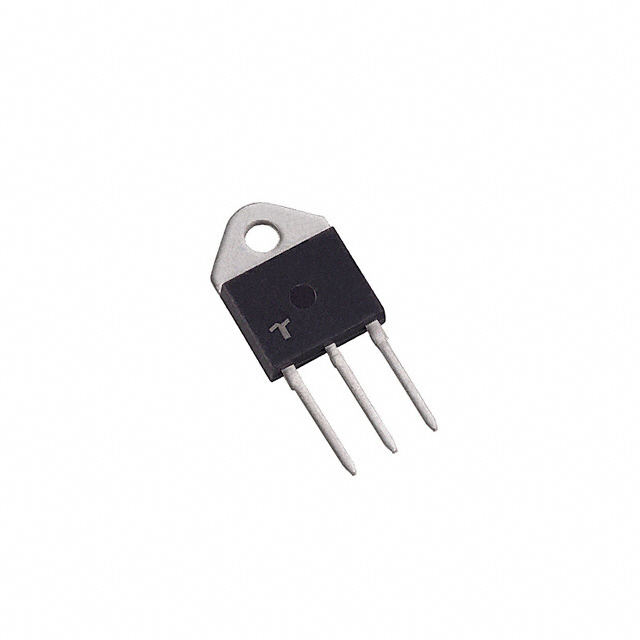

LITTELFUSE 晶闸管/可控硅 Q4040K7TP

Q4040K7TP概述

    # 40 Amp Alternistor(高换向)和标准Triac产品技术手册

    产品简介


    Littelfuse公司的Qxx40xx系列40安培双向固态开关专为交流切换和相位控制应用而设计。这些元件广泛应用于电机速度调节、温度调控、照明控制及静态继电器等领域。该系列产品分为Alternistor(仅在象限I、II和III运行)和Standard Triac(在所有四个象限内运行),以其出色的高性能和可靠性著称。
    主要功能:
    - 双向固态开关
    - 高电流承受能力(40A RMS)
    - 多电压范围(400V至1000V)
    应用领域:
    - 工业电动工具
    - 健身设备
    - 家用电器
    - 商用设备
    - 加热系统和照明控制

    技术参数


    以下是Qxx40xx系列的技术规格:
    | 参数名称 | 值(单位) | 备注 |
    |
    | 最大RMS电流(IT) | 40A | 在TC = 75°C条件下 |
    | 绝对最大峰值非重复电流(ITSM) | 400A | (60Hz,16ms) |
    | 阻断电压(VDRM/VRRM) | 400V至1000V
    | 触发电流(IGT) | 35mA至100mA | 具体取决于型号 |
    | 热阻抗(RθJC) | 0.95°C/W至0.97°C/W | 典型值 |
    支持的电气特性:
    - 最大关断电压高达1000V
    - 峰值浪涌电流可达400A
    - 具备良好的电气隔离性能,符合UL 2500Vrms认证要求
    工作环境:
    - 存储温度范围:-40°C至150°C
    - 操作结温范围:-40°C至125°C

    产品特点和优势


    特点:
    - 符合RoHS规范,环保无铅
    - 采用玻璃钝化工艺,提高耐久性
    - 在高电场强度下表现优异(最高支持1000V)
    优势:
    - 高换向性能:Alternistor特别适合处理高感性负载,如电机驱动电路。
    - 强大的瞬态过压保护能力,使用寿命长。
    - 隔离式封装,方便散热且绝缘性能卓越。

    应用案例和使用建议


    应用案例:
    1. 工业电源工具:用于控制工具的启停和调速,特别是在高功率切割机中。
    2. 健身器材:调节跑步机或划船机的速度和阻力。
    3. 家用电器:作为冰箱、洗衣机等家电的核心部件,提供稳定的电力控制。
    使用建议:
    - 设计时需确保主端电流不超过额定值的75%,以延长设备寿命。
    - 增加适当的散热措施(如散热片)以减少因发热导致的失效风险。
    - 对于高温环境,选择更高电压等级的产品以应对恶劣条件。

    兼容性和支持


    该系列器件兼容多种主流的隔离式封装,如TO-218AC(K包)和TO-218X(J包)。制造商提供了详细的安装指南和技术文档,用户可通过官方支持渠道获取帮助。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 装配过程中出现焊料流动问题 | 检查焊接条件是否符合标准,避免过高温度 |
    | 寿命短 | 改进冷却设计并限制电流过载 |
    | 触发异常 | 校准触发电流值以满足最低要求 |

    总结和推荐


    产品评价:
    Qxx40xx系列凭借其卓越的性能、广泛的适用性及可靠的质量,在工业控制领域占据重要地位。Alternistor型尤其适用于需要高换向性能的应用场景。
    推荐使用:
    对于寻求高性能和稳定性的客户,尤其是涉及高感性负载的应用场景,强烈推荐使用该系列产品。此外,由于其易于集成的设计,即使是初次接触电子元件的新手也能快速上手并获得良好效果。

    通过上述分析可见,Qxx40xx系列是一个值得信赖的选择,能有效满足多种复杂工业需求。

Q4040K7TP参数

参数
开启状态电压 1.8V
最大栅极峰值反向电压 -
平均通态电流 -
RMS通态电流 40A
SCR类型 -
最大栅极触发电压 2V
通态非重复峰值电流 335A,400A
断态最大重复峰值漏电流 20μA
最大栅极触发电流 100mA
断态电压 400V
通用封装 TO-218
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 管装

Q4040K7TP厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

Q4040K7TP数据手册

厂牌 PDF简要描述 下载
LITTELFUSE 晶闸管/可控硅 LITTELFUSE Q4040K7TP Q4040K7TP数据手册

Q4040K7TP封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 55.4353
5+ ¥ 55.4353
10+ ¥ 49.67
50+ ¥ 48.783
100+ ¥ 47.8961
250+ ¥ 47.8961
库存: 89
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 55.43
直接购买
加入购物车
