QJ4016RH3TP

产品分类: 晶闸管/可控硅
厂牌: LITTELFUSE
产品描述: 20mA 16A 1.6V 167A,200A 400V 5μA 1.3V TO-220AB 通孔安装
供应商型号: 3997175
供应商: 海外现货
标准整包数: 1

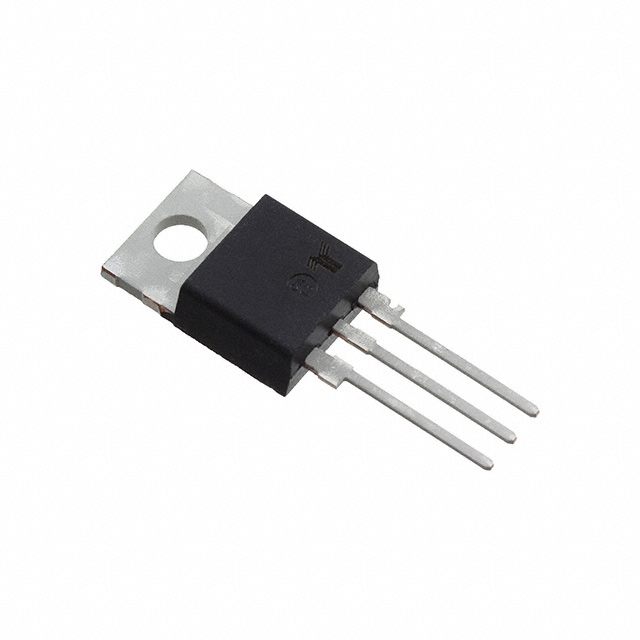

LITTELFUSE 晶闸管/可控硅 QJ4016RH3TP

QJ4016RH3TP概述

    16 Amp High Temperature Alternistor Triacs 技术手册

    1. 产品简介


    QJxx16xHx 系列 16A 高温反向导通晶闸管(Alternistor TRIAC) 是一种设计用于交流电源控制的高性能器件,适用于加热器控制、电机速度控制、照明控制和静态开关继电器等应用。此系列包含三种封装类型:TO-220AB、隔离型TO-220 和 TO-263,最大结温可达150°C,半周期内瞬态浪涌电流高达200A(60Hz),展现出优异的热管理和浪涌处理能力。

    2. 技术参数


    - 最大持续电流(IT(RMS)):16A
    - 阻断电压(VDRM/VRRM):400V、600V 或 800V
    - 门极触发电流(IGT(Q1)):10至80mA
    - 非重复性浪涌峰值电流(ITSM):200A(60Hz)
    - 最大正向压降(VTM):1.60V
    - 最大漏电流(IDRM/IRRM):5μA (TJ = 25°C)、4mA (TJ = 150°C)
    - 热阻抗(Rθ(J-C)):0.90°C/W (QJxx16RHy/QJxx16NHy)、1.8°C/W (QJxx16LHy)
    - 储存温度范围(Tstg):-40°C 至 150°C
    - 操作结温范围(TJ):-40°C 至 150°C

    3. 产品特点和优势


    - 高耐热性:结温高达150°C
    - 高电压能力:最高达600V
    - 强大的浪涌处理能力:200A(60Hz 半周期)
    - 机械与热稳定性:TO-220和TO-218封装
    - 内部隔离:增强散热效果
    - 环保合规:无卤素且符合RoHS标准

    4. 应用案例和使用建议


    典型应用 包括咖啡机、即热式热水器、红外加热器、交流固态继电器、灯光调节器(包括白炽灯和LED灯)、厨房电器、电动工具、家用电器、白色家电和轻工业应用中的压缩机电机控制等。在使用过程中,应确保遵循制造商的建议,避免过载和过电压情况,以延长使用寿命。具体使用建议包括选择合适的组件、良好的散热设计以及合理的电流和电压选择。

    5. 兼容性和支持


    QJxx16xHx 系列 与多种电子元器件和设备兼容,例如微控制器和传感器,可以在各种控制系统中广泛应用。制造商提供详尽的技术支持和维护服务,帮助用户更好地利用这些产品。

    6. 常见问题与解决方案


    - Q: 产品在高温环境下是否会失效?
    A: 不会,该系列组件的最大结温高达150°C,具有优异的高温耐受性。

    - Q: 如何确保焊接过程的安全?
    A: 应遵循规定的预热和回流焊参数,以防止过热损伤。峰值温度不应超过260°C,回流时间应在60到150秒之间。

    7. 总结和推荐


    总体来看,QJxx16xHx 系列 16A 高温反向导通晶闸管 是一款非常适合在高压、高温度环境中工作的高性能器件。其出色的热管理和浪涌处理能力使其在各种严苛的应用场景中表现出色。强烈推荐 在需要高效和可靠电力控制的应用中使用该产品。

QJ4016RH3TP参数

参数
最大栅极触发电压 1.3V
平均通态电流 -
通态非重复峰值电流 167A,200A
断态电压 400V
RMS通态电流 16A
最大栅极触发电流 20mA
断态最大重复峰值漏电流 5μA
SCR类型 -
最大栅极峰值反向电压 -
开启状态电压 1.6V
通用封装 TO-220AB
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 管装

QJ4016RH3TP厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

QJ4016RH3TP数据手册

厂牌 PDF简要描述 下载
LITTELFUSE 晶闸管/可控硅 LITTELFUSE QJ4016RH3TP QJ4016RH3TP数据手册

QJ4016RH3TP封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 19.379
10+ ¥ 16.6958
100+ ¥ 16.3977
500+ ¥ 16.3977
库存: 940
起订量: 3 增量: 0
交货地:
最小起订量为:1
合计: ¥ 19.37
直接购买
加入购物车
