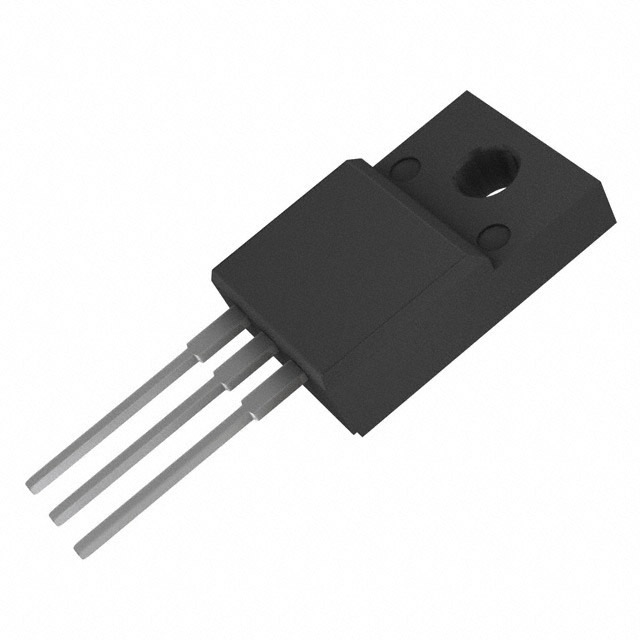

DSTF20100C

产品分类: 整流二极管/整流桥
厂牌: LITTELFUSE
产品描述: 100V 150A 300μA 10A commoncathode ITO-220AB 通孔安装
供应商型号: 1294-DSTF20100C-CHP
供应商: Digi-Key
标准整包数: 1000
LITTELFUSE 整流二极管/整流桥 DSTF20100C

DSTF20100C概述


    产品简介


    Littelfuse的DST系列肖特基势垒整流器是专为商业和工业应用设计的产品,旨在满足这些领域对高温、低漏电流和更低导通电压的需求。这种二极管适合用于高频开关电源、自由轮换二极管和极性保护二极管等多种应用场景。以下是该产品的基本描述和主要特点:
    - 产品类型:肖特基势垒整流器
    - 主要功能:
    - 超低导通电压降
    - 高频操作能力
    - 高结温承受能力
    - 防护环以增强耐用性和长期可靠性
    - 共阴极配置(ITo-220AB封装)
    - 应用领域:
    - 开关电源
    - DC/DC转换器
    - 自由轮换二极管
    - 极性保护二极管

    技术参数


    以下是该肖特基势垒整流器的主要技术规格:
    | 参数 | 符号 | 测试条件 | 最大值 | 单位 |

    | 峰值反向电压 | VRWM | — | 100 | V |
    | 平均正向电流 | IF(AV) | 50% 占空比,TC = 100°C | 10 (每条腿) | A |
    | 瞬态非重复峰值电流(每条腿) | IFSM | 8.3 ms 半正弦脉冲 | 150 | A |
    | 正向电压降(每条腿) | VF1 | 5A 脉冲,TJ = 25°C | 0.54 | V |
    | — 10A 脉冲,TJ = 25°C | 0.69 | V |
    | — 5A 脉冲,TJ = 125°C | 0.48 | V |
    | — 10A 脉冲,TJ = 125°C | 0.59 | V |
    | 反向电流(每条腿) | IR1 | VR = 额定 VR,TJ = 25°C | 18 | μA |
    | — VR = 额定 VR,TJ = 100°C | — | 12 | mA |
    | — VR = 额定 VR,TJ = 125°C | 7.8 | 36 | μA |
    | 结电容(每条腿) | CT | VR = 5V,TC = 25°C,fSIG = 1MHz | 462 | pF |

    产品特点和优势


    - 超低导通电压降:提供更低的导通电压,有助于提高效率和减少能量损耗。
    - 高频操作能力:适合在高频环境下运行,能够满足现代电子设备对高效能的要求。
    - 高结温承受能力:能够在高温环境中稳定工作,适用于严苛的应用环境。
    - 防护环设计:增强整流器的耐用性和可靠性,延长使用寿命。
    - 共阴极配置:采用ITo-220AB封装,简化电路设计和装配过程。

    应用案例和使用建议


    应用案例
    这种肖特基势垒整流器广泛应用于多种设备和系统中,例如开关电源、DC/DC转换器和极性保护二极管。具体应用场景如下:
    - 开关电源:用于提升电源转换效率和降低损耗。
    - DC/DC转换器:提供高效的电压转换,特别是在高频应用中表现优异。
    - 自由轮换二极管:保护电路免受反向电压冲击,确保安全运行。
    - 极性保护二极管:防止因错误接线造成的损坏,增加系统的可靠性和安全性。
    使用建议
    为了更好地利用这种肖特基势垒整流器,建议用户注意以下几点:
    - 散热管理:确保良好的热管理,避免过热损坏整流器。
    - 正确的电路设计:根据需要选择合适的电路布局,充分利用其超低导通电压降的特点。
    - 测试和验证:在正式部署前进行充分的测试和验证,确保符合预期性能。

    兼容性和支持


    这种肖特基势垒整流器具有良好的兼容性,可以与大多数标准电子元件和设备配合使用。制造商Littelfuse提供了详尽的技术支持和维护服务,用户可以通过官方网站获取详细的使用指南和技术文档。

    常见问题与解决方案


    在使用过程中,用户可能会遇到一些常见问题,例如温度过高导致的失效。以下是几个典型问题及其解决方案:
    - 问题1:设备温度过高。
    - 解决方案:确保良好的散热措施,如使用散热片或风扇进行主动冷却。
    - 问题2:输出电流不稳定。
    - 解决方案:检查电路连接是否正确,确认电源和负载匹配。
    - 问题3:导通电压异常。
    - 解决方案:重新校准设备,确保测试条件符合规范。

    总结和推荐


    综上所述,Littelfuse的DST系列肖特基势垒整流器是一款高效、可靠且适用于多种应用场景的电子元件。其超低导通电压降和高频率操作能力使其成为市场上具有竞争力的产品。强烈推荐给需要高性能、高可靠性的电子产品制造商和工程师。无论是在开关电源还是DC/DC转换器中,这种整流器都能表现出色,助力客户实现更高的效率和更好的性能。

DSTF20100C参数

参数
配置 commoncathode
If - 正向电流 10A
Ir - 反向电流 300μA
Vr-反向电压 100V
反向恢复时间 -
正向浪涌电流 150A
通用封装 ITO-220AB
安装方式 通孔安装
零件状态 在售
包装方式 管装

DSTF20100C厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

DSTF20100C数据手册

厂牌 PDF简要描述 下载
LITTELFUSE 整流二极管/整流桥 LITTELFUSE DSTF20100C DSTF20100C数据手册

DSTF20100C封装设计

查看详情并下载
Symbol
Footprint
3D Model
