V14E17P

产品分类: 压敏电阻
厂牌: LITTELFUSE
产品描述: 27V 4KA 1 24.3V 297V 22V 17V 50J 8.7nF@1MHz 通孔安装 5mm(宽度)
供应商型号: TS-V14E17P
供应商: 海外现货
标准整包数: 25

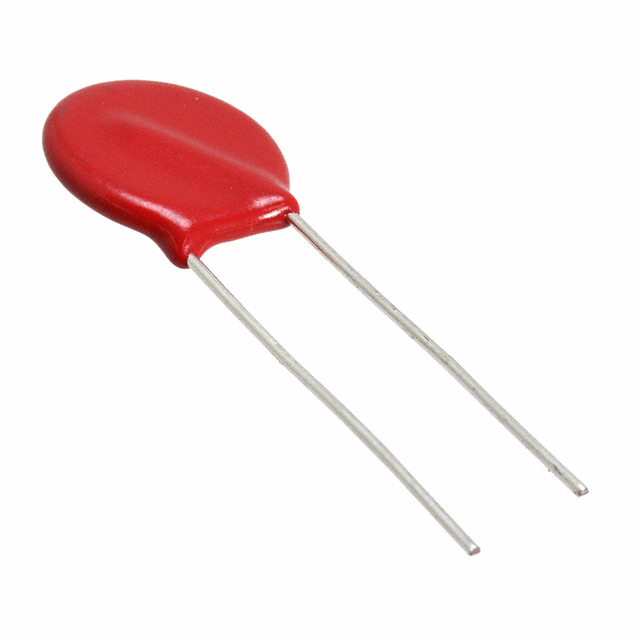

LITTELFUSE 压敏电阻 V14E17P

V14E17P概述

    LV UltraMOV® 系列径向引线压敏电阻技术手册

    产品简介


    LV UltraMOV®系列是Littelfuse公司生产的一种径向引线压敏电阻,专为直流电压应用提供电路保护解决方案。这些压敏电阻设计紧凑,体积小,广泛应用于LED照明、无线基站、工业控制系统等领域,能够有效保护设备免受瞬态浪涌电流损害。

    技术参数


    - 最大峰值浪涌电流(8/20µs脉冲): 高达10kA
    - 交流额定电压范围(VM(AC)RMS): 11V至95V
    - 直流额定电压范围(VM(DC)): 14V至125V
    - 非重复性能量能力(2ms脉冲): 0.8至150J
    - 非重复性浪涌电流能力(8/20µs波形): 500至10,000A
    - 工作温度范围(环氧涂层): -40°C至+85°C
    - 工作温度范围(酚醛涂层): -40°C至+125°C
    - 储存温度范围(环氧涂层): -40°C至+125°C
    - 储存温度范围(酚醛涂层): -40°C至+150°C
    - 高电位封装(隔离电压能力,环氧涂层): 2500V
    - 高电位封装(隔离电压能力,酚醛涂层): 800V

    产品特点和优势


    1. 突破性设计:采用低电压压敏电阻设计,可承受高达10kA的峰值浪涌电流。
    2. 小型化设计:相比传统设计,LV UltraMOV®占用更少的空间,适合各种紧凑型应用。
    3. 宽泛的工作电压范围:适用于从11V到125V的各种应用环境。
    4. 环保材料:无铅、无卤素且符合RoHS标准。
    5. 高温适应性:最高可耐受125°C的高温环境。
    6. 多种型号选择:提供5种不同尺寸:5mm、7mm、10mm、14mm和20mm。

    应用案例和使用建议


    - LED照明:适用于各类室内和室外LED灯。
    - 无线通信:可用于无线基站电源系统,确保设备安全稳定运行。
    - 工业控制:适用于自动化控制系统的接触继电器。
    - 安全系统:如消防报警系统,可有效防护系统异常快速瞬变带来的风险。
    使用建议:
    - 在选择具体型号时,需根据实际工作电压进行匹配。
    - 由于工作温度范围较广,应特别注意极端环境下的温控措施。
    - 对于高功率场合,考虑采用大尺寸型号以应对更大的电流冲击。

    兼容性和支持


    - 认证情况:10mm、14mm和20mm型号具有UL认证和TUV认证,适用于美国和加拿大市场。
    - 支持服务:Littelfuse公司提供全面的技术支持和服务,确保客户在使用过程中获得充分的帮助。

    常见问题与解决方案


    - Q: 如何确定最佳型号?
    - A: 根据实际工作电压及所需处理的最大浪涌电流来选择合适的型号。

    - Q: 产品适用哪些环境?
    - A: 产品适用广泛的环境,尤其是高功率、高环境要求的应用场合。

    - Q: 如何延长使用寿命?
    - A: 严格按照使用说明操作,并采取适当的温控措施以保证其在理想状态下运行。

    总结和推荐


    LV UltraMOV®系列径向引线压敏电阻凭借其高可靠性和出色的性能表现,在众多应用场景中展现出强大的竞争力。其宽泛的工作电压范围、紧凑的设计和卓越的耐高温性能使其成为众多领域的理想选择。我们强烈推荐使用LV UltraMOV®系列产品,特别是在高功率应用环境中,其优异的表现将极大提升设备的整体安全性和稳定性。

V14E17P参数

参数
压敏电压 27V
能量 50J
最大压敏电压 297V
不同频率时的电容 8.7nF@1MHz
最大交流电压 17V
最小压敏电压 24.3V
最大直流电压 22V
浪涌电流 4KA
电路数 1
长*宽*高 5mm(宽度)
安装方式 通孔安装
零件状态 在售
包装方式 散装

V14E17P厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

V14E17P数据手册

厂牌 PDF简要描述 下载
LITTELFUSE 压敏电阻 LITTELFUSE V14E17P V14E17P数据手册

V14E17P封装设计

查看详情并下载
Symbol
Footprint
3D Model
